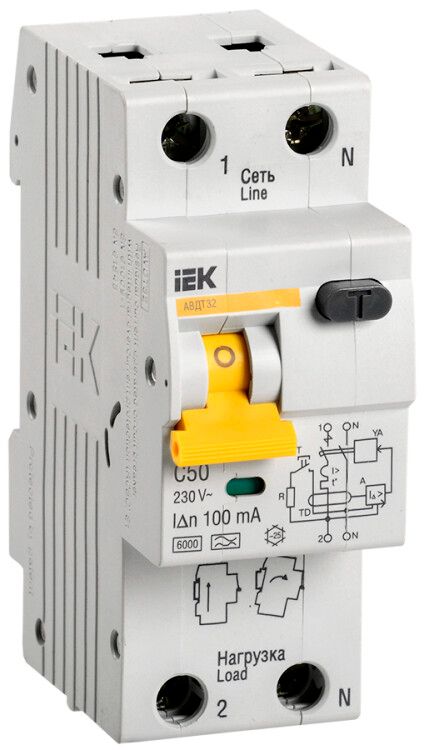

Выключатель автоматический дифференциального тока 2п (1P+N) C 50А 100мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-050-C-100

Автоматический выключатель дифференциального тока АВДТ-32 C от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения защиты от перегрузок и коротких замыканий. Устройство совмещает функции дифференциального автомата и обычного автоматического выключателя в одном корпусе, что делает АВДТ-32 C удобным решением для промышленных объектов и бытовых сетей с высокими требованиями к безопасности.

Назначение и область применения

АВДТ-32 C используется для защиты групповых линий, особенно там, где есть риск утечки тока через изоляцию: розетки на улице, в гаражах, подвалах, на производстве. Подходит для цепей с переменным током частотой 50 Гц, напряжением 230 В. Применяется в системах TN-S и TN-C-S, где требуется одновременная защита от токов утечки, перегрузки и КЗ. Особенно эффективен в условиях повышенной влажности и запылённости, при условии соблюдения класса защиты IP20.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальный ток: 50 А
• Дифференциальный ток срабатывания: 100 мА
• Тип чувствительности по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных преобразователей частоты, светодиодных светильников, компьютеров)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ
• Характеристика времятоковой зависимости: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 1+N - отключаются одновременно фаза и нейтраль
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли; требует установки внутри щитов
• Количество модулей DIN: 2
• Максимальное сечение кабеля: 25 мм2
• Глубина монтажа: 72 мм - необходимо учитывать при проектировании шкафа
• Рабочий диапазон температур: от -25 до +40 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна установка в неотапливаемых щитовых
• Срок службы: 15 лет
• Частота: 50 Гц
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2

Совместимость и монтаж

АВДТ-32 C монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 72 мм. Устройство имеет защелку с двойным фиксированным положением - надёжно фиксируется даже при вибрациях. Подключение кабелей осуществляется через зажимы с насечками, обеспечивающими прочный контакт и снижающими нагрев. Максимальное сечение жил - 25 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного зажима. Обязательно соблюдать полярность: L - фаза, N - нейтраль. Нейтральный проводник коммутируется - он отключается вместе с фазой, что соответствует требованиям безопасности для розеточных групп.

Безопасность и стандарты

АВДТ-32 C соответствует российским нормам ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют требования к устройствам защитного отключения. Класс защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от брызг и пыли - поэтому устройство обязательно устанавливается внутрь закрытого распределительного щита. Тип тока утечки A позволяет использовать его рядом с оборудованием на основе полупроводниковых элементов, что важно для современных промышленных объектов.

Преимущества

• Комбинированная конструкция: встроенная дифзащита + автоматический выключатель в одном корпусе - экономит место в щите
• Независимый индикатор положения контактов - чётко показывает, включен ли аппарат, даже при отключении по утечке
• Кнопка TEST - позволяет ежемесячно проверять работоспособность дифференциального модуля без внешних приборов
• Насечки на зажимах - снижают переходное сопротивление, уменьшают нагрев и усиливают механическую устойчивость соединения
• Помехоустойчивая схема - не ложно срабатывает при электромагнитных помехах от частотных преобразователей
• Быстрая установка благодаря двухпозиционной защелке - не требует дополнительных инструментов

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает открытую установку
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц
• Не рекомендуется для защиты однофазных линий с очень длинными кабелями (>100 м) без учёта емкостных утечек - может вызвать ложные срабатывания
• Не является средством защиты от перенапряжений - для этого нужны дополнительные устройства (розеточные фильтры, УЗИП)
• Не следует использовать в местах с температурой ниже -25 C или выше +40 C - выход за пределы климатического исполнения УХЛ4 снижает надёжность

Примеры использования

• Защита группы розеток на улице (бассейн, терраса, автостоянка)
• Щитовая в гараже с мощным компрессором или сварочным аппаратом
• Подвальное помещение с освещением и розетками - предотвращает удар током при намокшей изоляции
• Производственные участки с ЧПУ-станками, инверторными источниками питания
• Объекты с большим количеством электроники: серверные комнаты, офисы, медицинские пункты

Практические советы

• Выбирая АВДТ-32 C, убедитесь, что номинальный ток 50 А соответствует нагрузке вашей линии - не используйте для цепей с током более 50 А
• При подключении кабелей сечением 25 мм2 - плотно затяните зажимы, но без перегрузки, чтобы не повредить жилы
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - это обязательное требование по безопасности
• Если устройство часто срабатывает - проверьте изоляцию кабелей, наличие утечек в подключённых приборах, особенно в старых или влажных зонах
• Для многоквартирных домов и промышленных объектов - АВДТ-32 C можно применять как вторичную защиту после основного УЗО с током 300 мА
• При замене - всегда отключайте питание, так как нейтраль также коммутируется и остаётся под напряжением при открытом щите
