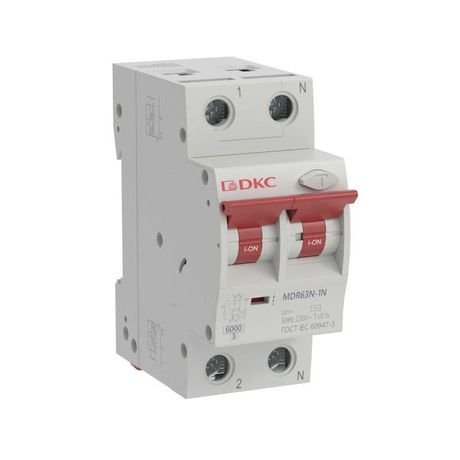

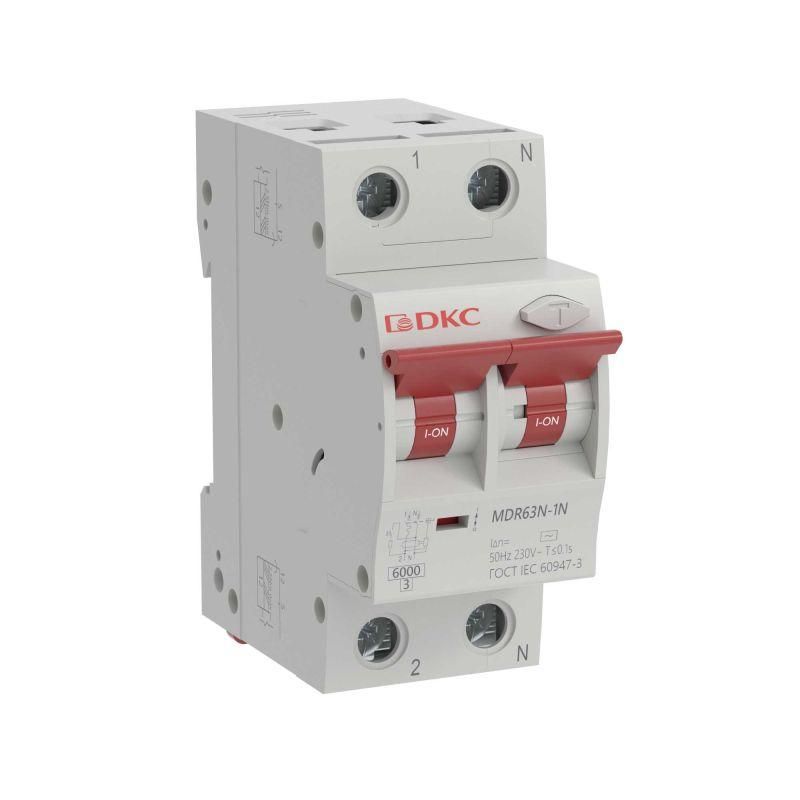

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 50A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C50-A ДКС

Автоматический выключатель дифференциального тока MDR63N от бренда YON (группа DKC) - двухполюсный (1P+N) устройство на 50 А и 30 мА, предназначенное для защиты человека от поражения током, предотвращения пожаров из-за утечек и обеспечения надёжной работы электросети в бытовых и коммерческих объектах.

Назначение и область применения

MDR63N защищает электрические сети от трёх основных опасностей: перегрузок, коротких замыканий и токов утечки. Устройство реагирует на дифференциальный ток 30 мА - уровень, который считается безопасным для жизни человека. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, магазинов, школ и других зданий с однофазными сетями 230 В. Особенно эффективен там, где есть повышенная влажность (ванна, кухня) или используются мощные бытовые приборы.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 11,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, защищает от удара током
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных приборов с импульсными источниками питания - зарядки, LED-светильники, инверторы)
• Характеристика срабатывания: C - оптимальна для бытовой техники и освещения, допускает кратковременные пиковые токи (например, при запуске двигателей)
• Номинальное напряжение: 230 В - для однофазных сетей
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при серьёзном КЗ
• Род тока: AC - работает только с переменным током
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Количество модулей DIN: 2 - занимает два стандартных модуля в щите
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защищён от доступа пальцев и крупного мусора, но не от воды и пыли
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для улицы
• С коммутируемым нейтральным проводником: да - отключает и фазу, и ноль одновременно, повышает безопасность

Совместимость и монтаж

MDR63N монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется место в щите - два модуля. Обязательно соблюдайте полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Нельзя использовать в сетях с постоянным током или напряжением выше 230 В. Совместим с любыми модульными автоматами и УЗО той же серии YON MAX, что позволяет легко формировать групповые схемы защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Компоненты выполнены из самозатухающих материалов, обеспечивают пожаробезопасность. Отключение происходит за время менее 0,3 секунды при достижении порога 30 мА. Электронная схема гарантирует стабильную работу при колебаниях напряжения и частоты.

Преимущества

• Защита типа A - единственный вариант, подходящий для современной техники с импульсными блоками питания (ИБП, Wi-Fi роутеры, стиральные машины, холодильники)
• Коммутируемый ноль - исключает риск оставления фазы под напряжением при отключении
• Электронный принцип действия - высокая точность срабатывания, меньше ложных срабатываний по сравнению с электромеханическими аналогами
• Гарантия 5 лет - подтверждает качество сборки и долговечность компонентов
• Совместимость с серией YON MAX - можно комбинировать с другими автоматами этой линейки для единых решений

Ограничения применения

• Не предназначена для установки на улице - степень защиты IP20 не защищает от влаги и пыли
• Не работает в сетях с постоянным током (DC) или напряжением 400 В
• Не рекомендуется для защиты цепей с очень большими пусковыми токами (например, большие насосы, компрессоры) - лучше выбрать характеристику D
• Требует наличия заземления в системе TN-S или TN-C-S; в системе TT требует дополнительной проверки
• Не подходит для помещений с температурой ниже -25C или выше +40C

Примеры использования

• Щит квартиры: защита розеток на кухне и в ванной комнате
• Щит коттеджа: отдельный MDR63N на группу розеток и освещения
• Торговый центр: защита оборудования с ИБП, серверов, видеонаблюдения
• Школа или детский сад: обеспечение безопасности в классах с компьютерами и электроприборами

Практические советы

• Проверьте посадочный диаметр клемм - он рассчитан на медные провода сечением до 25 мм2. Не используйте алюминиевые провода без переходника
• Перед первым включением обязательно нажмите кнопку «T» (тест) - если устройство не отключится, оно неисправно
• При проектировании щита учитывайте, что MDR63N занимает 2 модуля - планируйте свободное место для будущего расширения
• Не устанавливайте несколько MDR63N последовательно - это не увеличивает безопасность, а усложняет поиск неисправности
• Для старых домов с отсутствием заземления - перед установкой проведите диагностику системы TN-C-S или рассмотрите возможность её модернизации
