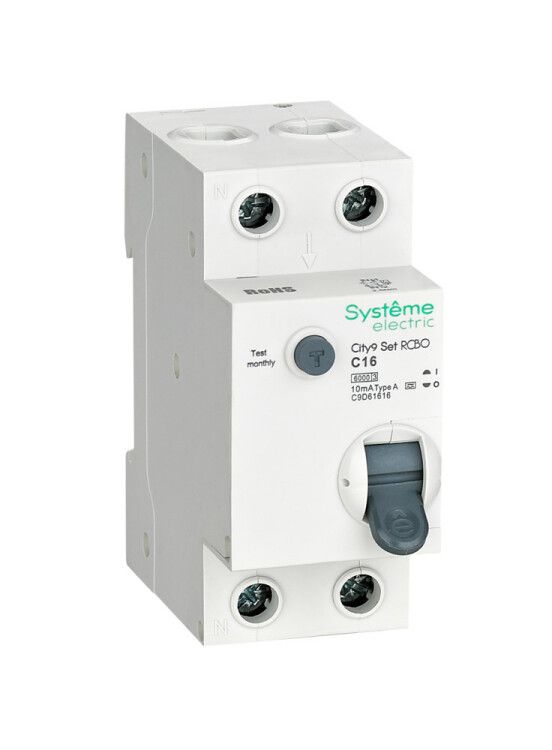

Выключатель автоматический дифференциального тока 1P+N 16A C 6kA 10мА Тип-А City9 | C9D61616 |Systeme Electric APC

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d61616 - двухполюсный аппарат 1P+N с номинальным током 16 А и чувствительностью 10 мА, предназначенный для защиты человека от поражения электрическим током, а также сети от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах.

Назначение и область применения

АВДТ c9d61616 защищает людей от поражения электрическим током при прямом контакте с токоведущими частями - благодаря высокой чувствительности к утечкам (10 мА). Также он отключает цепь при перегрузках и коротких замыканиях, предотвращая повреждение оборудования и возгорание. Применяется в бытовых и коммерческих сетях 230 В: кухни, ванные комнаты, детские помещения, компьютерные зоны, станции управления, освещение и розеточные группы.

Технические характеристики

• Номинальное напряжение: 220 В (работает в диапазоне до 230 В)
• Номинальный ток: 16 А
• Количество полюсов: 2 (1 фаза + 1 нейтраль, с коммутируемым нейтральным проводником)
• Ток утечки: 10 мА (0,01 А) - классическая уставка для защиты людей
• Тип дифференциальной защиты: Type A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств: ИБП, светодиодные светильники, зарядные устройства)
• Отключающая способность: 6 кА - способен выдерживать максимальный ток КЗ в типичной городской сети
• Характеристика теплового и электромагнитного расцепителей: C - оптимальна для смешанных нагрузок (освещение, розетки, бытовая техника)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термическое воздействие
• Категория перенапряжения: IV - предназначен для установки на входе в объект или в местах с высокой вероятностью перенапряжений
• Степень загрязнения: 2 - допустимо использование в обычных условиях без значительного пылеобразования
• Ширина: 2 модуля (35 мм)
• Глубина монтажа: 45 мм
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 36 месяцев

Совместимость и монтаж

АВДТ c9d61616 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются два входных и два выходных зажима: L (фаза) и N (нейтраль). Оба провода проходят через аппарат - нейтральный проводник коммутируется, что соответствует требованиям безопасности для групп розеток. Клеммы имеют защитные крышки и рассчитаны на медные провода сечением 0,5–25 мм2. После монтажа необходимо проверить надежность затяжки моментом 2,5 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.

Безопасность и стандарты

• Соответствует нормам EN 61009-1 и EN 61008-1
• Соответствует директиве RoHS 2.0 - не содержит опасных веществ
• Защита типа A обеспечивает работу с импульсными токами утечки - актуально для современной техники
• Безопасные клеммы исключают случайное прикосновение к токоведущим частям после установки
• Боковые каналы охлаждения обеспечивают стабильную работу при длительной нагрузке

Преимущества

• Тип A - единственная подходящая защита для помещений с современной электроникой (LED, USB-зарядки, инверторы)
• Коммутируемый нейтраль - требование новых правил ПУЭ для розеточных групп
• Высокий класс токоограничения 3 - минимизирует риск повреждения проводки при КЗ
• Кнопка TEST позволяет ежемесячно проверять исправность без специнструментов
• Гарантия 3 года - подтверждение качества сборки и комплектующих

Ограничения применения

• Не подходит для сетей с напряжением выше 230 В (не используется в трехфазных системах)
• Не рекомендован для установки в средах с высокой запыленностью (класс загрязнения 2 - не подходит для цехов с металлической стружкой или текстильным производством)
• Не защищает от перенапряжений в сети - требуется дополнительная защита (грозоразрядник, УЗИП)
• Не следует использовать вместо обычного автомата в цепях без риска утечки (например, освещение в подвале без розеток)

Примеры использования

• Розеточная группа в ванной комнате - обязательная защита по ПУЭ
• Кухонная зона с микроволновкой, кофе-машиной, блендером - все эти устройства генерируют импульсные утечки
• Кабинет с сервером, ИБП и компьютером - тип A необходим для работы с выпрямителями
• Освещение в подъезде с LED-светильниками и датчиками движения
• Распределительный щит многоквартирного дома - для групповой защиты квартир

Практические советы

• Перед установкой всегда проверяйте соответствие номинала (16 А) нагрузке - не подключайте более мощные приборы (например, электродуховку)
• При подключении соблюдайте полярность: L и N должны быть правильно соединены с входом
• Проверяйте кнопку TEST хотя бы один раз в месяц - она гарантирует живую функцию дифзащиты
• Если АВДТ c9d61616 часто срабатывает - проверьте изоляцию проводки, наличие поврежденных приборов или некачественные удлинители
• Для больших щитов используйте селективные АВДТ на входе - этот аппарат можно применять как конечный, но не как главный
• При замене старого АВДТ типа AC на новый Type A - не забудьте, что он будет работать с новой техникой, где прежний уже неэффективен
