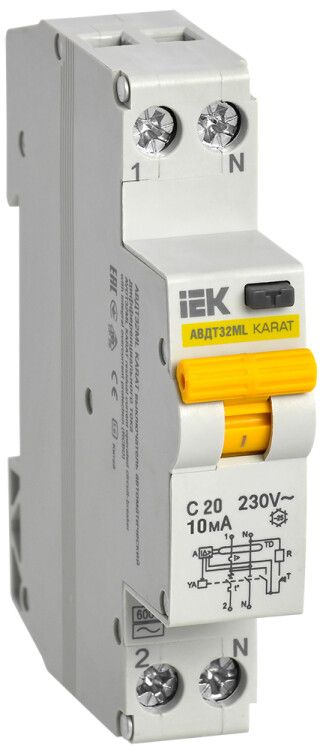

Выключатель автоматический дифференциального тока АВДТ32МL С20 10мА KARAT | MVD12-1-020-C-010 IEK

Автоматический выключатель дифференциального тока АВДТ32МL С20 10мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных сетях. Этот аппарат сочетает функции УЗО и автоматического выключателя в одном модуле, что делает его компактным решением для щитов на DIN-рейке.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL С20 10мА защищает от поражения электрическим током при утечках через человеческое тело - например, при контакте с поврежденной изоляцией провода или корпусом оборудования. Он также отключает цепь при перегрузке и коротком замыкании. Подходит для установки в жилых домах, офисах, квартирах, гаражах и других объектах с однофазными сетями 230 В. Чувствительность 10 мА обеспечивает высокий уровень безопасности, особенно в помещениях с повышенной опасностью - ванных комнатах, кухнях, детских.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 4,6 кВт при 230 В
• Номинальное напряжение: 230 В AC - для однофазных сетей
• Дифференциальный ток: 10 мА - чувствительность к утечкам, безопасная для человека
• Тип тока утечки: AC - реагирует на синусоидальные утечки (стандартные для бытовой техники)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при аварийном токе до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, люминесцентные светильники)
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, повышает безопасность
• Модульная ширина: 1 М (18 мм) - занимает минимум места в распределительном щите
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Степень защиты IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий

Совместимость и монтаж

АВДТ32МL С20 10мА монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место шириной 18 мм. Обязательно подключение фазного и нулевого проводников согласно маркировке на устройстве - входные клеммы обозначены «LINE», выходные - «LOAD». Нельзя использовать в трехфазных системах. Совместим со всеми типами щитов, где предусмотрена DIN-рейка. Работает только в сетях с заземленной нейтралью.

Безопатность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяет технологию дифференциального трансформатора и электромагнитного расцепления. Отключение происходит менее чем за 0,3 секунды при утечке 10 мА. Не содержит механических элементов, подверженных износу - надежность обеспечивается электроникой и герметизацией внутренних компонентов.

Преимущества

• Объединяет два устройства - УЗО и автомат - в один модуль, экономя место в щите
• Коммутируемый ноль снижает риск остаточного потенциала после отключения
• Характеристика «C» позволяет применять с оборудованием, имеющим пусковые токи
• Высокая отключающая способность (6 кА) гарантирует работу даже при серьезных КЗ
• Срок службы 15 лет - долговечность при правильной эксплуатации

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током 50 Гц
• IP20 не допускает установку во влажных местах вне щита - обязательно использование в закрытых распределительных коробках
• Не рекомендуется для питания мощных промышленных двигателей свыше 5,5 кВт - возможны ложные срабатывания
• Не подходит для многоквартирных домов без групповой защиты - лучше использовать в паре с главным УЗО
• Не имеет кнопки тестирования на лицевой панели - проверка осуществляется внешним тестером или через ввод в щит

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Подключение стиральной машины, посудомоечной машины, бойлера
• Щитовая защита кухонной группы розеток
• Локальная защита освещения в подвале или гараже с вероятностью повреждения изоляции
• Дополнительная защита в старых домах с неудовлетворительной изоляцией проводки

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - АВДТ32МL С20 10мА будет срабатывать при малейших утечках
• Убедитесь, что ноль подключен правильно - неверное подключение вызывает отказ работы
• Не используйте этот автомат как основное УЗО для всего дома - он слишком чувствителен; лучше установить его как групповое устройство
• Проверяйте работоспособность раз в месяц с помощью тестового кнопочного механизма на другом УЗО в щите - сам АВДТ32МL такой кнопки не имеет
• При замене выбирайте тот же артикул mvd12-1-020-c-010 - другие модели могут иметь отличную характеристику или ток утечки
