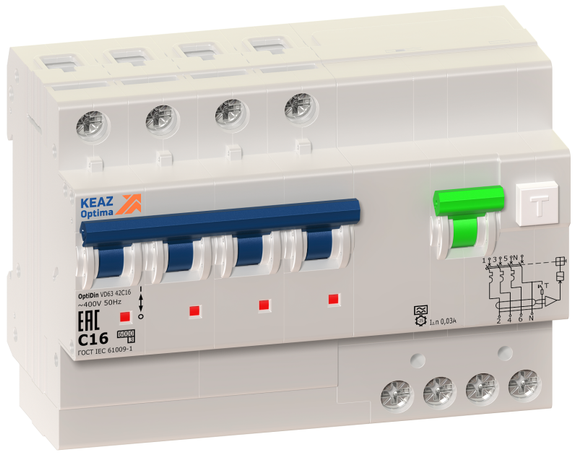

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42B25-A-УХЛ4 (4P, B25, 30mA) 10кА | 361571 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ 361571 - четырёхполюсное устройство (3P+N) с защитой от утечек тока 30 мА и номинальным током 25 А, предназначенное для обеспечения безопасности людей и оборудования в сетях переменного тока 400 В. Устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО), что делает его компактным решением для распределительных щитов.

Назначение и область применения

КЭАЗ 361571 защищает человека от поражения электрическим током при утечках до 30 мА, а также предотвращает возгорание из-за повреждённой изоляции. Подходит для установки в жилых, общественных и производственных помещениях. Особенно эффективен там, где используются бытовые приборы, оборудование с электроникой или частично выпрямленный ток - благодаря типу A по току утечки. Применяется в групповых цепях освещения, розеточных контуров, кухонных зон, бассейнов, бань и других мест повышенной опасности.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальный ток утечки: 30 мА - чувствительность к дифференциальному току, при котором происходит отключение;
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей частоты, зарядных устройств);
• Характеристика срабатывания: B - отключение при перегрузке происходит при токе 3–5 кратном от номинала; подходит для осветительных и смешанных нагрузок;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Количество полюсов: 4 (3P+N) - отключаются все фазы и нейтраль одновременно;
• С коммутируемым нейтральным проводником: да - ноль размыкается, что важно для совместимости с системами TN-S и TN-C-S;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и механические воздействия на сеть;
• Частота: 50 Гц - предназначено для сети стандарта РФ и Европы;
• Тип напряжения: AC - работает только с переменным током;
• Модульная ширина: 7,5 модулей - занимает 7,5 стандартных модулей на DIN-рейке (1 модуль = 17,5 мм);
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - требует установки внутри закрытого щита.

Совместимость и монтаж

КЭАЗ 361571 монтируется на DIN-рейку типа 35 мм. Для правильного подключения необходимо соблюдать полярность: входные кабели подключаются сверху, выходные - снизу. Нейтральный проводник обязательно коммутируется - нельзя использовать этот аппарат вместо обычного 3-полюсного автомата. Подключение выполняется с использованием клемм, рассчитанных на медные жилы сечением до 25 мм2. Убедитесь, что в щите достаточно места: 7,5 модулей ≈ 131 мм. Не допускается установка вне закрытого корпуса - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

КЭАЗ 361571 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу дифференциальных автоматов. Соответствие классу токоограничения 3 гарантирует высокую степень защиты оборудования при КЗ. Устройство прошло испытания на надёжность срабатывания при различных типах утечек, включая импульсные, характерные для электроники.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите;
• Тип A позволяет работать с современной техникой (ИБП, инверторы, LED-драйверы), в отличие от более старых типов AC;
• Коммутация нейтрали исключает риск сохранения потенциала на нулевой шине после отключения;
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже в условиях слабых вводных кабелей;
• Класс 3 токоограничения снижает риск повреждения кабелей и контактов при аварии.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• IP20 не допускает установку во влажных, пыльных или открытых местах - требуется герметичный щит;
• Номинальный ток 25 А - не подходит для мощных нагревательных приборов (электрокотлы, печи) выше 5,5 кВт;
• Не рекомендуется для цепей с высокими пусковыми токами (большие двигатели) - лучше выбрать характеристику C или D;
• Не является средством защиты от перенапряжений - для этого нужны дополнительные устройства (розеточные фильтры, газоразрядники).

Примеры использования

• Групповая защита розеток в кухне с микроволновкой, кофе-машиной и холодильником;
• Защита цепи освещения и розеток в ванной комнате;
• Щит на этаже многоквартирного дома для нескольких квартир;
• Распределительный щит малого производства с оборудованием на базе частотных преобразователей;
• Цепь питания бассейнового насоса или системы подогрева воды.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - если выключатель не отключится, он неисправен;
• Проверяйте соответствие сечения кабеля: для 25 А оптимально - 4 мм2 меди, максимум - 25 мм2;
• Не используйте КЭАЗ 361571 в качестве главного вводного автомата - выбирайте устройство с большим номиналом (например, 40–63 А);
• При установке в щит с несколькими УЗО - следите, чтобы нейтральные провода не были соединены между собой после аппарата;
• При замене аналога - проверьте, что новый аппарат имеет тот же тип A и коммутируемый ноль - иначе возможна некорректная работа.
