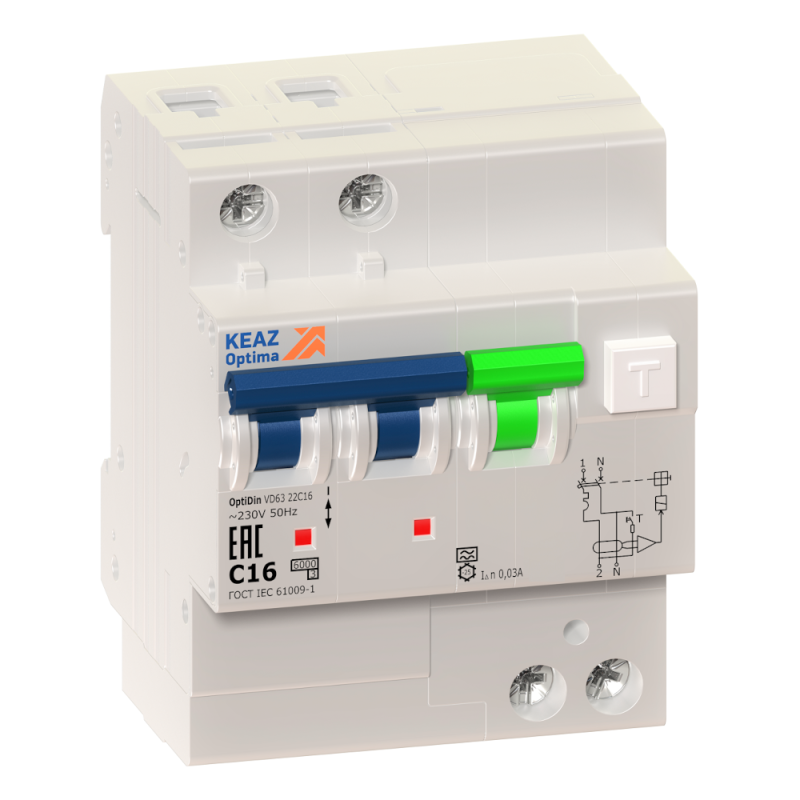

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22B16-A-УХЛ4 (2P, B16, 30mA) (КЭАЗ) | 338290 КЭАЗ

Автоматический выключатель дифференциального тока (АВДТ) 2P B16 30mA тип A серия VD63 УХЛ4 от КЭАЗ обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях с бытовой и промышленной нагрузкой. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АВДТ 2P B16 30mA тип A серия VD63 УХЛ4 защищает человека от поражения током при контакте с повреждённым оборудованием, а также предотвращает пожары, вызванные утечками тока через изоляцию. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных участков, где используются электроприборы с возможными утечками переменного и импульсного тока - например, стиральные машины, компьютеры, сварочные аппараты, частотные преобразователи.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится за доли секунды;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Тип срабатывания по диф.току: A - реагирует на переменный ток и импульсный выпрямленный ток (например, от современной техники с сетевыми фильтрами);
• Характеристика срабатывания: B - отключение происходит при перегрузках до 3–5 крат номинала, подходит для освещения и бытовой техники;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А;
• Частота: 50 Гц - для стандартной сети России и стран СНГ;
• Тип напряжения: AC - работает только с переменным током;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на провода;
• Характеристика отключения: Без задержки - срабатывает сразу при утечке, без искусственного временного запаздывания;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; предназначен для внутренней установки в закрытые щиты;
• Модульная ширина: 4 модуля - занимает 72 мм в щите (стандарт DIN 35 мм);
• С коммутируемым нейтральным проводником - при отключении размыкаются и фаза, и ноль, что повышает безопасность при обслуживании.

Совместимость и монтаж

АВДТ 2P B16 30mA тип A серия VD63 УХЛ4 устанавливается на DIN-рейку в распределительном щите. Для подключения используйте два входных и два выходных провода: фаза и ноль с верхних зажимов, нагрузка - с нижних. Обязательно соблюдайте полярность: ноль должен проходить через коммутируемый контакт. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C. Не устанавливайте в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не позволяет этого.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет технологию дифференциального трансформатора и электромагнитного расцепления, исключающую зависимость от внешнего питания. Сертифицирован для использования в системах TN-S и TN-C-S. Наличие коммутируемого нулевого проводника соответствует нормам безопасности для помещений с повышенной опасностью.

Преимущества

• Объединение двух функций (автомат + УЗО) в одном устройстве экономит место в щите и упрощает схему;
• Тип A обеспечивает надёжную защиту против утечек от современной электроники - важнее, чем старые типы AC;
• Класс токоограничения 3 снижает риск повреждения кабеля при КЗ;
• Размыкание нуля при отключении исключает потенциальную опасность при ремонте;
• Произведено на КЭАЗ - проверенный российский производитель с долгим сроком службы оборудования.

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей;
• Не подходит для установки вне помещений или в сырых местах (IP20 не защищает от влаги);
• Не рекомендован для цепей с постоянным током или смешанными источниками (DC+AC);
• Не следует использовать вместо основного автомата на вводе - он служит для защиты конкретной группы потребителей;
• Не совместим с системами IT (изолированная нейтраль) - требует глубокого заземления.

Примеры использования

• Защита розеточной группы в ванной комнате - особенно актуально для бойлеров, стиральных машин;
• Цепь питания компьютерного класса или серверной - там часто есть импульсные утечки;
• Подключение сварочного аппарата в гараже - предотвращает удар током при повреждении кабеля;
• Осветительные цепи в подвале или на лестничной клетке - где возможны пробои изоляции.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Т» - тестирование должно вызвать отключение. Проверяйте её ежемесячно;
• При установке в щит с несколькими АВДТ следите, чтобы нули всех устройств не были соединены между собой - это нарушит работу;
• Выбирая групповые автоматы, убедитесь, что суммарная мощность подключаемых приборов не превышает 3,7 кВт (при 230 В и 16 А);
• Если в вашей сети много импульсных нагрузок (LED-освещение, зарядки, ИБП), тип A - оптимальный выбор, а не тип AC;
• Посадочный размер - 4 модуля. Учитывайте это при планировании компактности щита. АВДТ 2P B16 30mA тип A серия VD63 УХЛ4 от КЭАЗ займёт больше места, чем обычный автомат 2 модуля.
