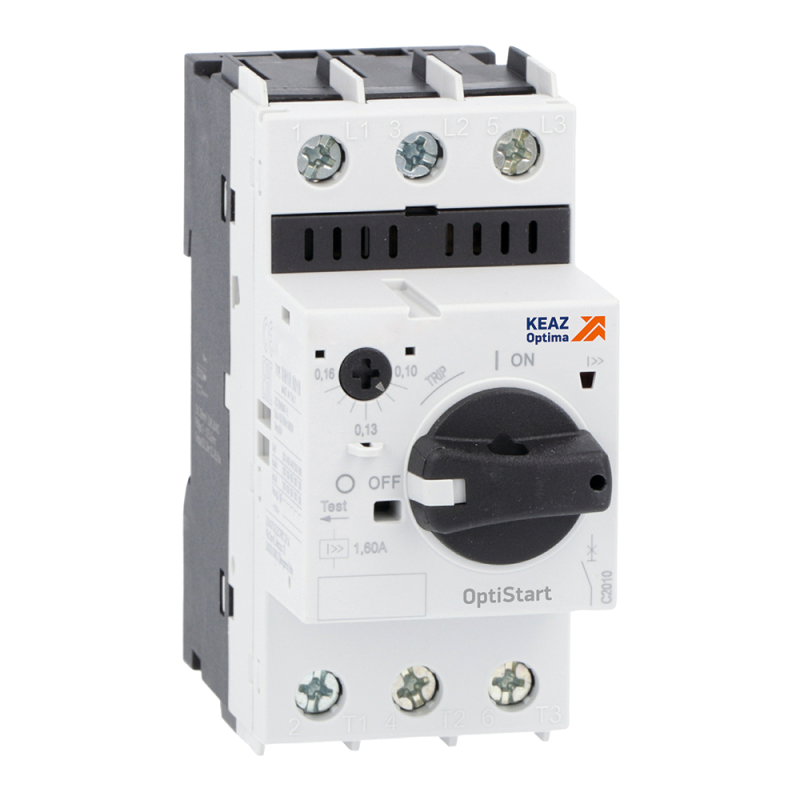

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-0,25-T2 |340133| КЭАЗ

Автоматический выключатель для защиты двигателя 0.25А T2 серии MP-32RH от КЭАЗ предназначен для надёжной защиты трёхфазных электродвигателей от перегрузок и коротких замыканий. Устройство сочетает компактную встраиваемую конструкцию с термомагнитным расцеплением и функциями диагностики, что делает его подходящим решением для промышленных систем управления двигателем.

Назначение и область применения

Выключатель автоматический для защиты двигателя 0.25А T2 серии MP-32RH используется для защиты маломощных трёхфазных электродвигателей мощностью до 0,06 кВт при напряжении 400 В. Подходит для установки в панели управления станков, насосов, вентиляторов, конвейеров и другого оборудования с частыми пусками. Обеспечивает защиту от перегрузки, короткого замыкания и обрыва фазы - основных причин выхода из строя двигателей в промышленной среде.

Технические характеристики

• Номинальный ток: 0,25 А - точная настройка для малых двигателей;
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно отключить даже самые крупные токи КЗ;
• Система расцепления: термомагнитная - комбинированная защита от медленных перегрузок (термическая) и внезапных КЗ (магнитная);
• Номинальная мощность AC-3, 400 В: 0,06 кВт - оптимальна для двигателей этой категории;
• Степень защиты IP20 - предохраняет от доступа пальцев и твердых предметов, но не предназначена для работы во влажной среде;
• Рабочий диапазон температур: от –20 C до +60 C - устойчив к колебаниям окружающей температуры;
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной из фаз;
• Защита от перегрева: да - внутренний механизм реагирует на повышение температуры обмотки двигателя через тепловую составляющую расцепителя;
• Индикация: видимые индикаторы срабатывания - позволяет сразу определить причину отключения (перегрузка или КЗ).

Совместимость и монтаж

Выключатель автоматический для защиты двигателя 0.25А T2 серии MP-32RH имеет встраиваемую конструкцию и монтируется на DIN-рейку шириной 35 мм. Для подключения используются зажимы с фиксацией провода до 2,5 мм2. Устройство совместимо с контактными аппаратами OptiStart K - таблицы координации типа 1 и 2 обеспечивают согласованную работу с пускателями, снижая риск повреждений при пуске. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2 и IEC/EN 60947-4-1. Применение термомагнитного расцепления обеспечивает селективность и исключает ложные срабатывания. Конструкция выполнена из самозатухающих материалов, соответствующих нормам UL и RoHS.

Преимущества

• Функция температурной компенсации - снижает влияние внешней температуры на порог срабатывания, сохраняя точность защиты;
• Визуальная индикация состояния - легко отличить сработавший по перегрузке от сработавшего по КЗ;
• Поддержка координации типа 1 и 2 с OptiStart K - гарантирует целостность системы при пусках и отказах;
• Высокая отключающая способность (100 кА) - обеспечивает безопасность даже в условиях слабых сетевых защит;
• Готовность к использованию с широким спектром аксессуаров - можно добавить блокировки, дополнительные контакты, сигнализацию.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Максимальная мощность двигателя - 0,06 кВт; применение для более мощных двигателей недопустимо;
• Не подходит для циклических нагрузок выше 600 включений в час - возможен быстрый износ механических элементов;
• Требуется обязательная установка в закрытый шкаф - открытая эксплуатация запрещена из-за отсутствия защиты от прикосновения.

Примеры использования

• Малогабаритные станки ЧПУ с двигателями до 60 Вт;
• Насосы для систем охлаждения и смазки;
• Ленточные конвейеры в пищевой промышленности;
• Вентиляционные установки в помещениях с контролируемым микроклиматом;
• Автоматические линии упаковки с серводвигателями малой мощности.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (не более 0,06 кВт) и тока потребления (до 0,25 А);
• При работе в условиях высокой температуры окружающей среды учтите эффект нагрева внутри шкафа - возможно снижение эффективности защиты;
• Для удобства обслуживания используйте аксессуары: дополнительные контакты для сигнализации срабатывания или блокировку от повторного включения;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках;
• Не заменяйте этот выключатель обычным автоматическим выключателем - он специально адаптирован под двигательные нагрузки и имеет чувствительность к обрыву фазы.
