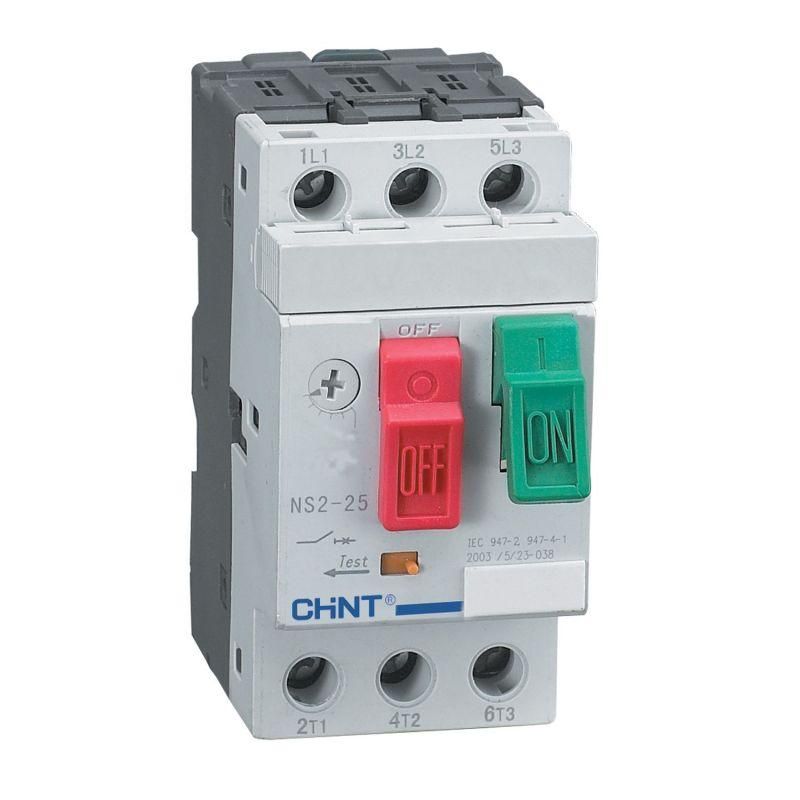

Выключатель автоматический для защиты двигателя 0.25-0.4А NS2-25 (R) CHINT 495074

Автоматический выключатель для защиты двигателя 0.25–0,4 А NS2-25 (R) от CHINT предназначен для надёжной защиты трёхфазных электродвигателей малой мощности от перегрузок, коротких замыканий и обрыва фазы. Этот прибор - часть серии NS2(X), широко используемой в промышленном оборудовании.

Назначение и область применения

Автоматический выключатель для защиты двигателя 0.25–0,4 А NS2-25 (R) защищает электродвигатели от повреждений из-за перегрева, скачков тока и потери одной из фаз. Подходит для установки в пусковых устройствах, панелях управления и распределительных щитах. Часто применяется на станках, насосах, компрессорах и других механизмах с трёхфазным питанием до 0,4 кВт.

Технические характеристики

• Номинальный ток: 0,4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от короткого замыкания.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Рабочее напряжение: 230–690 В - совместим с сетями переменного тока в промышленных условиях.
• Отключающая способность: 100 кА - способен безопасно прервать очень большие токи КЗ, характерные для крупных промышленных систем.
• Термозащита: есть - автоматически отключает цепь при превышении допустимой температуры обмоток двигателя.
• Чувствительность к обрыву фазы: да - при потере одной из фаз выключатель сработает, предотвращая перегрев двигателя.
• Диапазон регулировки тока КЗ: 5 А - позволяет настроить чувствительность к короткому замыканию в пределах +-5 А от номинала.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается внутри щита.
• Конструкция: стационарная - предназначен для жёсткого монтажа, не съёмный.
• Подключение: винтовое - зажимы для проводов затягиваются гайками.
• Управление: кнопка нажимная - включение/выключение вручную через механический рычаг.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 0.25–0,4 А NS2-25 (R) совместим с шинами DIN 35 мм и устанавливается в стандартные распределительные щиты. Для подключения используются медные провода сечением до 2,5 мм2. Винтовые зажимы требуют точной затяжки - недостаточно плотное соединение вызывает нагрев, слишком сильная - повредит контакт. Монтаж возможен только в вертикальном положении, как указано производителем. Устройство не имеет встроенного дистанционного управления - управление исключительно ручное.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-4-1 и IEC 60947-2 для аппаратов низкого напряжения. Сертифицирован для работы в промышленных средах. Наличие термозащиты и функции обнаружения обрыва фазы снижает риск возгорания и выхода двигателя из строя.

Преимущества

• Интегрированная защита от обрыва фазы - экономит двигатель без необходимости внешних реле контроля.
• Высокая отключающая способность (100 кА) - гарантирует работу даже при аварийных режимах в крупных сетях.
• Настройка порога срабатывания по КЗ - адаптация под конкретную нагрузку без замены аппарата.
• Минимальные габариты при сохранении высоких показателей надёжности - удобно для компактных щитов.

Ограничения применения

• Не предназначен для эксплуатации во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от окружающей среды.
• Не работает в качестве контактора - не рассчитан на частое включение/выключение под нагрузкой; для этого нужен отдельный пускатель.
• Не поддерживает коммуникацию или сигнализацию - нельзя подключить к системам SCADA или PLC без дополнительных модулей.
• Работает только с током до 0,4 А - не подходит для двигателей выше 0,4 кВт.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения.
• Контроль трёхфазного компрессора в холодильной установке.
• Обеспечение безопасности вентилятора на производственной линии.
• Установка в панель управления станком с ЧПУ для защиты главного привода.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя значению 0,4 А - выбирайте выключатель с запасом по току, если двигатель часто запускается под нагрузкой.
• При использовании в цепях с высокими пусковыми токами (например, асинхронные двигатели) убедитесь, что время срабатывания термореле не приведёт к ложному отключению - тестирование на месте рекомендовано.
• Не забудьте закрыть щит после монтажа - IP20 не защищает от доступа посторонних предметов и влаги.
• Для обслуживания отключите питание и проверьте отсутствие напряжения перед работой с винтовыми зажимами.
• Эта модель - часть серии NS2(X); все устройства этой серии имеют одинаковый форм-фактор, поэтому легко заменяют друг друга при ремонте.
