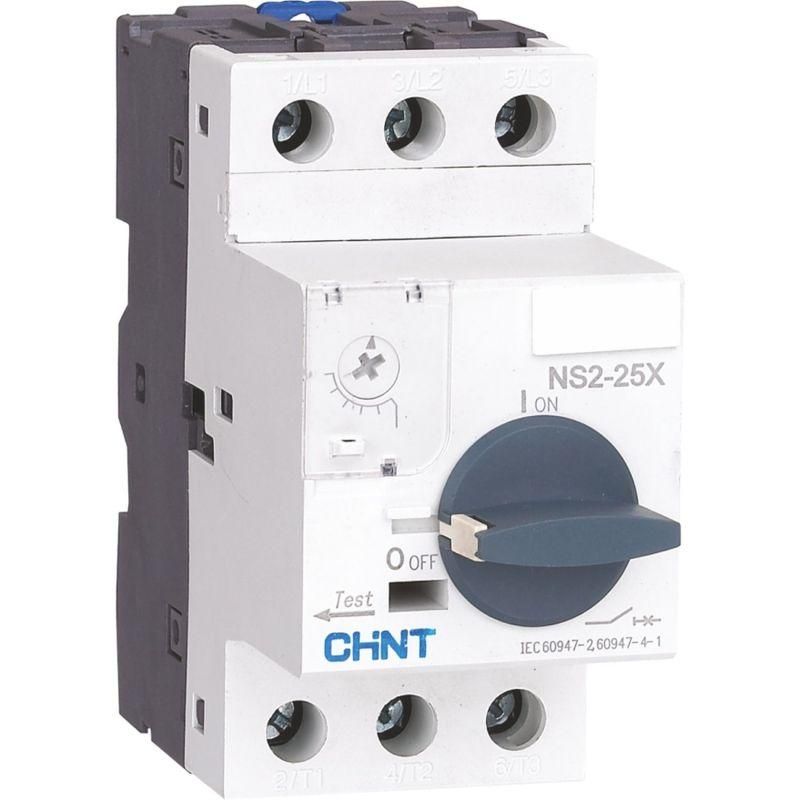

Выключатель автоматический защиты двигателя NS2-25X 0.25-0.4A с поворотной ручкой (R) | 495178 CHINT

Автоматический выключатель для защиты двигателя 0.25–0,4 А с поворотной ручкой (R) NS2-25X от бренда CHINT предназначен для надёжной защиты трёхфазных электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Модель из серии NS2(X) сочетает компактную встраиваемую конструкцию с точной настройкой тока срабатывания, что делает её удобным решением для промышленного оборудования.

Назначение и область применения

Этот автоматический выключатель используется исключительно для защиты электродвигателей мощностью до 0,4 А. Он защищает двигатель от длительных перегрузок, внезапных коротких замыканий и обрыва одной из фаз - частой причины выхода двигателей из строя. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 0,4 А - максимальный рабочий ток, при котором устройство работает стабильно.
• Тип расцепителя: термомагнитный - совмещает тепловую защиту от перегрузки и магнитную от короткого замыкания.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Отключающая способность: 100 кА - способность безопасно прервать ток при аварии даже при очень высоких значениях КЗ.
• Рабочее напряжение: 230–690 В - подходит для сетей переменного тока в промышленном исполнении.
• Термозащита: есть - реагирует на долговременный перегрев обмоток двигателя.
• Управление: поворотная ручка - позволяет вручную включить/выключить цепь и легко определить состояние (вкл./откл./трип).
• Диапазон регулировки тока КЗ: 17–23 А - порог срабатывания магнитного расцепителя можно настроить в этом интервале под тип нагрузки.
• Конструкция: встраиваемый - устанавливается в шкаф управления, не требует внешнего корпуса.
• Чувствительность к обрыву фазы: да - автомат отключится, если одна из фаз пропала, предотвращая перегрев двигателя.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Подключение: винтовые зажимы - надёжное механическое соединение проводов, допускает многожильные и одножильные кабели.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 0.25–0,4 А с поворотной ручкой (R) NS2-25X монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что посадочные размеры соответствуют габаритам вашего шкафа - модель имеет компактные габариты, характерные для серии NS2(X). Перед монтажом проверьте соответствие номинала тока (0,4 А) и диапазона регулировки (17–23 А) параметрам двигателя. Не применяйте для однофазных или постоянных токов.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1 и IEC 60947-2 для аппаратов управления и защиты электродвигателей. Сертифицировано для работы в условиях промышленной среды. Наличие функции защиты от обрыва фазы снижает риск возгорания и повреждения обмоток двигателя.

Преимущества

• Высокая чувствительность к обрыву фазы - предотвращает дорогостоящий ремонт двигателей.
• Настройка тока срабатывания КЗ в диапазоне 17–23 А - адаптация под конкретный тип нагрузки без замены аппарата.
• Поворотная ручка с четкой индикацией состояния - упрощает диагностику и обслуживание.
• Максимальная отключающая способность 100 кА - гарантирует безопасность даже при серьёзных авариях сети.
• Совместимость с сериями NS2(X) - возможность замены аналогичными моделями без переделки шкафа.

Ограничения применения

• Не предназначен для защиты осветительных или бытовых нагрузок - только для электродвигателей.
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых помещениях.
• Номинальный ток ограничен 0,4 А - нельзя применять для двигателей выше 0,4 А, даже временно.
• Требуется точная настройка тока КЗ; некорректная настройка может привести к ложному срабатыванию или отказу защиты.

Примеры использования

• Защита маломощного трехфазного насоса в системе водоснабжения.
• Контроль питания вентилятора охлаждения на производстве.
• Обеспечение безопасности привода конвейера с двигателем 0,37 кВт.
• Установка в распределительном щите станка с ЧПУ для защиты главного привода.

Практические советы

• Перед первым запуском обязательно отрегулируйте ток срабатывания КЗ в пределах 17–23 А согласно паспорту двигателя - обычно рекомендовано значение около 20 А.
• Проверяйте затяжку винтовых зажимов через 1–2 месяца после монтажа - особенно при вибрационных нагрузках.
• Не используйте этот автомат как основной рубильник - он не рассчитан на частое ручное включение/отключение под нагрузкой.
• При замене убедитесь, что новый автомат также из серии NS2(X) - это сохраняет совместимость с креплениями и контактами.
• Для условий повышенной влажности или пыли выбирайте модели с IP65/IP67 - данный вариант (IP20) не подходит.
