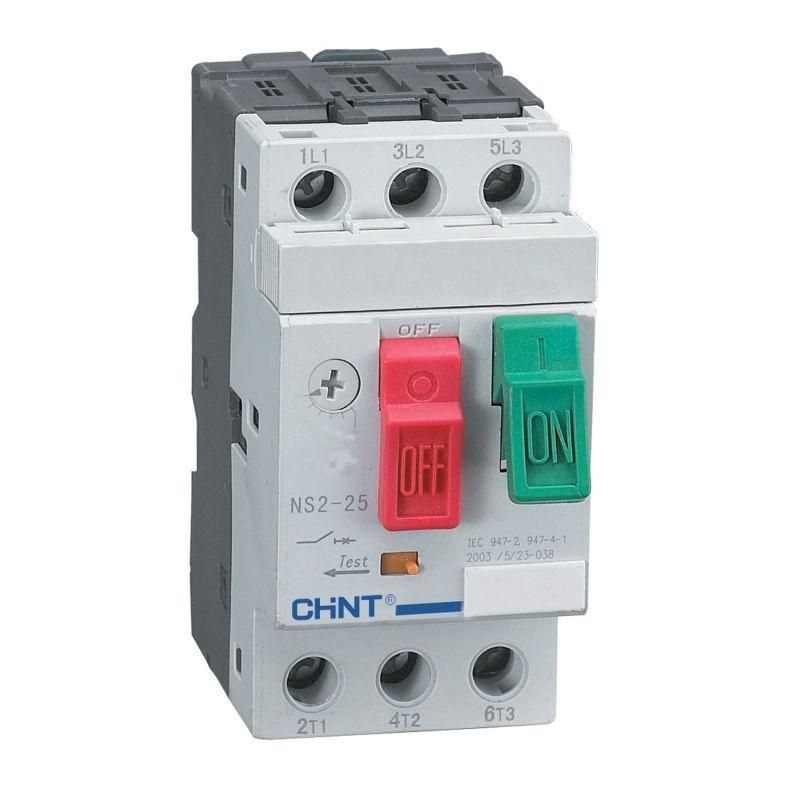

Выключатель автоматический для защиты двигателя 0.4-0.63А NS2-25 (R) CHINT 495075

Автоматический выключатель для защиты двигателя 0.4-0.63А NS2-25 (R) от CHINT предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Этот прибор - часть серии NS2(X), широко применяемая в промышленных системах управления движением.

Назначение и область применения

Автоматический выключатель для защиты двигателя 0.4-0.63А NS2-25 (R) используется исключительно для защиты трёхфазных электродвигателей малой мощности. Он сочетает функции коммутации и автоматической защиты, что делает его идеальным решением для установки на пускателях, панелях управления и распределительных щитах. Применяется в оборудовании с частыми пусками: насосах, вентиляторах, компрессорах, конвейерах и станках с небольшими нагрузками.

Технические характеристики

• Номинальный ток: 0,63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания; диапазон регулировки - от 0,4 до 0,63 А.
• Тип расцепителя: термомагнитный - обеспечивает двойную защиту: тепловую (при длительной перегрузке) и магнитную (при коротком замыкании).
• Количество полюсов: 3 - защищает все три фазы одновременно, необходим для трёхфазных двигателей.
• Рабочее напряжение: 230–690 В - совместим с сетями переменного тока в промышленном исполнении.
• Отключающая способность: 100 кА - способен безопасно прервать ток короткого замыкания даже при высоких значениях.
• Термозащита: да - предотвращает повреждение двигателя из-за перегрева при длительной перегрузке.
• Чувствительность к обрыву фазы: да - при потере одной из фаз выключатель отключит цепь, чтобы избежать перегрева двигателя.
• Диапазон регулировки тока КЗ: 8 А - порог срабатывания магнитного расцепителя можно настроить в пределах этого значения.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов более 12,5 мм; не защищён от пыли и воды.
• Конструкция: стационарный - устанавливается жёстко на DIN-рейку или в шкаф, не предназначен для перемещения.
• Подключение: винтовое - зажимы для проводов затягиваются отверткой, требует периодического контроля момента затяжки.
• Управление: кнопка нажимная - ручное включение/выключение через механический рычаг, без автономного управления.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 0.4-0.63А NS2-25 (R) совместим с контактными пускателями серии NS2(X) и другими устройствами, соответствующими стандарту IEC 60947-4-1. Устанавливается на DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением до 2,5 мм2. Внимание: не допускается использование с алюминиевыми проводами без переходных наконечников. Монтаж выполняется только после отключения питания. После установки проверьте плотность контакта в винтовых зажимах - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Соответствие гарантирует надёжность срабатывания при перегрузках и коротких замыканиях. Сертифицировано для работы в условиях промышленных помещений с контролируемой температурой и отсутствием взрывоопасной среды.

Преимущества

• Высокая чувствительность к обрыву фазы снижает риск выхода двигателя из строя.
• Настройка тока срабатывания КЗ позволяет адаптировать защиту под конкретный двигатель.
• Термомагнитный расцепитель обеспечивает точную защиту как при долговременных перегрузках, так и при внезапных скачках тока.
• Максимальная отключающая способность 100 кА делает пригодным для использования в сетях с высокой короткозамкнутой мощностью.

Ограничения применения

• Не применяется для однофазных двигателей - требуется трёхполюсная защита.
• IP20 не подходит для открытых площадок, влажных или запылённых сред - нужна внешняя защита (корпус IP54+).
• Не предназначен для частотного управления - не работает с преобразователями частоты без дополнительной защиты.
• Нельзя использовать в качестве основного рубильника - только как защитное устройство в составе пусковой системы.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (0,55 кВт).
• Контроль и защита вентилятора в HVAC-системе.
• Обеспечение безопасности привода конвейера на пищевом производстве.
• Функция защиты в панели управления станка с ЧПУ при работе с серводвигателями малой мощности.

Практические советы

• Выбирая автоматический выключатель для защиты двигателя 0.4-0.63А NS2-25 (R), убедитесь, что номинальный ток двигателя попадает в диапазон 0,4–0,63 А. Перегрузка по току снизит срок службы устройства.
• Перед первым включением отрегулируйте ток срабатывания по инструкции производителя - используйте тестовый ток, близкий к рабочему току двигателя.
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно при частых пусках - окисление винтовых зажимов приводит к перегреву.
• Для работы в условиях повышенной влажности или пыли - устанавливайте NS2-25 (R) внутри герметичного корпуса с классом защиты IP54 или выше.
• Не заменяйте этот прибор обычным автоматическим выключателем для освещения - он не имеет специализированной защиты для двигателей.
