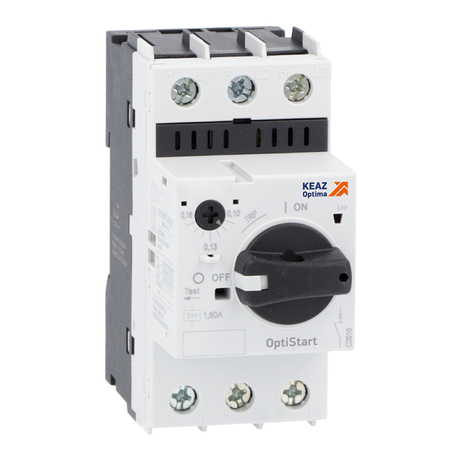

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-32-T2 |340144| КЭАЗ

Автоматический выключатель для защиты двигателя 32А T2 OptiStart MP-32RH-32-T2 от компании КЭАЗ предназначен для надёжной защиты трёхфазных электродвигателей от перегрузок, обрыва фазы и коротких замыканий. Устройство сочетает термомагнитную защиту, высокую отключающую способность и простой винтовой монтаж - идеально подходит для промышленных систем управления.

Назначение и область применения

Выключатель 32А T2 OptiStart MP-32RH-32-T2 защищает электродвигатели мощностью до 15 кВт при работе в циклическом режиме (класс AC-3). Он применяется в системах управления насосами, компрессорами, вентиляторами, конвейерами и другим оборудованием, где важна стабильная работа и быстрое отключение при аварии.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальное рабочее напряжение: 690 В
• Отключающая способность (Icu): 125 кА
• Тип расцепителя: термомагнитный
• Диапазон регулировки теплового расцепителя: 24–32 А
• Уставка расцепителя короткого замыкания: 416 А
• Защита от перегрева: да
• Защита от обрыва фазы: да
• Степень защиты IP: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Тип подключения: винтовые зажимы
• Конструкция: стационарный, несъёмный
• Номинальная мощность (AC-3): 15 кВт

Совместимость и монтаж

Выключатель 32А T2 OptiStart MP-32RH-32-T2 монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Для работы требуется доступ к контактам с лицевой стороны; устройство не предназначено для установки в закрытых корпусах без вентиляции из-за ограниченной степени защиты IP20. Монтаж следует выполнять в сухих помещениях, исключая воздействие брызг, пыли и агрессивных сред.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита от обрыва фазы и перегрева обеспечивает соответствие нормам безопасности при эксплуатации промышленного оборудования. Наличие термомагнитного расцепления гарантирует селективное отключение без ложных срабатываний.

Преимущества

• Высокая отключающая способность (125 кА) - безопасная работа даже при серьёзных КЗ в сетях с большими токами короткого замыкания.
• Регулируемый тепловой расцепитель (24–32 А) позволяет точно адаптировать защиту под реальную нагрузку двигателя.
• Встроенная защита от обрыва фазы предотвращает перегрев и выход из строя двигателя при потере одной фазы.
• Простая механическая конструкция повышает надёжность и снижает риск отказа.
• Известный бренд КЭАЗ - продукция прошла проверку временем на российских предприятиях.

Ограничения применения

• Не подходит для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность.
• Не рассчитан на частое включение/выключение более 10 раз в час - возможен износ контактов.
• Не имеет функции дистанционного управления - управление только ручное.
• Максимальная мощность 15 кВт - не используется для двигателей выше этого значения, даже при меньшем токе.

Примеры использования

• Защита трехфазного насоса мощностью 11 кВт на водопроводной станции.
• Контроль питания вентилятора в системе вентиляции цеха.
• Подключение конвейера с двигателем 15 кВт на пищевом производстве.
• Автоматическое отключение компрессора при обрыве фазы в холодильной установке.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (ток и мощность) - выключатель 32А T2 OptiStart MP-32RH-32-T2 работает оптимально при нагрузках 80–95% от своего максимума.
• Настройте тепловой расцепитель на значение тока двигателя, указанного в паспорте - лучше использовать нижнюю границу диапазона (24 А), если двигатель часто запускается.
• Обязательно используйте клеммы с правильным моментом затяжки - слабый контакт вызывает нагрев, слишком сильный - повреждает провод.
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на точность срабатывания термореле.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках или в условиях повышенной вибрации.
