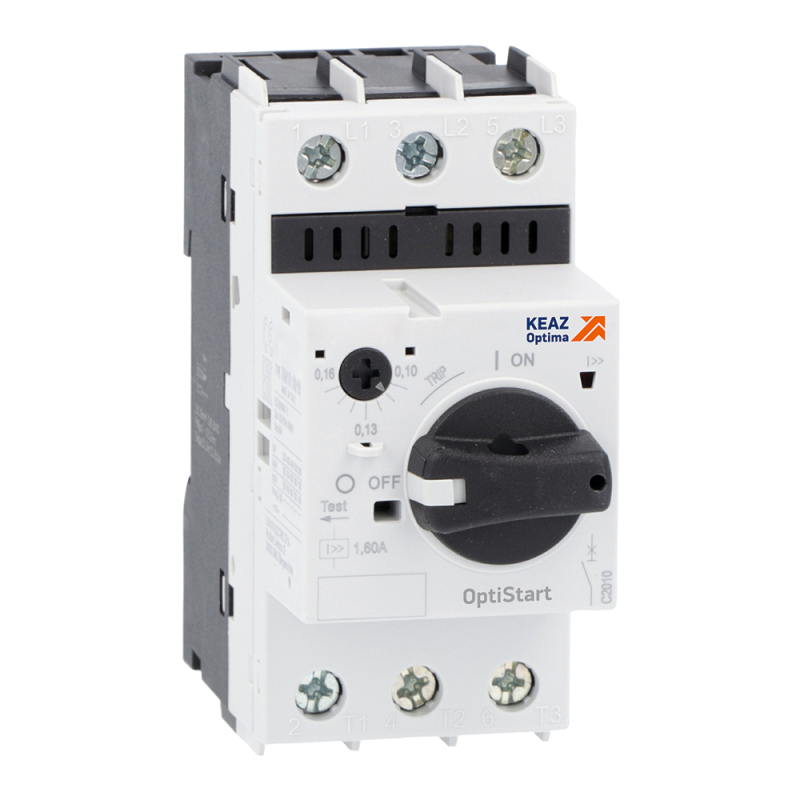

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-6,5-T2 |340146| КЭАЗ

Автоматический выключатель для защиты двигателя 6,5А T2 OptiStart MP-32RH - это трёхполюсное устройство от КЭАЗ, предназначенное для надёжной защиты двигателей от перегрузок и коротких замыканий. Подходит для постоянного монтажа в щитах и пультах управления, обеспечивает точную настройку и высокую отказоустойчивость.

Назначение и область применения

Выключатель автоматический для защиты двигателя 6,5А T2 OptiStart MP-32RH защищает трёхфазные электродвигатели мощностью до 3 кВт от повреждений, вызванных перегрузкой, коротким замыканием и обрывом фазы. Устройство применяется в системах управления промышленным оборудованием: насосах, компрессорах, вентиляторах, конвейерах и станках с асинхронными двигателями. Предназначен для стационарной установки в распределительных щитах.

Технические характеристики

• Номинальный ток: 6,5 А - максимальный ток, который выключатель может проводить постоянно без срабатывания;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность Icu: 100 кА - способность безопасно отключить сверхток при аварии даже при очень больших значениях;
• Номинальная мощность AC-3: 3 кВт - рекомендованная мощность двигателя, которую можно защищать этим аппаратом;
• Система расцепления: термомагнитная - сочетание теплового (для перегрузок) и магнитного (для КЗ) расцепителей;
• Диапазон регулировки расцепителя короткого замыкания: 84,5 А - порог срабатывания при КЗ установлен на уровне 13×Iн (6,5 × 13);
• Защита от обрыва фазы: да - при потере одной из фаз выключатель отключит двигатель, предотвращая перегрев и выход из строя;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Подключение силовой цепи: винтовое - зажимы для проводов затягиваются гайками;
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в шасси или щит, не имеет ручки для вытягивания, удерживается фиксаторами.

Совместимость и монтаж

Выключатель автоматический для защиты двигателя 6,5А T2 OptiStart MP-32RH совместим с DIN-рейкой шириной 35 мм. Монтаж осуществляется через фиксирующие защёлки на передней панели устройства. Для подключения используются медные жилы сечением до 4 мм2. Перед установкой проверьте соответствие посадочных размеров и наличие свободного места в щите. Обязательно соблюдайте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные площадки.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2 и IEC/EN 60947-4-1. Применяет сертифицированную термомагнитную систему расцепления, обеспечивающую селективность и надёжность. Отличается повышенной механической прочностью корпуса и устойчивостью к вибрациям, что важно для промышленной среды.

Преимущества

• Интегрированная защита от обрыва фазы - исключает необходимость внешних реле контроля фаз;
• Фиксированный порог срабатывания по КЗ (84,5 А) - снижает риск некорректного срабатывания при пусковых токах;
• Термомагнитная система - гарантирует быстрое отключение при КЗ и точную реакцию на долговременную перегрузку;
• Максимальная отключающая способность 100 кА - подходит для сетей с высокими токами КЗ, типичных в промышленности;
• Компактная конструкция - экономит место в щитах при многочисленных контурах защиты.

Ограничения применения

• Не предназначена для работы во влажных, запылённых или взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность;
• Не подходит для защиты двигателей выше 3 кВт - превышение мощности может привести к ложному срабатыванию или недостаточной защите;
• Не имеет функции дистанционного управления - требует ручного включения после срабатывания;
• Не используется в сетях постоянного тока - рассчитан только на переменный ток 50–60 Гц.

Примеры использования

• Щит управления насосной станцией - защита трёхфазного насоса мощностью 2,2 кВт;
• Линия конвейера на пищевом производстве - управление и защита двигателя с частотным преобразователем;
• Вентиляционная установка в промышленном помещении - защита от перегрузки при заклинивании крыльчатки;
• Оборудование для металлообработки - защита двигателя шлифовального станка при внезапной перегрузке.

Практические советы

• Выбирая выключатель автоматический для защиты двигателя 6,5А T2 OptiStart MP-32RH, убедитесь, что номинальный ток двигателя не превышает 6,5 А при нормальной работе - иначе будет ложное отключение;
• Перед первым включением проверьте правильность подключения всех трёх фаз и отсутствие обрыва в цепи управления;
• После срабатывания - всегда найдите причину отключения (перегрузка, обрыв фазы, КЗ) прежде чем включать заново;
• Регулярно осматривайте контакты и винтовые зажимы - особенно в условиях вибраций; возможна потеря контакта при ослаблении затяжки;
• Для удобства обслуживания используйте выключатели с видимым положением контактов - хотя здесь он фиксированный, всё равно следите за индикацией состояния через внешние сигнализаторы.
