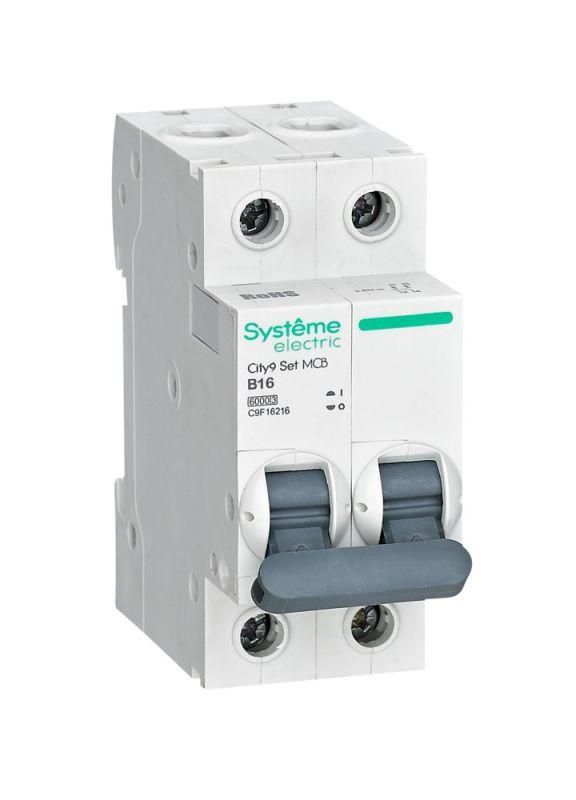

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16216) - двухполюсный аппарат для защиты бытовых и легкопромышленных цепей на 230 В переменного тока. Он обеспечивает надежную защиту от перегрузок и КЗ, легко монтируется на DIN-рейку и совместим с системой City9.

Назначение и область применения

Выключатель City9 Set предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Особенно эффективен в сетях с умеренно индуктивной нагрузкой - освещение, розеточные группы, бытовые приборы, насосы, вентиляторы.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2 (1P+N - коммутируется фаза и ноль)
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - реагирует на токи в 3–5 крат выше номинала, подходит для бытовой нагрузки
• Тип тока: переменный (AC), частота 50/60 Гц
• Ширина: 2 модуля (стандартная для DIN-рейки)
• Глубина монтажа: 45 мм
• Поперечное сечение провода: 1–25 мм2 (медные жилы)
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 2 модуля позволяет разместить его рядом с другими автоматами без перегрузки шкафа. Коммутируемый нейтральный проводник (1P+N) требует правильного подключения: фаза - на L, ноль - на N. Для безопасного соединения используйте провода с зачищенной изоляцией до 8–10 мм, не более. Затягивайте клеммы моментом 2,5 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите контакт.

Безопасность и стандарты

Выключатель соответствует требованиям RoHS 2.0 - не содержит опасных веществ. Механизм мгновенной коммутации снижает вероятность возгорания при отключении. Клеммы спроектированы так, что токоведущие части невозможно задеть при установленном устройстве. Корпус выполнен из ударопрочного пластика с металлическими заклёпками - увеличивает долговечность и механическую прочность.

Преимущества

• Коммутируемый ноль - повышает безопасность при обслуживании, особенно в цепях с чувствительным оборудованием
• Механизм мгновенной коммутации - минимизирует дугу при отключении, продлевает срок службы контактов
• Безопасные клеммы - предотвращают случайное касание токоведущих элементов даже при открытой крышке
• Монолитная лицевая панель - не деформируется при температурных колебаниях, удобна для маркировки
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

Не применяется во влажных, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - характеристика B может давать ложные срабатывания. Не используется в цепях постоянного тока. Не подлежит ремонту - при выходе из строя требуется замена.

Примеры использования

• Защита розеточной группы в квартире (например, кухня с микроволновкой, кофеваркой, блендером)
• Щитовая на этаже многоквартирного дома - отдельный автомат для света и розеток одной комнаты
• Электрощит мастерской - питание точечных станков, компрессора, светодиодного освещения
• Распределительный щит в офисе - защита серверной розетки или системы видеонаблюдения

Практические советы

• Выбирая автомат City9 Set, проверьте соответствие сечения провода - не менее 2,5 мм2 для 16 А в медной проводке
• Избегайте установки рядом с источниками тепла - перегрев снижает надёжность срабатывания
• При монтаже в щитке с несколькими автоматами - соблюдайте порядок: слева направо - от главного к ответвлениям
• Обязательно помечайте каждый автомат - это экономит время при аварийном отключении
• Проверяйте момент затяжки клемм после первого включения - возможна усадка провода
