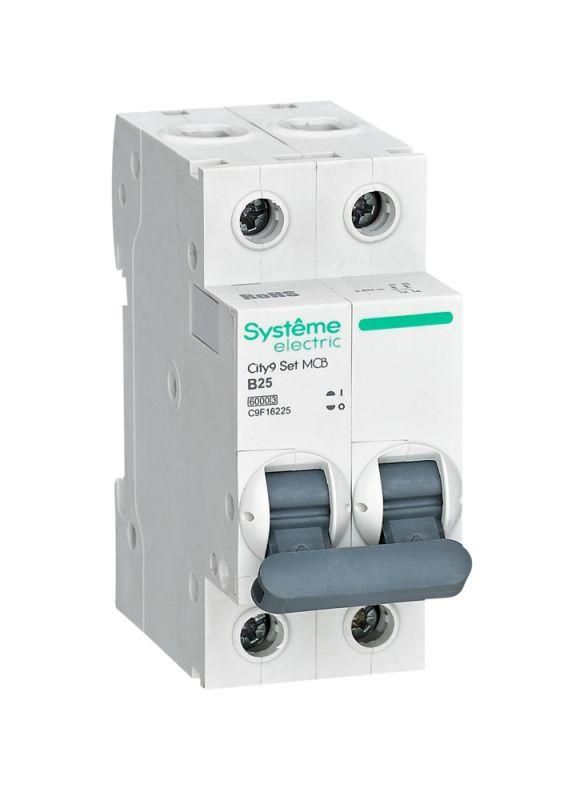

Выключатель автоматический двухполюсный 25A B 6kA City9 | C9F16225 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16225) - двухполюсный аппарат для защиты бытовых и легкопромышленных цепей на 230 В переменного тока. Он обеспечивает надежную защиту от перегрузок и КЗ, легко монтируется на DIN-рейку и совместим с большинством распределительных щитов.

Назначение и область применения

Выключатель City9 Set предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в жилых домах, офисах, малых производствах и объектах с умеренной нагрузкой. Особенно эффективен там, где требуется одновременное отключение фазы и нулевого проводника - например, при защите розеточных групп, освещения или оборудования с чувствительной электроникой.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Номинальное напряжение: 220 В AC / 230 В - работает в стандартных бытовых сетях
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5× от номинала; идеально для освещения, бытовой техники и электроники
• Номинальное напряжение изоляции: 440 В - повышенная изоляция для безопасности при скачках напряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри шита
• Поперечное сечение провода: 1–25 мм2 - подходит для медных кабелей от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Класс токоограничения: 3 - высокий уровень быстродействия при КЗ, снижающий тепловую энергию
• Момент затяжки клемм: 2,5 Нм - рекомендованное усилие для надежного соединения
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его на рейку и закрепить болтами, если требуется дополнительная фиксация. Монтаж возможен в любых типах распределительных щитов с достаточным местом (минимум 45 мм глубины). Выключатель имеет коммутируемый нейтральный проводник - значит, ноль также отключается при срабатывании, что повышает безопасность при обслуживании. Клеммы рассчитаны на провода сечением от 1 до 25 мм2, в том числе многожильные и одножильные. Не используйте провода меньше 1 мм2 - они могут плохо зажиматься.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и нормам RoHS 2.0 - то есть изготовлен без опасных веществ. Корпус выполнен из ударопрочного самозатухающего пластика, а клеммы имеют защиту от доступа к токоведущим элементам - исключена возможность случайного контакта при работе. Механизм мгновенной коммутации обеспечивает быстрое отключение даже при слабом нажатии рычага, снижая риск возгорания.

Преимущества

• Механизм мгновенной коммутации - срабатывает быстрее обычных аналогов, особенно важен при КЗ
• Безопасные клеммы - предотвращают выпадение проводов и случайный контакт с токоведущими частями
• Монолитная лицевая панель - прочнее, чем сборные корпуса, не трескается при механическом воздействии
• 6 металлических заклепок - обеспечивают долговечность и устойчивость к вибрациям
• Соответствие RoHS 2.0 - экологичный материал, безопасен для здоровья и окружающей среды
• Гарантия 3 года - один из самых длинных сроков среди аналогов в этом ценовом сегменте

Ограничения применения

Не предназначено для использования во взрывоопасных зонах, на открытом воздухе или в помещениях с высокой влажностью - степень защиты IP20 не допускает попадания воды или пыли. Не подходит для защиты мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D. Также не следует использовать в сетях с постоянным током (DC) - устройство рассчитано только на переменный ток 50/60 Гц.

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение световой сети с несколькими точками освещения
• Щитовая защита для холодильника, стиральной машины, бойлера
• Распределительный щит в небольшом цеху с оборудованием до 5,5 кВт
• Объекты с необходимостью отключения нулевого проводника - например, при проверке или ремонте

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Затягивайте клеммы именно моментом 2,5 Нм - слишком слабо - плохой контакт, слишком сильно - можно повредить пластик
• Используйте только медные провода сечением 1–25 мм2 - алюминий не рекомендуется
• При установке в плотном щите следите, чтобы соседние автоматы не задевали друг друга - City9 Set имеет ширину 2 модуля
• Проверяйте соответствие номинала автомата сечению кабеля - для 25 А обычно используется кабель 4–6 мм2, но зависит от условий прокладки
• Этот автомат - часть серии City9 SET, поэтому все комплектующие (декоративные крышки, держатели) совместимы между собой
