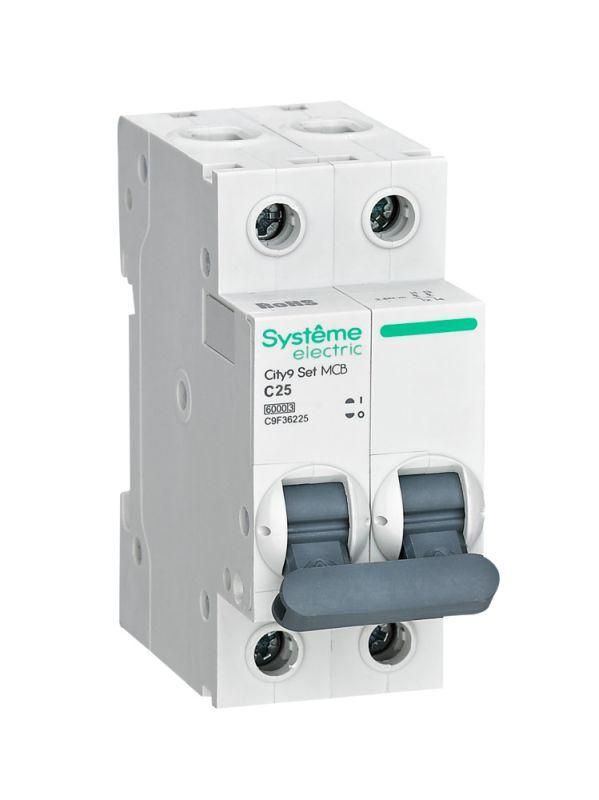

Выключатель автоматический двухполюсный 25A C 6kA City9 | C9F36225 |Systeme Electric APC

Автоматический выключатель двухполюсный (1P+N) 25А хар. C 6кА 230В от бренда Systeme Electric, артикул c9f36225, предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Выполнен в компактном корпусе, совместим с DIN-рейкой и оснащён безопасными клеммами и механизмом мгновенной коммутации.

Назначение и область применения

Этот автоматический выключатель защищает одиночные цепи с нейтралью - например, розеточные группы, светильники, бытовую технику. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Благодаря наличию коммутируемого нейтрального проводника обеспечивает полное отключение цепи, что повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, компьютеры)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: 220 В (рабочее), 440 В (изоляционное) - рассчитан на сети 230 В, но имеет запас по изоляции
• Частота: 50–60 Гц - работает в стандартных сетях России и Европы
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; требует установки внутри щита
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 45 мм - минимальный зазор для свободной установки в шкафу
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловые и механические воздействия на сеть
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем пыли и влажности

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 45 мм глубины в щите. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Подключается однопроводным кабелем: фаза и ноль - в соответствующие клеммы. Максимальное сечение провода - 2,5 мм2 (медный), рекомендовано использовать кабели с жесткими многожильными или одножильными жилами. Не применяйте гибкие многожильные провода без наконечников - риск плохого контакта.

Безопасность и стандарты

Выключатель соответствует требованиям RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Корпус изготовлен из ударопрочного самозатухающего пластика, устойчивого к нагреву. Клеммы спроектированы так, чтобы предотвращать случайное попадание проводов в заклеммное пространство, снижая риск пробоя. Сертифицирован по международным нормам IEC 60898-1.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение даже при слабом токе КЗ, снижая риск возгорания
• Безопасные клеммы - исключают контакт с токоведущими частями при неправильной затяжке
• Монолитная лицевая панель - прочнее, чем сборные модели, не трескается при ударах
• 6 металлических заклёпок - усиливают конструкцию и обеспечивают долговечность
• Гарантия 3 года - подтверждает надёжность производства

Ограничения применения

Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность. Не используется в цепях постоянного тока (DC). Не подходит для защиты мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику D. Не следует применять в щитах без вентиляции при температуре выше +40 C - возможен перегрев и преждевременное срабатывание.

Примеры использования

• Защита розеточной группы в кухне или ванной комнате
• Отключение освещения в коридоре или на лестнице
• Щитовая защита для стиральной машины, бойлера, холодильника
• Локальная защита оборудования на производстве: конвейеры, пневматические насосы, малые станки

Практические советы

• При монтаже всегда используйте отвертку с регулируемым моментом - затягивайте клеммы точно 2,5 Нм. Перетяжка повредит пластик, недотяжка вызовет нагрев и окисление контактов
• Проверьте посадочный диаметр кабеля - он должен подходить под метки на клеммах (обычно 0,5–2,5 мм2)
• Избегайте установки рядом с источниками тепла - радиаторы, ТЭНы, лампы накаливания
• При замене старого автомата убедитесь, что новый также является 1P+N - нельзя менять на однополюсный, если есть нулевой провод в цепи
• Обозначьте автомат на щите: «Розетки кухни», «Бойлер» - это ускоряет поиск при аварии
