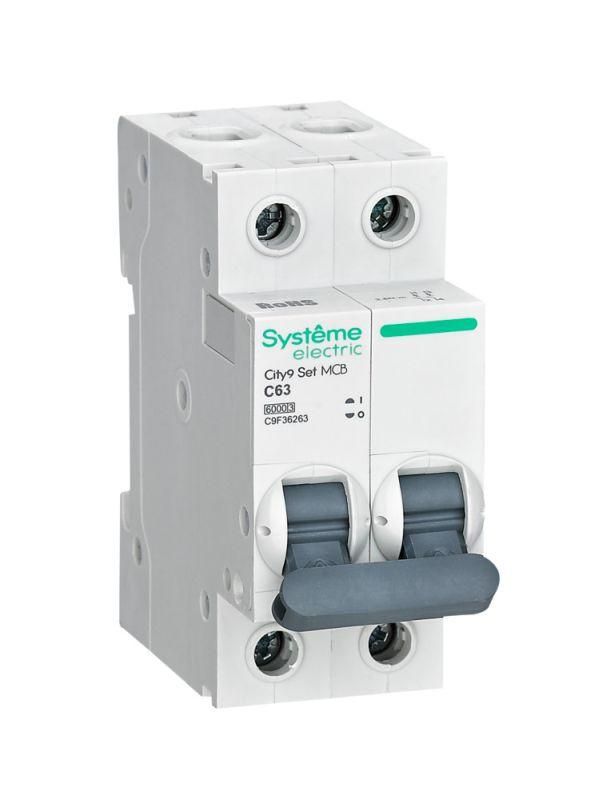

Выключатель автоматический двухполюсный 63A C 6kA City9 | C9F36263 |Systeme Electric APC

Автоматический выключатель двухполюсный (1P+N) 63А хар. C 6кА 230В от бренда Systeme Electric, артикул c9f36263, предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Выключатель встроен в систему City9 SET и совместим с DIN-рейкой, обеспечивая надежную работу в условиях повышенной нагрузки.

Назначение и область применения

Этот автоматический выключатель защищает электрические сети с напряжением до 230 В переменного тока. Он используется там, где требуется одновременное отключение фазы и нулевого провода - например, на входе в квартиру, у групповой розеточной линии, на оборудовании с чувствительными к перепадам напряжения компонентами. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных участков.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль, что повышает безопасность при обслуживании;
• Номинальная отключающая способность: 6 кА - способность гасить дугу при аварийном токе короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, насосы, малые двигатели;
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу даже при кратковременных скачках напряжения выше 230 В;
• Частота: 50–60 Гц - работает в сетях России, Европы и других стран с этими частотами;
• Модульная ширина: 2 модуля - занимает 18 мм на DIN-рейке, легко помещается в типовые щитки;
• Глубина монтажа: 45 мм - требует достаточного свободного пространства внутри щита;
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям пальцами, но не защищена от пыли и влаги;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Степень загрязнения: 2 - рассчитан на использование в помещениях с обычным уровнем запыления и отсутствием проводящей пыли;
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов для надежного контакта.

Совместимость и монтаж

Выключатель автоматический двухполюсный (1P+N) 63А хар. C 6кА 230В монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его на рейке - никаких болтов или креплений не требуется. Подключение осуществляется через верхние и нижние клеммы. Обратите внимание: нейтральный проводник коммутируется, поэтому важно правильно подсоединить L и N. Максимальное сечение провода - 25 мм2 (медный), проверьте соответствие перед монтажом. Корпус имеет монолитную лицевую панель, что исключает деформацию при механическом воздействии.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ, допустимых в электрооборудовании ЕС;
• Клеммы спроектированы так, чтобы исключить попадание изоляции кабеля внутрь зажима - снижает риск нагрева и возгорания;
• Имеет 6 металлических заклепок, усиливающих прочность корпуса и предотвращающих его растрескивание;
• Механизм мгновенной коммутации обеспечивает быстрый разрыв цепи при аварии - меньше энергии выделяется в точке КЗ.

Преимущества

• Увеличенная надежность благодаря монолитному корпусу и усиленным заклепкам;
• Безопасные клеммы снижают риск неквалифицированного монтажа и последующего перегрева;
• Коммутируемый нейтраль обеспечивает полноценное отключение всей цепи - важное преимущество для безопасности при ремонте;
• Гарантия 3 года - подтверждает качество сборки и материалов;
• Совместим со всеми устройствами серии City9 SET - можно использовать в единой системе управления и дизайне щита.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не позволяет использовать вне закрытых щитов;
• Не рекомендован для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы) - лучше выбрать характеристику D;
• Не поддерживает управление удалённо или автоматизацией - только ручное включение/выключение;
• Не следует применять в сетях с постоянным током (DC) - только для AC 50/60 Гц.

Примеры использования

• Главный ввод в квартирный щиток - отключает фазу и ноль одновременно при аварии;
• Защита группы розеток в кухне или ванной комнате - особенно актуально при наличии УЗО;
• Щиток на производстве для питания станков с небольшой мощностью (до 14 кВт);
• Оборудование с контроллерами, где важно полностью отключить питание для диагностики.

Практические советы

• При монтаже используйте отвертку с ограничителем момента - затягивайте клеммы точно 2,5 Нм, иначе возможен перегрев или плохой контакт;
• Проверяйте посадочный диаметр кабеля: он должен соответствовать заявленным 1,5–25 мм2; слишком тонкий провод может не зажаться плотно, слишком толстый - не войдет;
• Если в щите мало места - учтите глубину 45 мм, она включает сам выключатель и часть проводов;
• Для удобства обслуживания выбирайте модели из одной серии (City9 SET): они имеют единый дизайн, цвет и расположение рычагов;
• Не устанавливайте этот выключатель рядом с источниками тепла - температурный режим эксплуатации ограничен стандартными условиями помещения.
