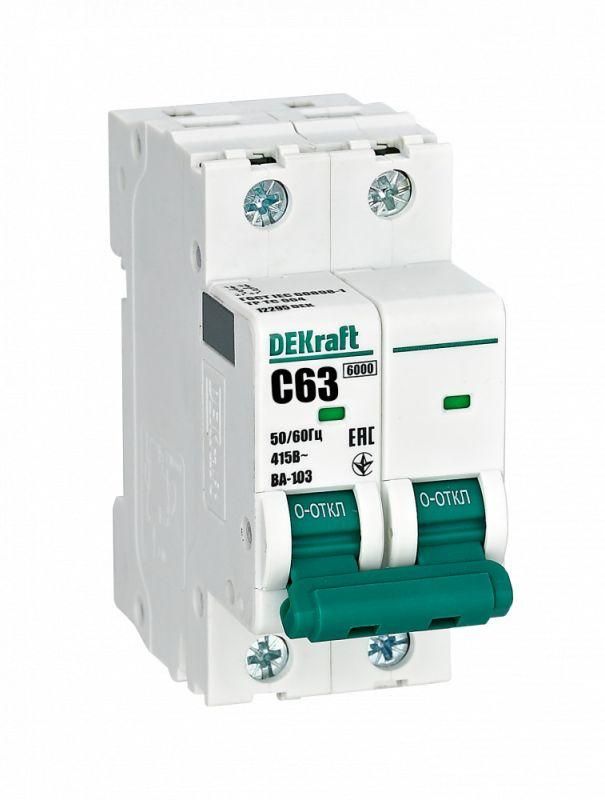

Автоматический выключатель ВА-103 2P 63А C 6кА новый - 12295DEK APC

Автоматический выключатель модульный двухполюсный 63А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых, офисных и промышленных объектов. Этот аппарат обеспечивает надежную работу в сетях переменного тока с номиналом до 63 А и отключающей способностью 6 кА.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 63А характеристика C 6кА ВА-103 используется для защиты групповых цепей, таких как розеточные группы, осветительные сети и оборудование с умеренным пусковым током. Подходит для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и этажных щитах. Применяется в административных, коммерческих и легкопромышленных помещениях, где требуется баланс между чувствительностью и отказоустойчивостью.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 240 В - рабочее напряжение сети переменного тока;
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое изолирующие части выдерживают без пробоя;
• Количество полюсов: 2 - защита двух фаз одновременно, подходящий вариант для однофазных нагрузок с необходимостью отключения обоих проводников;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что идеально для типичных бытовых и офисных нагрузок;
• Род тока: переменный (AC) - работает только в сетях с частотой 50/60 Гц;
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль);
• Глубина монтажа: 78,5 мм - требует соответствующего места внутри щита;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды или пыли; подходит только для внутренней установки в закрытых щитах;
• Степень загрязнения 2 - допустимо использование в помещениях с умеренной запыленностью и отсутствием проводящих загрязнений;
• Способ монтажа: на DIN-рейку - совместим со стандартными металлическими рейками шириной 35 мм.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 63А характеристика C 6кА ВА-103 легко устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа необходимо соблюдать рекомендованную глубину 78,5 мм и обеспечить свободный доступ к контактным зажимам. Подключение выполняется через верхние и нижние клеммы - важно не путать вход и выход, так как устройство не имеет обратной полярности, но рекомендуется подключать питание сверху. Убедитесь, что сечение провода соответствует номиналу 63 А - обычно используют медные провода сечением 16–25 мм2. Не используйте многожильные провода без наконечников - они могут вызвать нагрев и плохой контакт.

Безопасность и стандарты

Автоматический выключатель ВА-103 соответствует требованиям международных стандартов IEC 60898-1 для аппаратов защиты бытовых и аналогичных установок. Сертифицирован для работы в условиях степени загрязнения 2 и температурного режима от -25C до +40C. Отключение происходит за счет теплового и электромагнитного расцепителей - механизм проверен на долговечность и отказоустойчивость. Наличие механической блокировки исключает случайное включение после срабатывания.

Преимущества

• Кривая срабатывания “C” обеспечивает хорошую защиту от кратковременных скачков тока - например, при включении люминесцентных светильников или компрессоров;
• Двухполюсное исполнение гарантирует полное отключение фазы и нуля - повышает безопасность при обслуживании;
• Изготовлен в серии ВА-103 NEW - современная конструкция с улучшенной изоляцией и более точными характеристиками расцепления по сравнению с предшественниками;
• Поддерживается рекомендованным проектным ассортиментом - значит, сочетаем с другими элементами системы от DEKraft без проблем совместимости;
• Экономичное решение для средних нагрузок - цена ниже аналогов с высшей отключающей способностью (например, 10 кА), при достаточной мощности для большинства задач.

Ограничения применения

• Не подходит для защиты оборудования с высоким пусковым током - например, крупных двигателей, насосов или трансформаторов - здесь нужна кривая D;
• IP20 не позволяет использовать в сырых, пыльных или открытых местах - только внутри герметичных щитов;
• Напряжение 240 В ограничивает применение в системах с более высоким напряжением (например, 400 В трёхфазных сетях) - для них нужны трех- или четырёхполюсные модели;
• Не предназначена для частого ручного включения/выключения - это не рубильник, а защитное устройство;
• Не рекомендуется для установки в условиях температуры выше +40C без принудительного охлаждения - возможны ложные срабатывания.

Примеры использования

• Защита розеточных групп в офисе или квартире - например, для компьютеров, зарядных устройств и малой техники;
• Осветительные цепи с галогенными или LED-светильниками, имеющими импульсный пуск;
• Оборудование с умеренным пуском: кофе-машины, миксеры, канализационные насосы;
• Групповые автоматы в этажных щитах многоэтажных домов и административных зданий.

Практические советы

• Выбирая автомат ВА-103, всегда проверяйте соответствие номинального тока нагрузки - лучше выбирать с запасом 10–20%, чтобы избежать ложных срабатываний;
• При замене старого автомата убедитесь, что новый также имеет двухполюсное исполнение - особенно если ранее был установлен двухпроводной кабель;
• Не экономьте на сечении проводов - для 63 А используйте минимум 16 мм2 меди, а лучше 25 мм2 для длинных линий;
• Проверяйте плотность затяжки контактов - слабый контакт вызывает нагрев и снижает срок службы аппарата;
• Если в помещении часто возникают скачки напряжения - рассмотрите возможность установки дополнительного стабилизатора или УЗО перед этим автоматом.
