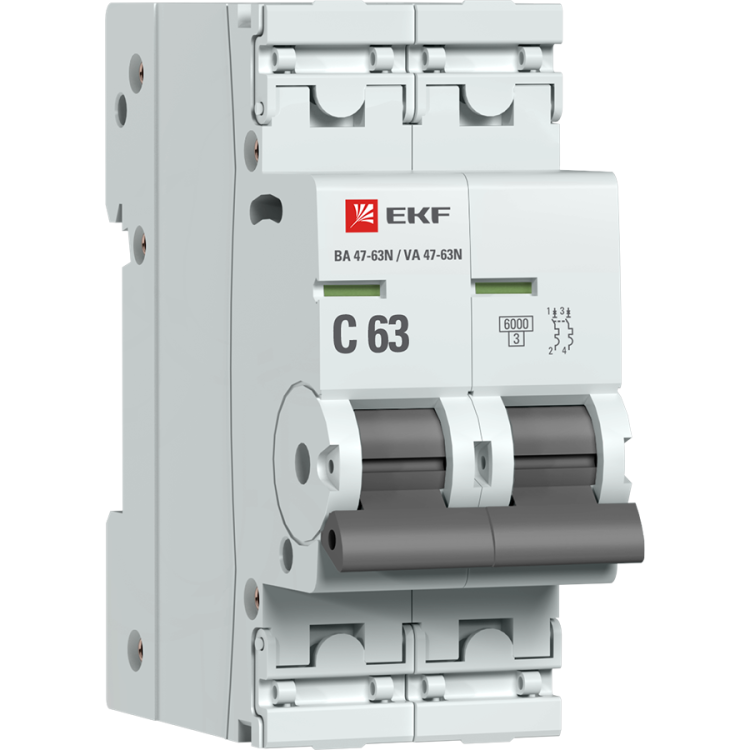

Автоматический выключатель 2P 63А (C) 6кА ВА 47-63N PROxima - M636263C EKF

Автоматический выключатель модульный двухполюсный 63А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636263c относится к серийной линейке PROxima, где реализованы улучшения конструкции и повышена безопасность.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 63А (C) 6кА ВА 47-63N защищает однофазные сети переменного тока с частотой 50 Гц. Применяется для защиты групповых линий освещения, розеток, бытовых приборов и оборудования мощностью до 14,5 кВт. Устройство подходит для монтажа в щитках квартир, домов, торговых помещений и малых производственных участков.

Технические характеристики

• Номинальный ток: 63 А - позволяет работать с нагрузкой до 14,5 кВт при 230 В
• Напряжение: 230 В AC, изоляция до 660 В - безопасно работает в сетях с возможным скачком напряжения
• Отключающая способность: 6 кА - способен отключить цепь при значительном КЗ, типичном для городских сетей
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Количество полюсов: 2 - одновременно отключает фазу и ноль, повышает безопасность при обслуживании
• Ширина: 2 модуля (36 мм) - занимает минимальное место на DIN-рейке
• Сечение провода: 1–16 мм2 - совместим с большинством медных кабелей, используемых в жилых и промышленных системах
• Защита IP20 - предотвращает случайный контакт с токоведущими частями, но не предназначен для влажных мест
• Рабочая температура: –25…+50 C - стабильно работает в неотапливаемых помещениях и на улице внутри щита
• Импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы)
• Глубина монтажа: 50 мм - требует достаточного места в щите для свободного открывания крышек
• Гарантия: 84 месяца - подтверждает высокую надёжность сборки

Совместимость и монтаж

Автоматический выключатель модульный 63А ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требуется. Зажимы двухпозиционные: можно вводить провод снизу или сверху, что упрощает организацию проводки. Пластиковая крышка над зажимами защищает от прикосновений и позволяет опломбировать устройство после монтажа. Максимальное сечение провода - 16 мм2; более толстые кабели не подходят.

Безопасность и стандарты

Устройство соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматических выключателей. Степень защиты IP20 гарантирует, что пальцы человека не смогут достать до токоведущих частей. Цветовой индикатор на передней панели показывает состояние контакта: «ON» - включен, «OFF» - отключен. Это снижает риск ошибок при диагностике и ремонте. Усиленный корпус с заклёпками увеличивает долговечность и устойчивость к деформации.

Преимущества

• Двухполюсное исполнение - отключение фазы и нуля одновременно, повышает безопасность при техобслуживании
• Цветной индикатор состояния - сразу видно, включен или отключен выключатель, даже в плохо освещённом щите
• Пластины с крышками - исключают несанкционированный доступ к проводам, позволяют пломбировать устройство
• Удобная рукоятка - легко включается/выключается даже в перчатках
• Увеличенная жёсткость корпуса - меньше вероятность повреждения при транспортировке и монтаже

Ограничения применения

• Не предназначен для установки во влажных или пыльных условиях вне щита - степень защиты IP20 недостаточна
• Не подходит для цепей с высоким пусковым током (например, крупные двигатели, сварочные аппараты) - характеристика C имеет ограниченную устойчивость к импульсам
• Максимальное сечение провода - 16 мм2; для больших кабелей потребуется другой автомат
• Не рассчитан на постоянную работу при температуре выше +50 C - не устанавливать рядом с нагревательными элементами

Примеры использования

• Щит квартиры - защита группы розеток на кухне или в ванной
• Офисный щит - питание компьютеров, принтеров, серверов
• Производственный участок - управление светом и маломощными станками
• Подъездный щит дома - распределение энергии между несколькими квартирами

Практические советы

• Выбирая автомат, проверьте, чтобы сечение входящего кабеля не превышало 16 мм2 - иначе соединение будет ненадёжным
• При монтаже в щит с плотной проводкой учтите глубину 50 мм - не забудьте оставить место для открытых крышек
• Для защиты от перенапряжений рекомендуется дополнять эту модель УЗИП или surge protector
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот автомат не имеет функции дифференциальной защиты
• При замене старого автомата - сравните ширину: новый 2-модульный займёт то же место, что два однополюсных устройства
