Выключатель автоматический двухполюсный 50A C 6kA City9 | C9F36250 |Systeme Electric APC

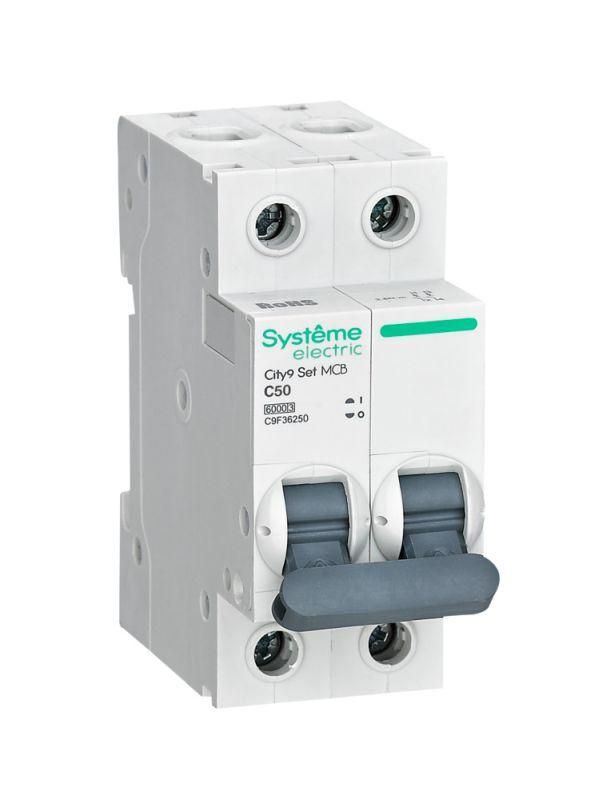

Автоматический выключатель Systeme Electric c9f36250 - двухполюсный (1P+N) прибор на 50 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты бытовых и промышленных цепей переменного тока 230 В. Монтируется на DIN-рейку, обеспечивает надежную коммутацию и безопасную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель c9f36250 защищает электрические сети от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, производственных помещений и объектов с высокой плотностью потребления энергии. Особенно эффективен там, где требуется одновременное отключение фазы и нулевого провода - например, при питании мощных приборов, кондиционеров, нагревательного оборудования.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 2 (1P+N - отключение фазы и нейтрали)
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляция)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - противостояние контакту с пальцами, но не защищён от пыли и влаги
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижает риск повреждения проводки
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 45 мм
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

c9f36250 совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается в шкафах с достаточным свободным местом - глубина монтажа составляет 45 мм. Для правильного подключения используйте кабели сечением до 25 мм2 (медные). Клеммы рассчитаны на одножильные и многожильные провода; перед затяжкой убедитесь, что изоляция удалена полностью, а жилы не выходят за пределы зажима. Механизм мгновенной коммутации позволяет быстро отключить цепь даже при значительном токе - важно соблюдать момент затяжки 2,5 Нм, чтобы избежать перегрева или плохого контакта.

Безопасность и стандарты

Выключатель соответствует требованиям RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Конструкция клемм исключает случайное попадание проводов в заклеммное пространство, снижая риск возгорания. Корпус выполнен из ударопрочного пластика с шестью металлическими заклёпками, обеспечивающими прочность и долговечность. IP20 не требует герметизации, но устройство нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при аварии, минимизация повреждений оборудования
• Безопасные клеммы - предотвращают контакт с токоведущими частями при обслуживании
• Монолитная лицевая панель - устойчивость к механическим воздействиям и деформациям
• Соответствие RoHS 2.0 - экологичность и соответствие международным нормам
• Увеличенный момент затяжки (2,5 Нм) - надёжный контакт при длительной эксплуатации
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

c9f36250 не предназначен для работы в условиях постоянной влажности, прямого попадания воды или высокой запылённости - IP20 не обеспечивает защиту от внешней среды. Не рекомендуется применять в цепях с постоянным током (DC) или при напряжении выше 230 В. Характеристика C не оптимальна для оборудования с очень высоким пусковым током (например, крупные компрессоры, тяжёлые станки); в таких случаях лучше выбрать характеристику D. Также не следует использовать в системах с частым включением-выключением более 10 раз в день - это сокращает срок службы механизма.

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновой печью и кофе-машиной
• Отключение питания кондиционера или теплового насоса
• Щитовая защита для системы отопления с циркуляционным насосом
• Электрощит в мастерской с мощными светильниками и зарядными устройствами

Практические советы

• При замене старого автомата проверьте, что новый c9f36250 имеет ту же ширину (2 модуля) и подходящую отключающую способность (6 кА)
• Не затягивайте клеммы слишком сильно - превышение момента 2,5 Нм может повредить пластиковые элементы
• Используйте индикаторную отвертку после монтажа, чтобы убедиться, что ноль действительно отключен
• Для удобства обслуживания выбирайте место установки с доступом снизу или спереди - задняя часть устройства выступает на 45 мм
• Если в щите много аппаратов, пометьте c9f36250 этикеткой - он управляет двумя проводами (фаза + ноль), что отличает его от обычных 1P-устройств
