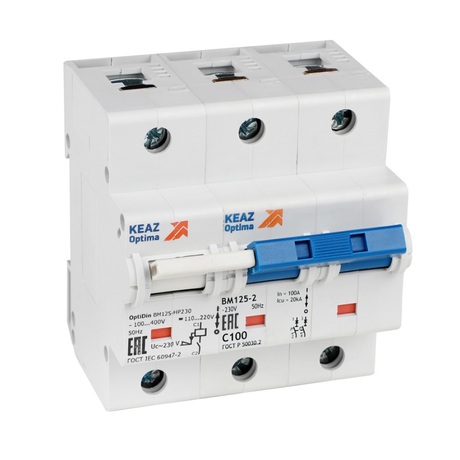

Выключатель автоматический OptiDin BM125 100А 2п D 15кА КЭАЗ (Курский электроаппаратный завод) 336371

Автоматический выключатель КЭАЗ BM125-2D100-НР-14ln-УХЛ3 - это двухполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты цепей до 100 А в условиях повышенной нагрузки и частых пусков оборудования. Подходит для установки в щитах управления промышленными объектами, где требуется надёжное отключение при аварийных ситуациях.

Назначение и область применения

Выключатель КЭАЗ BM125-2D100-НР-14ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет удалённо отключать питание по сигналу от внешнего устройства - например, от системы безопасности, пожарной сигнализации или контроллера. Применяется в системах питания мощных потребителей: насосов, компрессоров, печей, конвейеров, станков с ЧПУ и других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 100 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В AC - работает в однофазных сетях
• Номинальная отключающая способность: 15 кА - способен безопасно отключить максимальный ток короткого замыкания до этого значения
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, не предназначен для уличной установки
• Модульная ширина: 3 модуля (54 мм) - совместим со стандартными DIN-рейками
• Коммутируемый нейтральный проводник - ноль также размыкается при отключении
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ
• Глубина монтажа: 75 мм - требует достаточного места внутри шита
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренным уровнем запыления
• Категория перенапряжения IV - применяется на входе в здание или перед основным оборудованием
• Исполнение УХЛ3 - устойчив к температуре от −40C до +40C и повышенной влажности, подходит для неотапливаемых помещений

Совместимость и монтаж

Выключатель КЭАЗ BM125-2D100-НР-14ln-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 75 мм. Оба полюса имеют клеммы для подключения медных проводников сечением до 50 мм2. Независимый расцепитель имеет два контакта для подключения внешней цепи управления - обычно это слаботочные сигналы 24–230 В AC/DC. Перед подключением проверьте соответствие напряжения управления указанному в документации. Коммутируемый ноль обеспечивает полное отключение цепи - важно при работе с чувствительным оборудованием или в соответствии с требованиями ПУЭ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокий уровень защиты оборудования и персонала. Исполнение УХЛ3 гарантирует работоспособность в условиях холодного климата и повышенной влажности. Отключение при коротком замыкании происходит за доли секунды, что исключает риск возгорания.

Преимущества

• Независимый расцепитель даёт возможность дистанционного отключения без механического воздействия на рычаг
• Характеристика D обеспечивает отказ от ложных срабатываний при пуске двигателей
• Коммутируемый ноль повышает безопасность при обслуживании и ремонте
• Высокая отключающая способность (15 кА) - выше заявленной в аналогичных аппаратах
• Производство КЭАЗ - известный российский бренд с длительным сроком службы и доступными запчастями

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для цепей с постоянным током - только переменный ток 50 Гц
• Запрещено использовать при напряжении выше 230 В - возможен пробой изоляции
• Не следует применять в местах с классом загрязнения 3 и выше (высокая запылённость, металлическая стружка)
• Независимый расцепитель требует внешнего источника питания - без него функция отключения недоступна

Примеры использования

• Защита главного ввода на производстве с мощными электродвигателями
• Отключение конвейерной линии по сигналу от системы пожарной безопасности
• Щит управления насосной станцией с автоматическим отключением при аварии
• Подключение к системе SCADA для удалённого контроля состояния цепи

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля соответствовало номинальному току 100 А - минимальное сечение меди - 25 мм2, лучше 35–50 мм2
• При использовании независимого расцепителя убедитесь, что источник управления имеет достаточную мощность - типовой ток срабатывания около 10–20 мА
• Не забудьте про заземление корпуса щита - даже при IP20 это обязательное условие безопасности
• Для удобства обслуживания используйте дополнительные аксессуары: указатели положения, блокировки, сигнализацию
• При замене старого автомата сверьте глубину монтажа - некоторые модели требуют больше места
