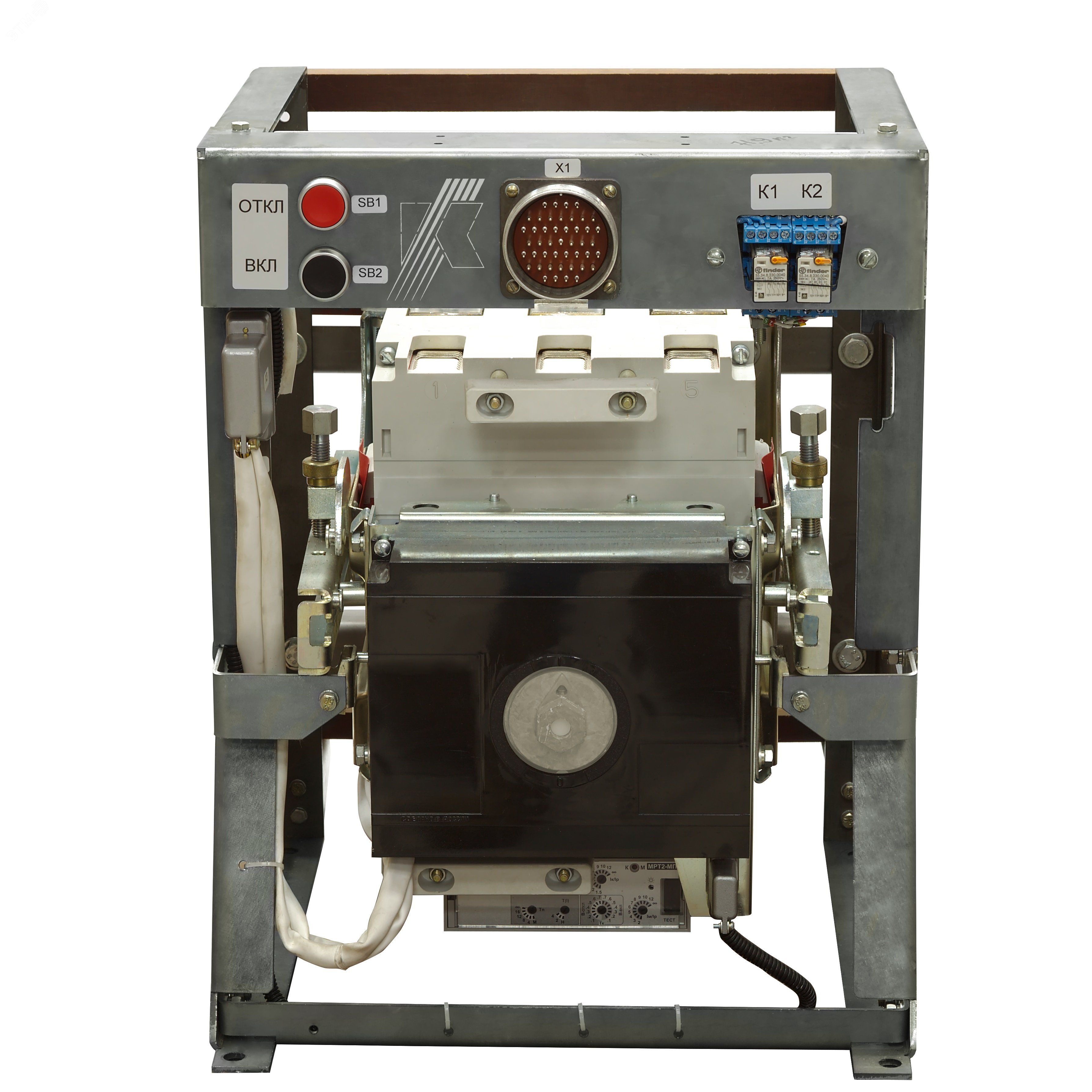

Выключатель автоматический в литом корпусе Электрон М Э06В-56-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС Контактор 82102022 Legrand

Автоматический выключатель Электрон М Э06В-52/56-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС от бренда Контактор Ульяновск предназначен для безопасной коммутации и защиты электрических цепей в существующих установках, где требуется замена устаревших моделей серии Электрон без перестройки шин и вторичных цепей. Этот аппарат - надёжное решение для ремонта и реконструкции объектов, особенно там, где важна совместимость со старой аппаратурой.

Назначение и область применения

Автоматический выключатель Электрон М Э06В-52/56-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС создан как ретрофит-решение - то есть для прямой замены вышедших из строя или морально устаревших автоматов серии Электрон. Он сохраняет габариты, тип крепления и расположение контактов оригинала, что позволяет установить новый аппарат без изменения ячеек, ошиновки и схем управления. Подходит для промышленного оборудования: станков, распределительных щитов, конвейерных систем, энергообъектов с напряжением до 660 В переменного тока. Особенно эффективен при модернизации объектов, где остановка производства недопустима - не требует перехода на временные схемы питания.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: Icu = 50 кА, Ics = 100% от Icu (полная отключающая способность реализуется полностью)
• Управление: катушка включения НР220AC (220 В переменного тока), катушка отключения ПЭ220AC (220 В переменного тока)
• Количество полюсов: 4
• Исполнение: 4З4P - четыре рабочих заземляющих контакта, четырёхполюсная конструкция
• Степень защиты: не указана - применяется в закрытых щитах
• Производство: Россия

Совместимость и монтаж

Автоматический выключатель Электрон М Э06В-52/56-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС физически и механически совместим с установленными ранее автоматами серии Электрон. Его можно устанавливать вместо них без доработки направляющих, клеммных колодок и крепёжных элементов. Для монтажа используйте те же болты, провода и схемы подключения, которые были применены для исходного устройства. Обязательно проверьте соответствие сечения кабеля и нагрузки - 1000 А требуют медных жил с площадью сечения не менее 2×185 мм2 (по нормам ГОСТ 31943). Катушки управления работают от сети 220 В AC - убедитесь, что питание доступно в точке установки.

Преимущества

• Не требует демонтажа шин и переоборудования щита - экономит время и деньги при модернизации
• Полная отключающая способность 50 кА обеспечивает высокую степень безопасности даже при аварийных режимах
• Поддержка двухкатушечного управления (включение и отключение через 220 В AC) - удобно для интеграции в существующие системы контроля
• Российское производство - гарантирует наличие запчастей и сервисной поддержки внутри страны
• Сохранённая совместимость с первоначальными схемами управления снижает риск ошибок при вводе в эксплуатацию

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, открытых площадках или на улице - отсутствует указанная степень защиты IP
• Не рассчитан на постоянный ток - работает только с переменным током до 660 В
• Не имеет встроенной защиты от перегрузки по току - управление осуществляется внешними устройствами; необходимо использовать соответствующие тепловые или электромагнитные реле
• Не подходит для новых проектов, где возможен выбор современных компактных аналогов - оптимален только для замены старых аппаратов

Примеры использования

• Замена автомата серии Электрон в силовой ячейке металлургического завода с током 1000 А
• Обновление распределительного щита на химическом предприятии без остановки технологической линии
• Переделка старого щита управления на пищевом производстве, где невозможно менять кабельную трассу
• Ремонт повреждённого аппарата в системе электроснабжения судостроительного комплекса

Практические советы

• Перед заменой обязательно сверьте номер модели и параметры старого автомата - хотя серия одинаковая, некоторые варианты имеют отличия в исполнении катушек или контактных групп
• Проверьте состояние клемм и изоляции после снятия старого аппарата - возможно, потребуется зачистка или замена проводов
• При использовании в системах с частотным регулированием учтите возможность импульсных помех - желательно установить входные фильтры
• Для длительной службы контролируйте температуру корпуса во время нагрузки - нагрев выше +60 C может указывать на плохой контакт или перегрузку
• Храните документацию по старому оборудованию - она поможет быстрее найти нужные параметры при заказе запасных частей
