Выключатель автоматический в литом корпусе Электрон М Э16В-55-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС Контактор 84160022 Legrand

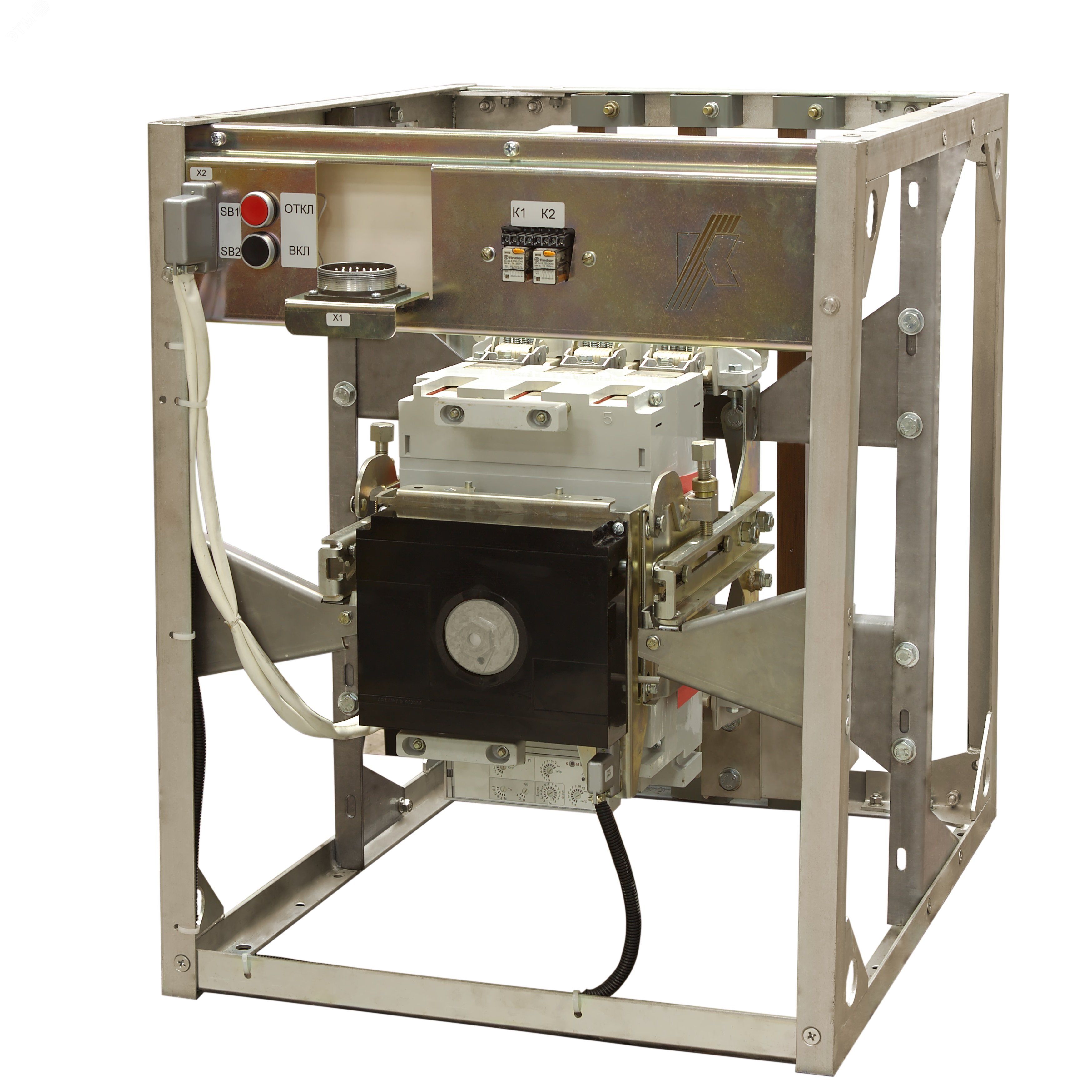

Автоматический выключатель Электрон М Э16В-55-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС от Контактор Ульяновск - это ретрофит-решение для замены устаревших автоматов серии Электрон без перестройки существующей ошиновки и вторичных цепей. Подходит для установки в уже работающих электроустановках, где важна совместимость по габаритам и функциям.

Назначение и область применения

Автоматический выключатель Электрон М Э16В-55-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Его основная задача - замена изношенных автоматов старой серии Электрон в действующих распределительных устройствах. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в системах управления технологическим оборудованием. Особенно эффективен там, где невозможно останавливать производство для реконструкции шкафа или изменения схемы подключения.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение переменного тока: 660 В
• Отключающая способность при коротком замыкании (Icu): до 50 кА
• Эксплуатационная отключающая способность (Ics): 100% от Icu
• Управление: катушка включения/отключения на 220 В AC (НР220AC и ПЭ220AC)
• Количество контактов: 4 заземления + 4 полюса (4З4P)
• Исполнение: вертикальный монтаж, корпус с фиксацией в ячейке
• Производство: Россия

Совместимость и монтаж

Автоматический выключатель Электрон М Э16В-55-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС выполнен по тем же габаритным и крепёжным параметрам, что и оригиналы серии Электрон. Это позволяет установить его вместо старых аппаратов без изменения монтажной платы, ошиновки или клеммных соединений. Катушки управления НР220AC и ПЭ220AC работают от сети 220 В AC - совместимы с большинством существующих схем управления. Для монтажа требуется только отключение питания и демонтаж старого аппарата. Подключение вторичных цепей выполняется аналогично - клеммы расположены в том же порядке.

Преимущества

• Не требует остановки производства - замена возможна в режиме онлайн, без перевода на резервное питание
• Полная механическая и электрическая совместимость с сериями Электрон
• Высокая отключающая способность (50 кА) обеспечивает надёжную защиту даже в мощных сетях
• 100%-я воспроизводимость Ics гарантирует сохранение защитных свойств после нескольких срабатываний
• Локальное производство снижает сроки поставки и повышает доступность запчастей

Ограничения применения

• Не предназначен для работы в цепях постоянного тока - только переменный ток 50–60 Гц
• Поддерживает только управление от 220 В AC; несовместим с катушками на 110 В, 24 В DC или другими напряжениями
• Не имеет встроенной защиты от утечек тока - для дифференциальной защиты требуется дополнительный устройство
• Не рассчитан на частые оперативные включения/выключения - предназначен для защиты, а не для регулярного коммутирования нагрузки

Примеры использования

• Замена автомата 1000 А в силовой ячейке на металлургическом заводе, где остановка линии невозможна
• Обновление защиты в распределительном щите на химическом предприятии с устаревшими автоматами серии Электрон
• Реконструкция системы управления на конвейере без переоборудования пульта и проводки

Практические советы

• Перед заменой проверьте соответствие номинала тока (1000 А) и напряжения (660 В AC) вашей сети
• Убедитесь, что катушки управления соответствуют типу НР220AC и ПЭ220AC - они должны быть подключены именно к 220 В AC
• При монтаже используйте измерительный инструмент для контроля отсутствия напряжения - даже при отключенном питании возможно наличие остаточного заряда
• Для долговечной работы контролируйте состояние контактных групп и чистоту внутри корпуса - особенно в условиях высокой запылённости
• Сохраняйте документацию на старый аппарат - она поможет сверить параметры и выбрать правильную модификацию Электрон М Э16В-55-41-1000А-660AC-НР220AC-ПЭ220AC-4З4P-ВКС
