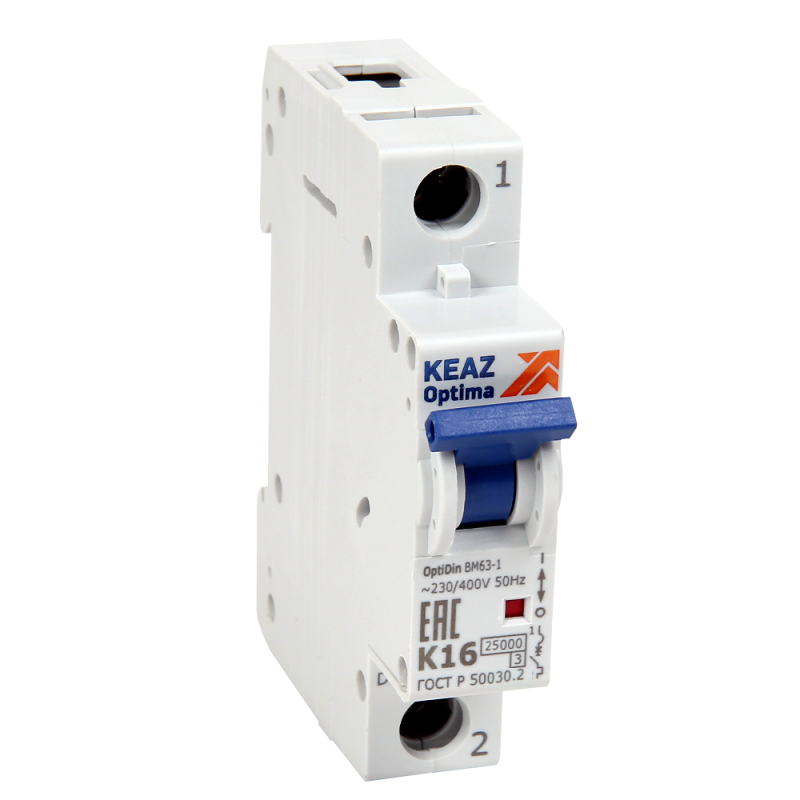

Выключатель автоматический модульный 1п L OptiDin ВМ63-1L10-25-УХЛ3 КЭАЗ 342035

Автоматический однополюсный выключатель ВМ63 (BM63-1L10-25-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Выключатель ВМ63 обеспечивает надежное отключение при высоких токах короткого замыкания до 25 кА и совместим с DIN-рейкой. Его конструкция оптимизирована для работы в условиях повышенной влажности и температурных колебаний - класс исполнения УХЛ3.

Назначение и область применения

Выключатель ВМ63 используется для защиты однофазных цепей переменного тока частотой 50 Гц с номинальным напряжением 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в качестве входного или группового автомата для освещения, розеточных групп, маломощных устройств и оборудования с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: L - чувствительна к длительным перегрузкам, подходит для осветительных и слаботочных цепей
• Частота: 50 Гц
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 75 мм
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: IV - рассчитан на работу в местах с высокими импульсными перенапряжениями (например, на вводе в здание)
• Степень загрязнения: 2 - допустима средняя степень запыления и конденсации
• Максимальное сечение подключаемого провода: до 35 мм2

Совместимость и монтаж

Выключатель ВМ63 монтируется на стандартную DIN-рейку шириной 35 мм. Ширина устройства соответствует одному модулю - легко устанавливается рядом с другими автоматами в щите. Для фиксации используется защелка на задней части корпуса. Зажимы позволяют надежно закрепить медные провода сечением от 0,5 до 35 мм2 - без необходимости использования наконечников. Перед подключением проверьте соответствие сечения провода и максимального тока нагрузки. Монтаж возможен только в вертикальном положении.

Безопасность и стандарты

Выключатель ВМ63 соответствует требованиям ГОСТ Р 50345 и международному стандарту IEC 60898-1. Корпус изготовлен из самозагасающегося пластика, не поддерживающего горение. Серебросодержащие напайки на контактах повышают долговечность и снижают риск нагрева. Индикатор состояния контактов позволяет визуально определить, находится ли автомат во включенном или отключенном состоянии. Реестр промышленной продукции РФ №10385134 подтверждает соответствие требованиям законодательства Российской Федерации.

Преимущества

• Двойной разрыв контактов и двухступенчатая система гашения дуги - увеличивает срок службы и безопасность при аварийных отключениях
• Профессиональное охлаждение благодаря профилированным углублениям на корпусе - снижает нагрев при длительной работе
• Надежные зажимы с усилием затяжки, обеспечивающим минимальное переходное сопротивление
• Индикатор положения контактов - удобство диагностики без тестера
• Поддержка больших сечений проводов (до 35 мм2) - исключает необходимость в дополнительных соединителях
• Не поддерживающий горение материал корпуса - минимизирует риск распространения пламени

Ограничения применения

Выключатель ВМ63 не предназначен для использования вне помещений или в условиях постоянной влаги - степень защиты IP20 не обеспечивает защиту от брызг и пыли. Не рекомендован для защиты мощных двигателей или оборудования с высокими пусковыми токами - характерistica “L” слишком чувствительна к кратковременным перегрузкам. Нельзя использовать в сетях постоянного тока. Температурный режим ограничен классом УХЛ3 - эксплуатация при температурах ниже -40C или выше +40C недопустима.

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для освещения в коридоре, туалете или кладовой
• Щитовая защита для холодильника, микроволновки, стиральной машины
• Групповой автомат в распределительном щите производственного помещения с низкой плотностью нагрузки

Практические советы

• Выбирая автомат ВМ63, убедитесь, что суммарная нагрузка на цепь не превышает 10 А - лучше иметь запас по току
• При подключении многожильных проводов используйте наконечники типа НШВИ для лучшей фиксации в зажимах
• Перед установкой проверьте глубину монтажа - 75 мм требуют достаточного места внутри щита
• Для обслуживания щита с несколькими автоматами выбирайте модели с одинаковым цветом индикаторов - это ускоряет поиск отключённых участков
• Выключатель ВМ63 можно дополнительно оборудовать вспомогательными контактами или расцепителями - возможность есть, но требуется заказывать отдельно
