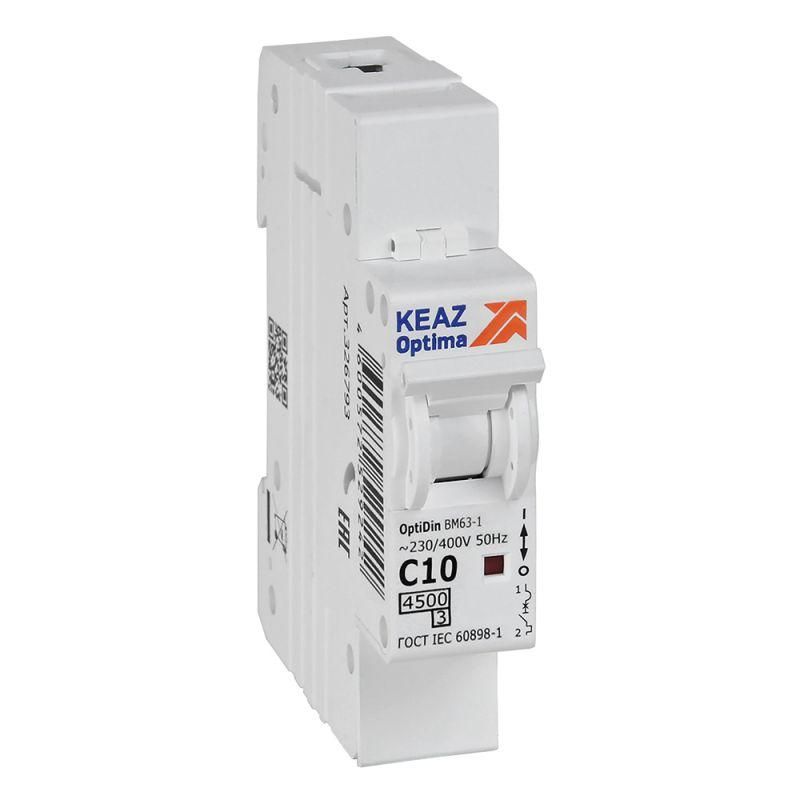

Выключатель автоматический модульный 1п C 10А 4.5кА OptiDin BM63-1C10-4.5-УХЛ3 КЭАЗ 326793

Автоматический выключатель однополюсный 10А C 4,5кА AC модульный BM63-1C10-4,5-УХЛ3 - это надёжное устройство защиты от перегрузок и коротких замыканий для бытовых и распределительных щитов. Произведённый компанией КЭАЗ, он сочетает компактность, высокую отключающую способность и устойчивость к широкому диапазону температур, что делает его популярным решением в жилой застройке.

Назначение и область применения

Автоматический выключатель однополюсный 10А C 4,5кА AC модульный BM63-1C10-4,5-УХЛ3 предназначен для защиты однофазных электрических цепей напряжением до 230 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку - до 30 раз в сутки. Устройство применяется в распределительных, квартирных и этажных щитах жилых домов, офисов и общественных зданий. Подходит для защиты освещения, розеточных групп, бытовой техники и других слаботочных потребителей.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с умеренным пусковым током (например, лампы, холодильники, насосы).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В - рабочее напряжение сети, соответствует стандартному бытовому напряжению в России.
• Количество полюсов: 1 - управляет одной фазой, используется в однофазных сетях.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого сечения, включая распространённые 1,5 и 2,5 мм2.
• Модульная ширина: 1 модуль - занимает 18 мм по стандарту DIN, легко помещается в типовые щиты.
• Степень защиты IP20: защищает от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита.
• Рабочий температурный диапазон: от –70 C до +60 C - допускает эксплуатацию даже в неотапливаемых помещениях зимой.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловые повреждения в цепи.
• Частота: 50 Гц - рассчитан на стандартную российскую сеть.

Совместимость и монтаж

Автоматический выключатель однополюсный 10А C 4,5кА AC модульный BM63-1C10-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа 35 мм. Ширина 1 модуль позволяет размещать несколько таких устройств в одном ряду. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 25 мм2. Глубина монтажа составляет 75 мм - убедитесь, что внутренний объём щита достаточен. Устройство совместимо со всеми щитами, поддерживающими серию OptiDin BM63. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Категория перенапряжения IV и степень загрязнения 2 обеспечивают надёжную работу в условиях обычных жилых и административных помещений. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения, таким как удары молнии в ЛЭП.

Преимущества

• Высокая отключающая способность 4,5 кА - обеспечивает безопасность даже при значительных аварийных токах.
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых местах, например, на лестничных клетках или в подъездных щитах.
• Класс токоограничения 3 - минимизирует риск возгорания при КЗ благодаря быстрому гашению дуги.
• Совместимость с системой OptiDin - позволяет легко заменить старый автомат или расширить щит без переделок.
• Удобная маркировка - четко указаны номинал, характеристика и логотип производителя, упрощает обслуживание.

Ограничения применения

• Не предназначен для трёхфазных цепей - требуется три отдельных устройства для защиты всех фаз.
• IP20 не защищает от влаги - запрещено монтировать в сырых, открытых или уличных местах.
• Не подходит для мощных двигателей с высоким пусковым током (более 5–7×Iн) - для них лучше выбрать характеристику D.
• Максимум 30 операций включения/выключения в день - частое ручное управление может снизить срок службы контактов.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отключение световой линии в коридоре или на лестнице.
• Щит на этаже многоквартирного дома - один автомат на одну квартиру.
• Подключение бойлера, стиральной машины или другого оборудования мощностью до 2,3 кВт.
• Распределительный щит в частном доме с несколькими однополюсными автоматами на каждую группу нагрузок.

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод может нагреваться, даже если автомат не сработает.
• Избегайте установки рядом с источниками тепла - высокая температура вокруг может вызывать ложные срабатывания.
• При сборке щита используйте качественные перемычки - плохой контакт увеличивает вероятность перегрева.
• Если планируете подключать светодиодные светильники или зарядные устройства - они имеют малый пусковой ток, поэтому характеристика C идеально подходит.
• Для долговечности не используйте автомат как обычный рубильник - включайте/отключайте его только при необходимости, а не ежедневно.
