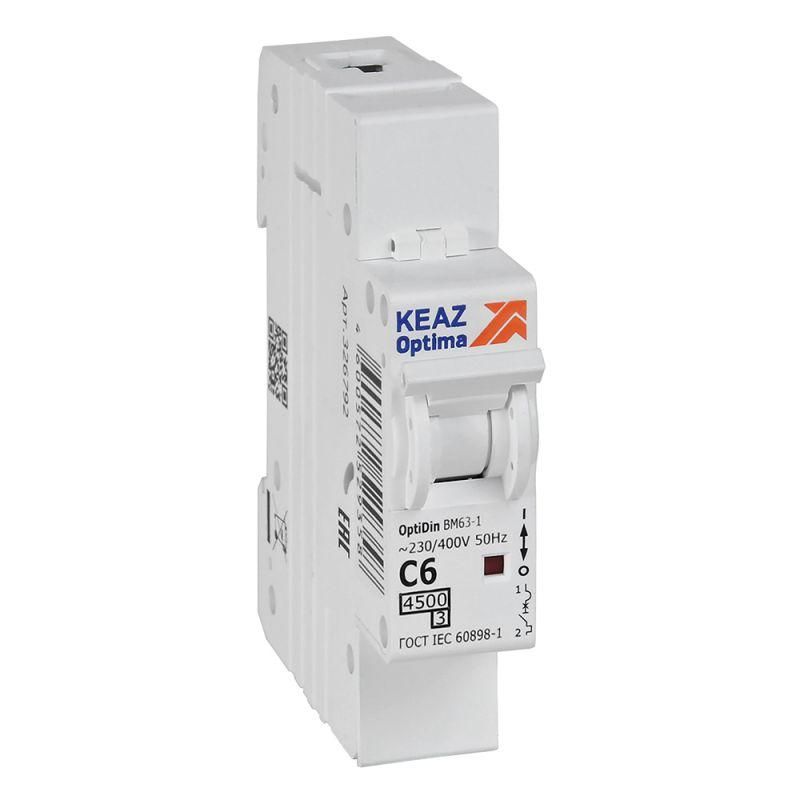

Выключатель автоматический модульный 1п C 6А 4.5кА OptiDin BM63-1C6-4.5-УХЛ3 КЭАЗ 326792

Автоматический выключатель однополюсный 6А C 4,5кА AC модульный BM63-1C6-4,5-УХЛ3 - это надёжное устройство защиты от перегрузок и коротких замыканий для бытовых и распределительных щитов. Произведённый компанией КЭАЗ, он входит в серию OptiDin BM63 и предназначен для установки в условиях умеренного климата.

Назначение и область применения

Автоматический выключатель BM63-1C6-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В переменного тока частотой 50 Гц. Он используется для защиты проводки в квартирах, домах, этажных и распределительных щитах. Подходит для нагрузок с умеренным пуском тока - освещение, розеточные группы, бытовые приборы. Устройство обеспечивает безопасную работу цепей и позволяет вручную включать/выключать питание до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для нагрузок с умеренной пиковой нагрузкой (например, люминесцентные светильники, насосы).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В / Номинальное напряжение изоляции: 230 В - рассчитан на использование в сетях 220–240 В.
• Количество полюсов: 1 - управляет одной фазой, применяется в однофазных цепях.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Ширина по модулю: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Рабочий температурный диапазон: от –70 C до +60 C - допускает эксплуатацию в холодных помещениях, включая неотапливаемые здания.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Частота: 50 Гц - для сетей стандарта Европы и России.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения.
• Категория перенапряжения: IV - предназначен для установки на входе в объект, где возможны самые высокие переходные процессы.

Совместимость и монтаж

BM63-1C6-4,5-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной 75 мм внутри щита. Выключатель легко фиксируется механически - достаточно защёлкнуть его на рейке. Подключение проводов осуществляется через верхние или нижние зажимы (в зависимости от направления питания); рекомендуется использовать клеммы с усилием затяжки 0,8–1,0 Нм. Совместим со всеми изделиями серии OptiDin BM63 и BM125 - можно собирать комплексные щиты с другими автоматами, УЗО и реле.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, что повышает безопасность при аварийных ситуациях. Конструкция исключает возможность случайного контакта с токоведущими частями благодаря корпусу из самозатухающего термопластичного материала. Сертифицирован для использования в жилых и общественных зданиях.

Преимущества

• Высокая надёжность при работе в широком диапазоне температур - особенно актуально для неотапливаемых помещений.
• Компактность: всего 1 модуль, экономит место в щите.
• Индикация положения: рычаг четко показывает состояние - «вкл»/«выкл»/«трип».
• Поддержка большого диапазона сечений проводов - удобно при использовании различных типов кабеля.
• Производится КЭАЗ - известным российским производителем с проверенной качественной базой.

Ограничения применения

• Не предназначен для защиты трёхфазных цепей - требуются трёхполюсные аналоги.
• IP20 не допускает установку во влажных местах (ванная, бассейн, улица) - нужна дополнительная защита или устройства с более высокой степенью защиты.
• Характеристика C не подходит для мощных двигателей или сварочных аппаратов - там лучше выбрать характеристику D.
• Не следует использовать для частых ручных включений более 30 раз в день - это может снизить срок службы механизма.

Примеры использования

• Защита осветительной группы в спальной комнате.
• Щиток на этаже многоквартирного дома - защита нескольких розеточных контуров.
• Распределительный щит в частном доме для группы розеток на кухне.
• Щит в подвале или кладовой с ограниченным обогревом - благодаря широкому температурному диапазону.

Практические советы

• Выбирая автомат BM63-1C6-4,5-УХЛ3, убедитесь, что суммарная мощность подключённых приборов не превышает 1,4 кВт (при 230 В и 6 А).
• При сборке щита используйте провода сечением не менее 2,5 мм2 для розеток - даже если автомат рассчитан на 25 мм2, меньшее сечение обеспечит безопасность.
• Не путайте этот автомат с двухполюсными или УЗО - он не даёт защиту от утечки тока.
• Проверьте соответствие глубины щита (75 мм) перед покупкой - некоторые бюджетные модели слишком малы.
• Для систем с высокой вероятностью перегрузок (например, старая проводка) стоит дополнительно установить УЗО после этого автомата.
