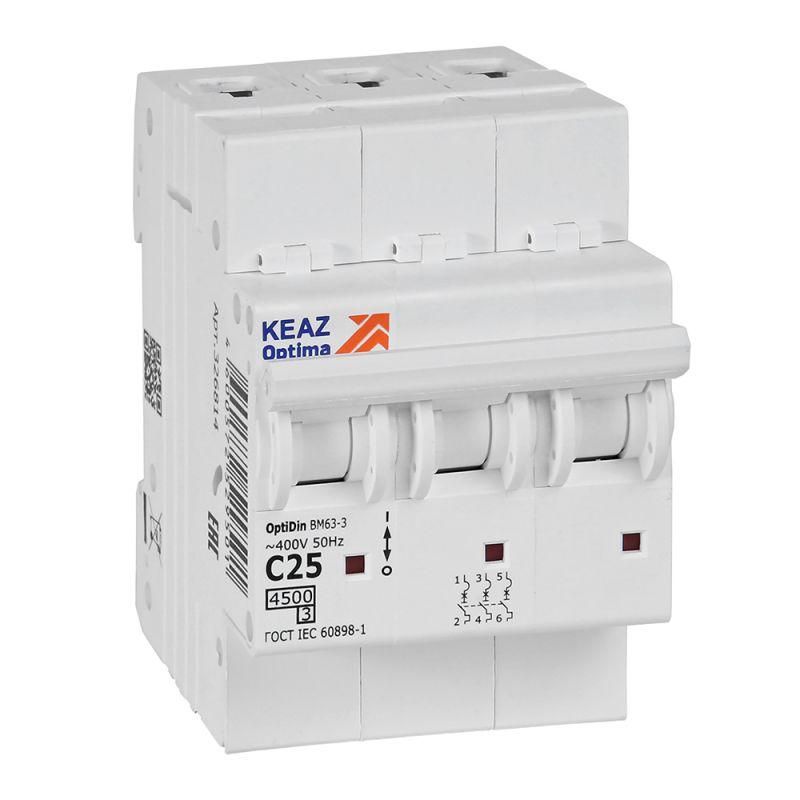

Выключатель автоматический трехполюсный 25А C 4,5кА AC OptiDin BM63-3C25-4,5-УХЛ3 - 326814 КЭАЗ

Автоматический выключатель модульный трехполюсный 25А C 4,5кА AC УХЛ3 BM63-3C25-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Этот выключатель сочетает надежную коммутацию, компактность и устойчивость к широкому диапазону температур, что делает его популярным решением для бытовой и общественной электросети.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А C 4,5кА AC УХЛ3 BM63-3C25-4,5-УХЛ3 защищает трёхфазные цепи напряжением до 400 В, частотой 50 Гц. Он обеспечивает безопасное отключение при превышении тока (перегрузка) или аварийном замыкании. Применяется в распределительных, этажных и квартирных щитах жилых домов, офисов, малых объектов коммерческой недвижимости. Подходит для питания групповой нагрузки: освещения, розеток, бытовых приборов, насосов, вентиляторов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно; при срабатывании отключаются все фазы;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, светильники, насосы, компьютеры);
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380/220 В;
• Ширина: 3 модуля (54 мм) - занимает стандартное место на DIN-рейке;
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен;
• Рабочая температура: от –70 C до +60 C - работает даже в холодных помещениях (чердачные щиты, неотапливаемые зоны);
• Частота: 50 Гц - для сетей России и стран СНГ;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Степень загрязнения 2 - допустимо наличие пыли и небольшой влаги, характерно для внутренних помещений.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 25А C 4,5кА AC УХЛ3 BM63-3C25-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное пространство глубиной не менее 75 мм. Подключение проводов осуществляется через зажимы сверху и снизу - можно использовать провода сечением от 1 до 25 мм2. Надёжно фиксируется механическим защёлкивающим механизмом. Совместим со всеми устройствами серии OptiDin BM63 и BM125 - позволяет собирать щиты с единым дизайном и функционалом. Не рекомендуется устанавливать рядом с источниками тепла выше +60 C.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатом соответствия и исполнением УХЛ3 - устойчив к умеренному климатическому воздействию: влажности, колебаниям температуры, пыли. Конструкция исключает самопроизвольное включение после срабатывания. Отключение происходит при любых условиях, в том числе при снижении напряжения ниже 70 % от номинала.

Преимущества

• Высокая коммутационная способность 4,5 кА - надёжно справляется с аварийными токами в типовых жилых сетях;
• Узкий профиль (3 модуля) - экономит место в щите, особенно важен при ограниченном пространстве;
• Работает при экстремально низких температурах (–70 C) - подходит для неотапливаемых щитовых комнат;
• Поддержка широкого диапазона сечений проводов - удобен при использовании как тонких, так и мощных кабелей;
• Совместимость с серией OptiDin - легко заменяется другими элементами того же семейства;
• Наличие возможности дополнительной комплектации - можно установить блоки сигнализации, расцепители, дугогашение.

Ограничения применения

• Не предназначен для защиты однофазных цепей - используется только в трёхфазных системах;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных местах (ванная, баня, улица);
• Максимум 30 операций включения/выключения в сутки - не подходит для частого ручного управления (например, для оборудования с регулярным запуском);
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо дополнительно устанавливать устройства дифференциального тока;
• Не рекомендован для цепей с высокими пусковыми токами (более 7–10×Iн) - например, крупные двигатели лучше защищать характеристикой D.

Примеры использования

• Защита группы розеток в квартире с несколькими потребителями (стиральная машина, микроволновка, холодильник);
• Щит на этаже многоквартирного дома - управление питанием нескольких квартир;
• Общий ввод в частном доме с трёхфазным подключением;
• Питание системы вентиляции или насоса в подвале;
• Распределительный щит в административном здании для группового отключения.

Практические советы

• Выбирая автоматический выключатель модульный трехполюсный 25А C 4,5кА AC УХЛ3 BM63-3C25-4,5-УХЛ3, проверьте суммарную мощность подключаемых устройств - она не должна превышать 11 кВт при 380 В;
• При сборке щита используйте провода одинакового сечения - не затягивайте слишком сильно зажимы, чтобы не повредить контакты;
• Если планируете подключать оборудование с высоким пусковым током (электромоторы), рассмотрите вариант с характеристикой D вместо C;
• Для увеличения безопасности добавьте УЗО перед этим автоматом - он не защищает от утечек тока;
• Проверяйте соответствие глубины монтажа (75 мм) внутреннему объему вашего щита - некоторые модели имеют меньший отступ;
• При работе в холодных помещениях убедитесь, что температура не опускалась ниже –70 C - это крайний предел, а не рабочая норма.
