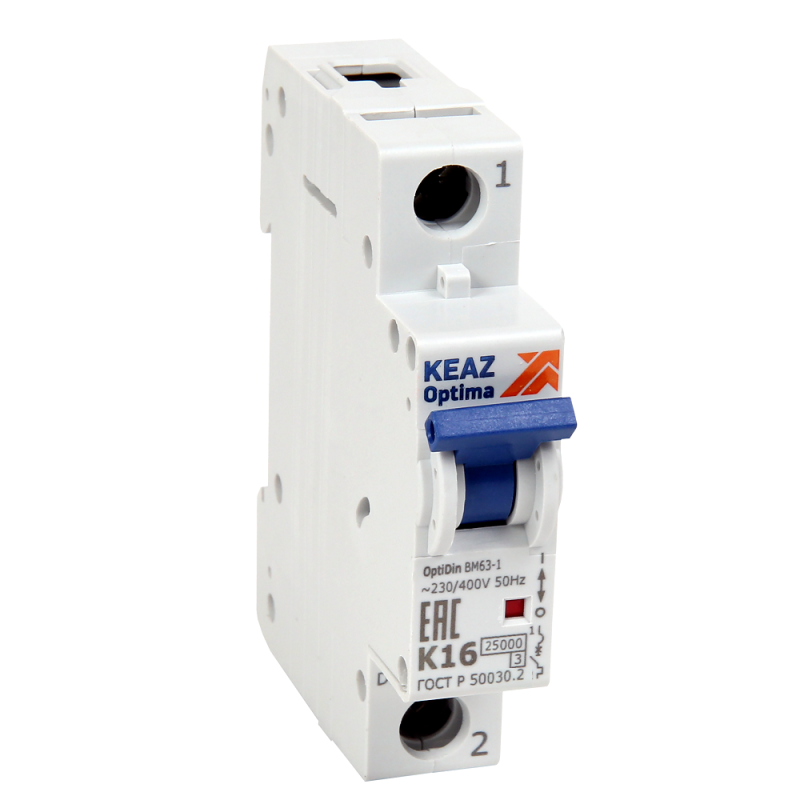

Выключатель автоматический однополюсный 16А L OptiDin ВМ63-1L16-25-УХЛ3 - 342037 КЭАЗ

Автоматический однополюсный выключатель ВМ63-1L16-25-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот выключатель ВМ63-1L16-25-УХЛ3 обеспечивает надёжную коммутацию при токе до 16 А и отключает цепь за доли секунды при аварийных ситуациях.

Назначение и область применения

Выключатель ВМ63-1L16-25-УХЛ3 используется для защиты однофазных цепей переменного тока с номинальным напряжением 230 В и частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений. Применяется для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с переменным током 230 В
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальная отключающая способность: 25 кА - способен безопасно отключить цепь даже при сверхтоке до 25 тысяч ампер
• Характеристика срабатывания: L - медленное срабатывание при перегрузке, подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы)
• Класс токоограничения: 3 - быстро ограничивает ток короткого замыкания, снижая тепловую и механическую нагрузку на провода
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и воды; предназначена для внутренней установки в закрытых щитах
• Частота: 50 Гц - оптимизирован для работы в российских и европейских сетях
• Категория перенапряжения: IV - устойчив к импульсным перенапряжениям, что важно для зон с высоким риском грозовых скачков
• Модульная ширина: 1 модуль - занимает 17,5 мм в DIN-рейке, позволяет экономить место в щите
• Глубина монтажа: 75 мм - требует свободного пространства за щитом для правильной установки
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Выключатель ВМ63-1L16-25-УХЛ3 совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в любые типовые распределительные щиты с достаточным местом. Для монтажа требуется доступ к задней части щита - глубина 75 мм должна быть учтена при проектировании корпуса. Выключатель можно легко защёлкнуть на рейке и подключить провода сечением до 2,5 мм2. Возможна дополнительная комплектация: например, установка дополнительных контактов или блокировок по заказу.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытового и аналогичного назначения. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Конструкция исключает случайное прикосновение к токоведущим частям благодаря степени защиты IP20 и изоляционному корпусу.

Преимущества

• Высокая отключающая способность (25 кА) повышает надёжность в условиях слабых входных линий или старых проводок
• Характеристика L позволяет использовать выключатель с оборудованием, имеющим длительные пусковые токи - например, холодильниками, компрессорами, светильниками с ЭПРА
• Минимальная ширина (1 модуль) даёт возможность компактной сборки щитов
• Произведён на заводе КЭАЗ - известном российском производителе с проверенной качественной базой

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных средах - степень защиты IP20 не защищает от влаги и пыли
• Не работает в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для защиты мощных трёхфазных двигателей - нужен трёхполюсный автомат
• Не имеет функции дифференциального тока - для защиты от утечек требуется установка УЗО перед этим автоматом

Примеры использования

• Защита группы розеток в квартире
• Автомат для освещения в коридоре или комнате
• Щитовая защита для стиральной машины, бойлера или микроволновой печи
• Распределительный щит на производстве для питания контроллеров, датчиков, малых насосов

Практические советы

• Выбирая этот выключатель ВМ63-1L16-25-УХЛ3, убедитесь, что суммарная мощность подключаемых устройств не превышает 3,7 кВт (при 230 В и 16 А)
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на точность срабатывания
• Подключение проводов выполняйте плотно - плохой контакт вызывает нагрев и преждевременный выход из строя
• Если в цепи есть чувствительная электроника - обязательно используйте параллельно УЗО
• Проверьте соответствие глубины монтажа (75 мм) вашему щиту - недостаток места затруднит установку и обслуживание
