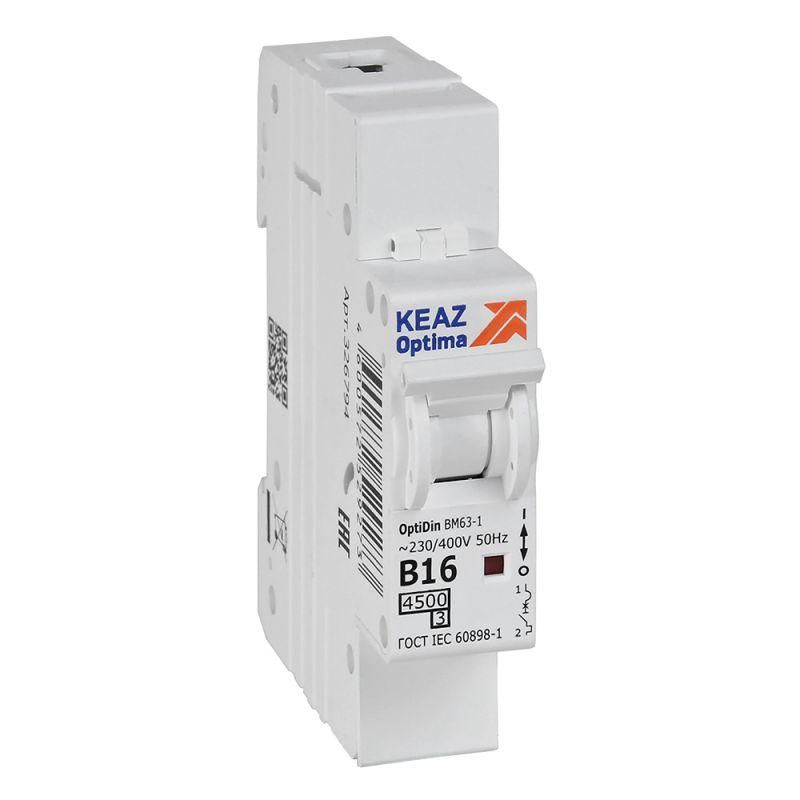

Выключатель автоматический модульный 1п B 16А 4.5кА OptiDin BM63-1B16-4.5-УХЛ3 КЭАЗ 329501

Автоматический выключатель однополюсный 16А B 4,5кА AC модульный BM63-1B16-4,5-УХЛ3 - надёжное устройство защиты от перегрузок и коротких замыканий для бытовых и распределительных щитов. Произведённый компанией КЭАЗ, он входит в серию OptiDin BM63 и предназначен для установки в условиях умеренного климата.

Назначение и область применения

Автоматический выключатель BM63-1B16-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В переменного тока с частотой 50 Гц. Он используется для предотвращения повреждений проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, квартирах, этажных и распределительных щитах. Также применяется в системах освещения, розеточных группах и маломощных бытовых приборах.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может безопасно проводить длительно.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен прибор.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства, холодильники).
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно мощных.
• Ширина по модулю: 1 модуль - занимает стандартную ширину 17,5 мм на DIN-рейке.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не герметичен; требует установки внутри закрытого щита.
• Рабочий температурный диапазон: от –70 C до +60 C - обеспечивает работу даже в неотапливаемых помещениях зимой.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, такие как удары молнии или коммутационные помехи.

Совместимость и монтаж

BM63-1B16-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания задней части корпуса на рейку. Для подключения используются винтовые зажимы, доступные после снятия крышки. Сечение провода - от 1 до 25 мм2, что покрывает большинство бытовых задач. Глубина монтажа составляет 75 мм - учтите этот размер при проектировании щита. Выключатель совместим со всеми элементами серии OptiDin BM63 и BM125, позволяя легко расширять щит.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Применение в условиях степени загрязнения 2 допускает эксплуатацию в типичных жилых и офисных помещениях без запылённости.

Преимущества

• Высокая отключающая способность 4,5 кА - гарантирует безопасность даже при серьёзных КЗ в старых сетях.
• Характеристика B - оптимальна для бытовых потребителей, не даёт ложных срабатываний при пуске двигателей (например, в микроволновках).
• Устойчивость к экстремальным температурам - работает в неотапливаемых подъездах и чердачных щитах.
• Поддержка широкого диапазона сечений проводов - удобно при замене или модернизации проводки.
• Совместимость с другими изделиями серии OptiDin - позволяет собирать унифицированные щиты без адаптеров.

Ограничения применения

• Не предназначен для работы в открытых или влажных местах - степень защиты IP20 исключает установку вне щита.
• Не подходит для трёхфазных цепей - требуется использовать трёхполюсные модели при необходимости.
• Не рекомендован для частых ручных включений более 30 раз в день - это может сократить срок службы механизма.
• Не следует применять в цепях с постоянным током (DC) - только для переменного тока 50 Гц.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отключение осветительной цепи на лестничной клетке.
• Щиток на этаже многоквартирного дома - один BM63-1B16-4,5-УХЛ3 на каждую квартиру.
• Защита бойлера или стиральной машины в распределительном щите.

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод может нагреваться, даже если автомат не сработает.
• Используйте BM63-1B16-4,5-УХЛ3 там, где нагрузка не превышает 3,5 кВт (при 230 В): это максимум для 16 А.
• При сборке щита оставляйте минимум 10 мм свободного места вокруг автомата для лучшего теплоотвода.
• Если в вашем доме часто возникают скачки напряжения - эта модель с классом перенапряжения IV будет особенно актуальна.
• Для замены старого автомата - убедитесь, что новый имеет ту же характеристику (B) и номинальный ток (16 А), чтобы не нарушить координацию защиты всей цепи.
