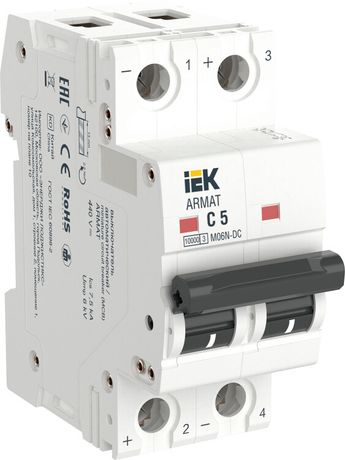

Выключатель автоматический модульный 2п C 5А M06N-DC ARMAT IEK AR-M06N-2-C005DC

Автоматический выключатель модульный 2-полюсный C 5А серия M06N-DC - надёжное устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, совместим с системами на базе IEK (ИЭК) серии ARMAT, артикул ar-m06n-2-c005dc.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный C 5А серия M06N-DC предназначен для защиты цепей постоянного тока (DC) в устройствах с напряжением до 440 В. Обеспечивает автоматическое отключение при перегрузках и коротких замыканиях, а также позволяет вручную отключить питание для обслуживания. Подходит для использования в системах с источниками постоянного тока: солнечными батареями, светодиодным освещением, зарядными станциями, промышленной автоматикой, транспортом и оборудованием на DC-питании.

Технические характеристики

• Номинальный ток: 5 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - защищает два провода (плюс и минус) в цепи постоянного тока
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, подходит для нагрузок со средним пуском (например, LED-драйверы, насосы)
• Номинальное напряжение: 440 В - рабочее напряжение постоянного тока; предельное напряжение изоляции - 500 В
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочий диапазон температур: от –40 C до +70 C - работает в суровых условиях, включая холодные помещения и жаркие щитовые
• Подключение проводов: винтовые зажимы, сечением 1–25 мм2 - подходят медные одножильные и многожильные провода
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Механическая износостойкость: 20 000 циклов - выдерживает 20 тысяч включений/выключений
• Материал корпуса: пластик - устойчив к воздействию внешней среды, не горюч
• Степень загрязнения: 2 - рассчитан на использование в помещениях с нормальным уровнем запылённости

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный C 5А серия M06N-DC монтируется на стандартную DIN-рейку шириной 35 мм. Занимает 2 модуля (36 мм по ширине). Совместим с другими аппаратами серии ARMAT, что обеспечивает единый стиль сборки распределительных щитов. Для подключения используются винтовые зажимы - затяжка осуществляется отвёрткой. Наличие возможности подключения шинами PIN/FORK позволяет организовать быстрое и надёжное распределение питания внутри щита без лишних перемычек.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ и проходит регулярные испытания на заводе. Конструкция имеет повышенную механическую прочность и улучшенную дугогасительную камеру, обеспечивающую безопасное гашение дуги даже при высоких токах КЗ. Применение в цепях постоянного тока требует учёта особенностей дугового разряда - здесь устройство специально адаптировано для DC, в отличие от аналогов для переменного тока.

Преимущества

• Высокая скорость срабатывания - снижает риск повреждения оборудования при аварии
• Увеличенная прочность конструкции - долговечность в условиях частых операций
• Широкий диапазон температур - можно использовать вне теплых помещений
• Чёткая визуальная индикация положения контактов - легко определить, включен или отключен
• Совместимость с шинами PIN/FORK - ускоряет сборку и снижает количество соединений

Ограничения применения

• Не предназначен для работы в цепях переменного тока (AC) - применение на AC приведёт к отказу
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать в открытых или сырых местах без дополнительной защиты
• Максимальное напряжение 440 В DC - не используется в системах выше этого значения, включая HVDC
• Не рекомендован для цепей с очень частыми включениями (более 10 раз в час) - хотя ресурс 20 000 циклов, частые операции снизят срок службы

Примеры использования

• Щиты солнечных электростанций - защита PV-цепей от перегрузок
• Зарядные станции для электромобилей - управление и защита DC-выходов
• Промышленные контроллеры и PLC - отключение питания модулей при аварии
• Системы освещения на основе LED с драйверами - защита от скачков тока
• Железнодорожная автоматика и трамваи - где применяются сети постоянного тока

Практические советы

• Выбирая автоматический выключатель модульный 2-полюсный C 5А серия M06N-DC, убедитесь, что ваша система использует именно постоянный ток - он не работает на AC!
• Проверьте сечение проводов: минимальное - 1 мм2, максимальное - 25 мм2. Перегрузка зажима вызывает нагрев и выход из строя.
• При сборке щита используйте шины PIN/FORK - так легче сделать параллельные ответвления без множества проводов.
• Не закрывайте устройство герметичными крышками - IP20 не предусматривает герметизации, нужна вентиляция.
• Для систем с высокой вероятностью КЗ (например, батарейные массивы) убедитесь, что суммарный ток КЗ не превышает 10 кА - иначе выбирайте более мощный аппарат.
