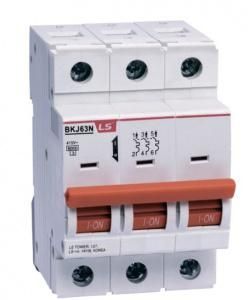

Автоматический выключатель BKJ63N 3P C50 - 06131197R0 LSIS

Автоматический выключатель модульный 3-полюсный BKJ63N C50 от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного и коммерческого оборудования, где требуется надёжная защита трёхфазной сети.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный BKJ63N C50 защищает трёхфазные линии питания от сверхтоков. Его используют в системах управления двигателями, конвейерах, насосах, компрессорах и другом оборудовании с мощностью до 11–12 кВт при напряжении 400 В. Устанавливается в шкафах и щитах по стандарту DIN 43880.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Характеристика срабатывания: C - предназначена для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Максимальное рабочее напряжение: 415 В переменного тока (AC)
• Категория применения: AC-15 (для управляемых нагрузок, таких как контакторы и реле)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки в закрытый щит)
• Разрывная способность: 10 кА
• Монтаж: на Din-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный BKJ63N C50 совместим со всеми стандартными Din-рейками шириной 35 мм. Для подключения используйте провода сечением от 1,5 до 25 мм2 (медь). Клеммы затягиваются отверткой - момент затяжки не более 1,5 Нм. Обязательно соблюдайте полярность фаз L1, L2, L3 при подключении. Выключатель не имеет встроенной дуговой защиты - не применяйте в условиях высоких импульсных нагрузок без внешних мер защиты.

Безопасность и стандарты

Произведён в соответствии с международным стандартом IEC/EN 60947-2. Соответствует требованиям безопасности для электроустановок в зонах с нормальными условиями эксплуатации. Сертифицирован для использования в промышленных объектах Европы и стран СНГ.

Преимущества

• Устойчив к механическим воздействиям благодаря прочному корпусу из самозатухающего пластика
• Чёткая визуальная индикация положения: рычаг вверх - включено, вниз - отключено
• Высокая коммутационная способность - способен безопасно отключить ток короткого замыкания до 10 кА
• Изготовлен компанией LS Electric - известным производителем с проверенной надёжностью в промышленном секторе

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе - требует установки в закрытый щит с защитой минимум IP54
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >15 кВт) - возможны ложные срабатывания
• Не имеет функции дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО
• Не рекомендован для частого ручного включения/выключения - рассчитан на аварийное отключение, а не на оперативное управление

Примеры использования

• Защита трёхфазного электродвигателя 7,5 кВт на конвейере
• Щит управления насосной станцией с тремя насосами
• Распределительный щит торгового центра для групп освещения и вентиляции
• Линия питания станка с ЧПУ

Практические советы

• Перед установкой проверьте соответствие номинального тока (50 А) нагрузке - не допускайте постоянной работы близко к предельному значению
• При монтаже в плотную группировку с другими автоматами обеспечьте воздушный зазор не менее 10 мм для лучшего теплоотвода
• Обозначьте каждый автомат в щите - особенно важно для 3-полюсных устройств, чтобы избежать путаницы при обслуживании
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать нагрев
• Если нужна защита от утечек тока - параллельно установите УЗО с номиналом 30 мА
