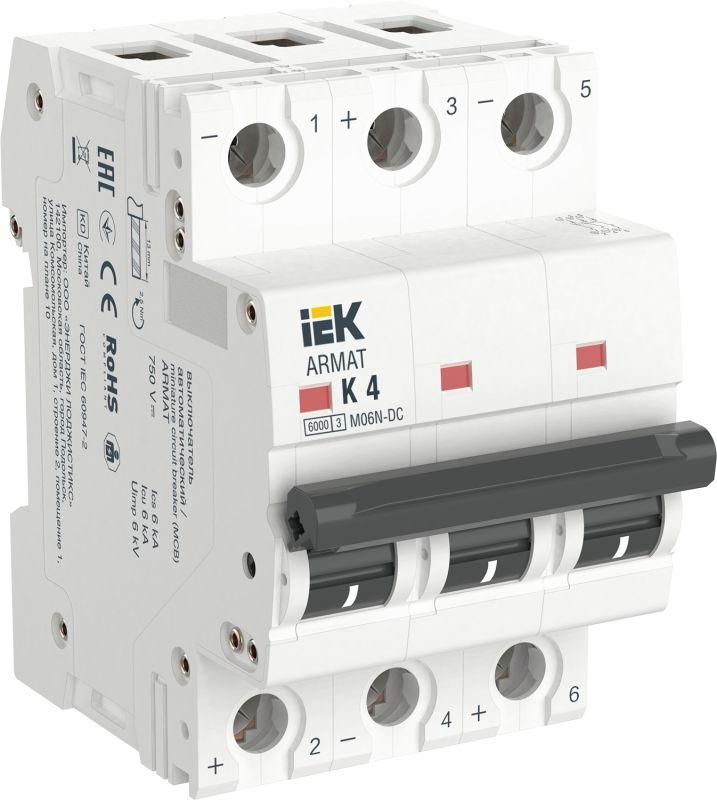

Выключатель автоматический модульный 3п K 4А M06N-DC ARMAT IEK AR-M06N-3-K004DC

Автоматический выключатель модульный 3-полюсный, серия M06N-DC, 4А, класс K - устройство для защиты и управления цепями постоянного тока в распределительных щитах. Произведён компанией IEK, артикул ar-m06n-3-k004dc, предназначен для установки на DIN-рейку и работает в системах с напряжением до 750 В.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный, серия M06N-DC, 4А, класс K защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Также выполняет функции ручного отключения и секционирования участков сети. Подходит для использования в системах с источниками постоянного тока: солнечными , светодиодным освещением, зарядными станциями, промышленной автоматикой, транспортом и оборудованием на базе DC-шин.

Технические характеристики

• Номинальный ток: 4 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 750 В - рабочее напряжение цепи
• Номинальное напряжение изоляции: 1000 В - предельное напряжение, которое выдерживает изоляция между контактами
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: K - чувствительна к высоким кратковременным перегрузкам, подходит для нагрузок с большими пусковыми токами (например, двигатели, преобразователи)
• Количество полюсов: 3 - управление трёмя фазами/проводниками одновременно
• Тип тока: постоянный (DC) - не переменному току AC
• Модульная ширина: 54 мм - занимает три модуля на DIN-рейке (по 18 мм каждый)
• Поперечное сечение провода: до 25 мм2 - позволяет подключать мощные медные жилы
• Рабочая температура: от –5C до +40C - требует установки в помещении с контролируемым микроклиматом
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 54 мм соответствует трём модулям - место необходимо перед другими элементами. Для соединения можно использовать шины с контактами PIN или FORK - совместимость обеспечена конструкцией зажимов. Напряжение питания - только постоянный ток; использование в сетях переменного тока запрещено. Установка возможна в щитах с достаточным свободным пространством для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов низковольтного распределения. Сертифицирован для работы в условиях загрязнения 2 степени - нормальные условия внутри закрытых электрошкафов. Отключение происходит механически, без зависимости от внешнего питания. Применение в помещениях с повышенной влажностью или открытых площадках недопустимо из-за низкой степени защиты IP20.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжность даже при серьёзных авариях
• Характеристика K позволяет работать с нагрузками, имеющими большие пусковые токи - идеально для двигателей и инверторов
• Поддержка шин PIN/FORK ускоряет сборку и минимизирует количество точек соединения
• Широкий диапазон номинальных токов в серии M06N-DC (0,5–63 А) даёт гибкость при проектировании
• Гарантированный срок службы 15 лет при правильном использовании

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC)
• IP20 исключает применение во влажных, пыльных или наружных условиях
• Работает только при температуре от –5C до +40C - не подходит для холодных складов или нагреваемых местах без принудительного охлаждения
• Не имеет встроенной сигнализации или удаленного управления - требуется дополнительная аппаратура для автоматизации
• Не рекомендован для частых операций включения/выключения более 10 раз в день - риск износа контактов

Примеры использования

• Защита батарейных массивов в солнечных электростанциях
• Отключение цепей постоянного тока в системах LED-освещения с драйверами
• Щитовые устройства на железнодорожном транспорте (DC 750 В)
• Контроль питания промышленных инверторов и ЧРП
• Распределительные щиты в электромобилях и зарядных станциях

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - максимум 750 В постоянного тока
• Выбирайте сечение провода не выше 25 мм2 - перегрузка зажимов вызывает перегрев
• При групповой установке нескольких выключателей оставляйте воздушный зазор ≥5 мм между корпусами для лучшего охлаждения
• Для удобства обслуживания используйте шины PIN/FORK вместо многожильных проводов - меньше точек отказа
• Обращайте внимание на маркировку: серия M06N-DC указана на корпусе - отличается от аналогичных моделей для переменного тока
• Не путайте с выключателями серии M06N-AC - они не взаимозаменяемы!
