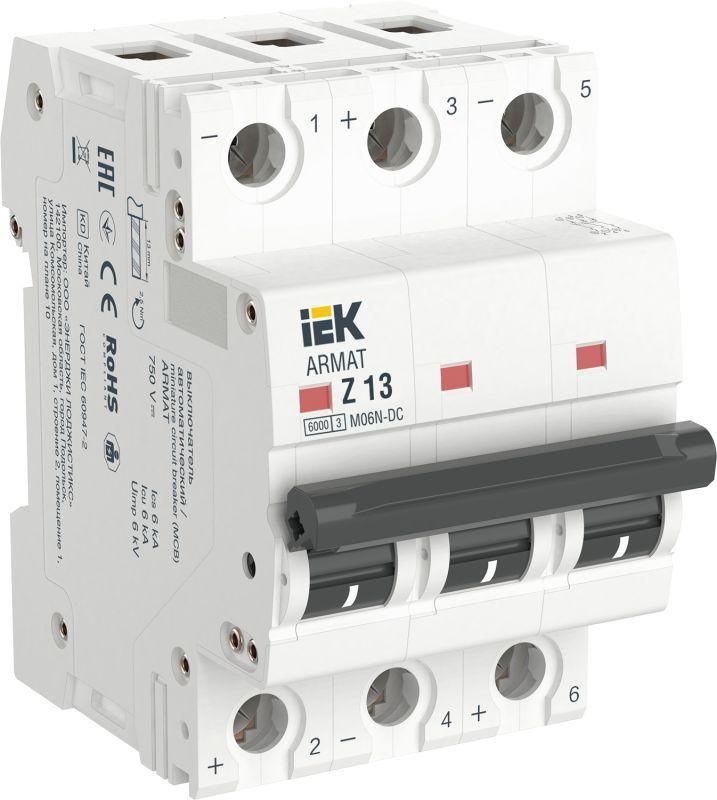

Выключатель автоматический модульный 3п Z 13А M06N-DC ARMAT IEK AR-M06N-3-Z013DC

Автоматический выключатель модульный 3-полюсный Z 13А серия M06N-DC IEK предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство совмещает функции автоматического отключения и коммутации, что делает его надёжным решением для систем на базе DC - от солнечных установок до промышленной автоматики. Артикул ar-m06n-3-z013dc соответствует серии ARMAT бренда IEK.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный Z 13А серия M06N-DC IEK используется для защиты электрических цепей постоянного тока с напряжением до 750 В. Он обеспечивает безопасную коммутацию и отключение при аварийных ситуациях - перегрузках и КЗ. Подходит для установки в распределительных щитах систем на постоянном токе: солнечные электростанции, системы энергонакопления, промышленные контроллеры, зарядные станции для электромобилей, тяговые сети.

Технические характеристики

• Номинальный ток: 13 А - максимальный длительно допустимый ток без срабатывания.
• Напряжение: 750 В рабочее, 1000 В изоляции - позволяет использовать в высоковольтных DC-системах.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: Z - чувствительная к кратковременным перегрузкам, оптимальна для защищённых нагрузок с малой пиковой составляющей (например, преобразователи, LED-драйверы).
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, уменьшает повреждения оборудования.
• Ширина: 54 мм - занимает три модуля на DIN-рейке (по 18 мм каждый).
• Подключение провода: до 25 мм2 - жесткий и гибкий проводник одинаково подходят.
• Защита IP20: предохраняет от доступа пальцев и крупных частиц, но не от воды и пыли.
• Температурный режим: от –5C до +40C - работает в помещениях с нормальным микроклиматом.
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий.
• Частота: 50 Гц - указана формально; устройство предназначено исключительно для постоянного тока.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку шириной 35 мм. Автоматический выключатель модульный 3-полюсный Z 13А серия M06N-DC IEK имеет фиксированный контактный зажим, обеспечивающий плотное соединение даже с многожильными проводами. Возможна дополнительная комплектация шинами типа PIN и FORK - позволяющими организовать параллельные подключения без перемычек. Для правильного монтажа важно соблюдать момент затяжки контактов - не более рекомендованного производителем, чтобы избежать деформации зажимов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2 для аппаратов низковольтного распределения. Номинальное импульсное выдерживаемое напряжение 6 кВ гарантирует устойчивость к скачкам напряжения. Класс защиты IP20 обеспечивает механическую безопасность, но требует установки внутри закрытых корпусов. Применение вне помещений или во влажных условиях запрещено.

Преимущества

• Специализированная характеристика Z - идеальна для чувствительных DC-устройств, где обычные B/C-характеристики дают ложные срабатывания.
• Высокая отключающая способность (6 кА) обеспечивает надёжность даже в мощных сетях с большими источниками питания.
• Поддержка шин PIN/FORK ускоряет сборку щита и снижает количество точек соединения.
• Готовые решения для DC-сетей - единственный вариант среди массового сегмента с такой спецификой.
• Долгий срок службы (15 лет) при минимальном обслуживании.

Ограничения применения

• Не переменному току - использование в AC-цепях недопустимо, возможен выход из строя.
• IP20 не защищает от влаги и пыли - нельзя применять в открытых щитах, на улице или в сырых помещениях.
• Работает только в диапазоне температур –5…+40 C - не подходит для холодных ангаров или нагреваемых технологических площадок без принудительного охлаждения.
• Недоступна версия с дифференциальной защитой - не заменяет УЗО.
• Не предусмотрена возможность удаленного управления - требуется ручное включение/выключение.

Примеры использования

• Щит солнечной электростанции 48–72 В DC - защита массива фотоэлементов от перегрузки при облачности и изменении нагрузки.
• Централизованная система зарядки электробусов - управление и отключение нескольких контуров одновременно.
• Промышленный контроллер с питанием 24–750 В DC - обеспечение безопасности при отказе силового модуля.
• Лабораторные стенды и испытательные установки - точное отключение при тестировании высоковольтных элементов.

Практические советы

• Выбирая этот автоматический выключатель модульный 3-полюсный Z 13А серия M06N-DC IEK, проверьте соответствие напряжения вашей системы - максимум 750 В DC.
• При использовании гибких проводов используйте наконечники - они увеличат надёжность контакта и продлят жизнь зажимам.
• Не смешивайте с другими типами автоматов в одном ряду без учёта координации - особенно при наличии других Z-характеристик.
• Перед первым включением проверьте целостность изоляции и качество монтажа - все три полюса должны работать синхронно.
• Для удобства обслуживания применяйте шины PIN - так проще диагностировать и менять участки цепи без демонтажа всего щита.
