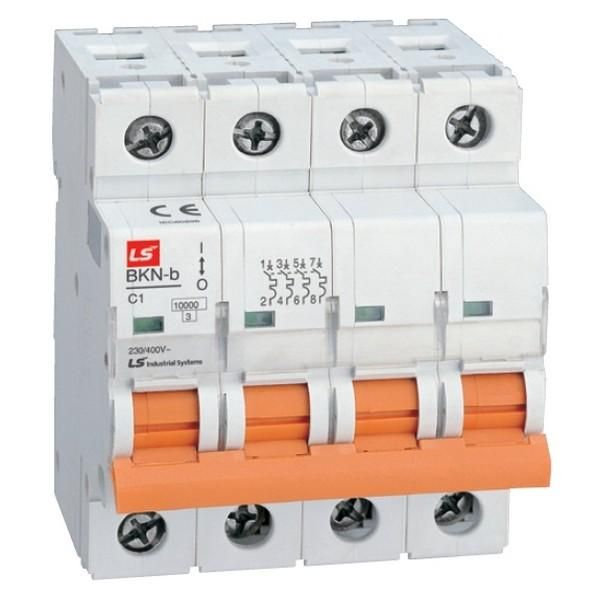

Автоматический выключатель BKN-b 3P+N C16A | 061404218B Lsis

Автоматический выключатель модульный 3P+N C16A 10кА BKN-b - устройство для автоматического отключения цепи при перегрузках и коротких замыканиях. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов. Бренд LS Electric, артикул 061404218b.

Назначение и область применения

Автоматический выключатель модульный 3P+N C16A 10кА BKN-b защищает электрические сети от повреждений из-за перегрузок и коротких замыканий. Устанавливается в распределительных щитах для управления и защиты четырёхпроводных трёхфазных сетей с заземлённым нулём (TN-S, TN-C-S). Применяется в системах освещения, силовых цепях оборудования, насосах, компрессорах, вентиляторах и других устройствах с умеренной пиковой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 4 (3 фазы + N) - обеспечивает отключение всех проводников, включая ноль, что важно для безопасности при аварийных ситуациях.
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазной сети переменного тока.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пуском (электродвигатели, люминесцентные светильники).
• Тип расцепления: электромагнитный (быстрый ответ на КЗ) и тепловой (реакция на длительную перегрузку).
• Род тока: переменный (AC) - не предназначен для работы с постоянным током.
• Монтаж: 4 модуля DIN - занимает 4 стандартных модуля ширины на рейке (17,5 мм каждый).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды.
• Температурный режим: от -5C до +40C - работает в помещениях с нормальным микроклиматом, не рекомендован для холодных или жарких мест без контроля температуры.

Совместимость и монтаж

Автоматический выключатель модульный 3P+N C16A 10кА BKN-b монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы: входные контакты сверху, выходные - снизу. Ноль (N) подключается к соответствующему выводу, помеченному символом “N”. Обязательно соблюдать полярность при подключении. Максимальное сечение провода - 2,5 мм2 для медных жил. Не допускается использование с многожильными проводами без наконечников.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Произведено компанией LS Electric (ранее LSIS) - одним из мировых лидеров в производстве электрооборудования. Автомат имеет сертификаты качества и прошёл испытания на механическую прочность, термическую устойчивость и надёжность срабатывания.

Преимущества

• Высокая отключающая способность (10 кА) позволяет использовать в условиях возможных больших токов КЗ, типичных для промышленных объектов.
• Четырёхполюсная конструкция гарантирует полное отключение нулевого проводника - снижает риск поражения током при ремонте.
• Характеристика C обеспечивает отказ от ложных срабатываний при запуске двигателей и другого оборудования со средним пусковым током.
• Компактный формат (4 модуля) экономит место в щите.
• Надёжные контактные группы обеспечивают долгий срок службы даже при частых операциях включения/выключения.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не предохраняет от влаги, пыли и агрессивной среды.
• Не подходит для цепей постоянного тока (DC).
• Не рекомендуется для установки там, где температура ниже -5C или выше +40C - возможны сбои в работе расцепителей.
• Не используется для защиты мощных электродвигателей (>10 кВт) с высокими пусковыми токами - лучше выбрать характеристику D.
• Не следует применять вместо УЗО - данный автомат не реагирует на токи утечки, только на перегрузки и КЗ.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 3 кВт.
• Щитовая защита группового питания конвейера с несколькими двигателями.
• Распределительный щит торгового центра - питание освещения и бытовой техники.
• Подстанция малой мощности - отходящая линия к насосной группе.

Практические советы

• Выбирая автоматический выключатель модульный 3P+N C16A 10кА BKN-b, проверьте соответствие сечения кабеля и расчетного тока нагрузки - не превышайте 16 А в течение продолжительного времени.
• При сборке щита используйте наконечники на многожильных проводах - это исключит ослабление контакта после нескольких циклов нагрева.
• Обязательно отметьте функцию каждого автомата на лицевой стороне щита - особенно важна маркировка нулевого проводника.
• Не закрывайте корпус герметично - требуется свободный воздухообмен вокруг аппарата для теплоотвода.
• Проверяйте состояние контактов каждые 1–2 года при активной эксплуатации - окисление может вызывать перегрев.
