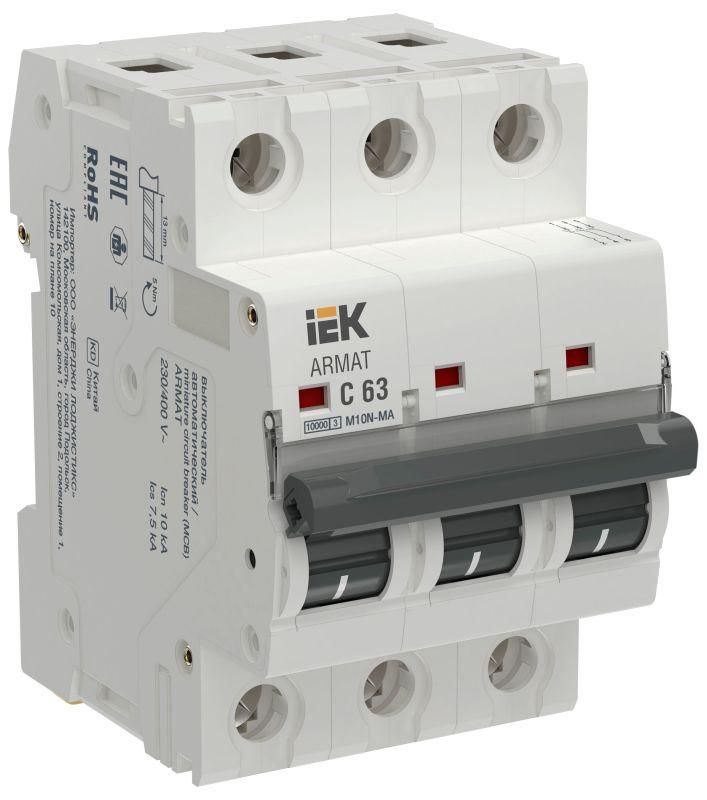

Выключатель автоматический модульный 3п C 63А без теплового расцепителя M10N-MA ARMAT IEK AR-M10N-MA-3-C063

Автоматический выключатель модульный 3-полюсный C 63А без теплового расцепителя M10N-MA от IEK предназначен для защиты электрических цепей исключительно от короткого замыкания. Этот тип аппарата применяется там, где тепловую защиту от перегрузки обеспечивает другое устройство - например, в системах аварийной вентиляции и пожаротушения.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 63А без теплового расцепителя M10N-MA используется только для защиты от короткого замыкания. Он не реагирует на длительную перегрузку - эту функцию выполняют другие элементы системы. Основные области применения: системы аварийной вентиляции, пожаротушения, насосные станции, оборудование с внешним управлением перегрузкой (например, через контакторы или частотники). Подходит для установки в щитах управления объектами с повышенными требованиями к надёжности.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 63 А
• Характеристика расцепления: C (срабатывает при токах 5–10 кратном от номинала)
• Номинальная отключающая способность: 10 кА
• Монтаж: на DIN-рейку 35 мм
• Отсутствует тепловой расцепитель - защита от перегрузки не предусмотрена

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 63А без теплового расцепителя M10N-MA совместим со всеми стандартными шкафами и щитами, оснащёнными DIN-рейкой 35 мм. Устанавливается так же, как обычный модульный автомат - фиксируется защёлкой. Для работы требуется наличие внешнего средства защиты от перегрузки - например, контактора с тепловым реле или частотного преобразователя. Не устанавливайте этот аппарат в качестве единственной защиты в бытовых или общих распределительных сетях.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 10 кА гарантирует безопасное отключение даже при максимальных токах КЗ в типичных промышленных сетях. Применяется в соответствии с правилами ПУЭ - только в составе комплексной системы защиты.

Преимущества

• Не даёт ложных срабатываний из-за кратковременных перегрузок - важное преимущество для систем, требующих бесперебойной работы (например, пожарной вентиляции).
• Стабильная отключающая способность 10 кА - подходит для зон с высокими токами КЗ.
• Совместим с другими устройствами серии ARMAT - позволяет собирать унифицированные щиты.

Ограничения применения

• Нельзя использовать как самостоятельную защиту - обязательно нужен внешний механизм защиты от перегрузки.
• Не подходит для жилых помещений, офисов, световых цепей, где требуется защита от перегрузки.
• Не рекомендован для оборудования с переменной нагрузкой без контроля тока.

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - основная защита от КЗ, перегрузка контролируется через контактор с тепловым реле.
• Пожарный насос - питание через частотник, который сам следит за током; автомат M10N-MA отключает цепь только при КЗ.
• Линии питания систем пожаротушения - где важно сохранить работоспособность при кратковременных скачках тока.

Практические советы

• Перед установкой проверьте, что в вашей схеме есть другой элемент, обеспечивающий тепловую защиту - иначе система будет небезопасна.
• Учитывайте посадочную ширину: трёхполюсный аппарат занимает 3 модуля (54 мм) на DIN-рейке - планируйте место в щите.
• Обязательно помечайте автомат в схеме как “только КЗ” - чтобы избежать путаницы при обслуживании.
• При замене используйте тот же артикул ar-m10n-ma-3-c063 - аналоги с тепловым расцепителем не подходят.
