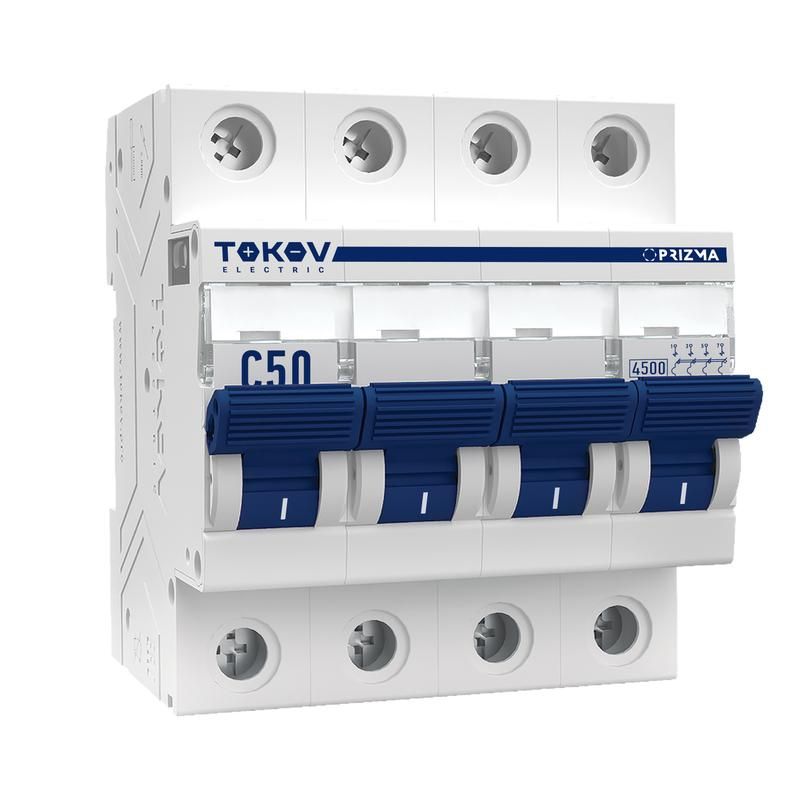

Выключатель автоматический модульный 4п C 50А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-4-50-C

Автоматический выключатель модульный 4 полюса 50 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Артикул tke-pz45-mcbi-4-50-c подходит для монтажа на DIN-рейку в щитах управления и распределительных устройствах.

Назначение и область применения

Этот автоматический выключатель используется для защиты силовых цепей в промышленном и коммерческом оборудовании. Он обеспечивает надёжную работу в системах с высокими пусковыми токами - например, у двигателей, насосов, компрессоров, конвейеров и групп освещения. Подходит для установки в распределительных щитах зданий, производственных линий и объектах с трёхфазным питанием 400 В.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети
• Количество полюсов: 4 - все четыре полюса защищаются одновременно
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники)
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от молнии или коммутационных помех
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Максимальное сечение провода: 1–25 мм2 для жестких одножильных, 1–16 мм2 для гибких многожильных
• Ширина: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - требует свободного пространства в шкафу
• Рабочая температура: от –25 C до +60 C - подходит для помещений с нормальным климатом, не для улицы или холодных складов

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 50 А 4.5 кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным запасом глубины - минимум 50 мм. Для подключения используйте провода сечением не менее 1 мм2 и не более 25 мм2 (одножильные) или 16 мм2 (многожильные). Все четыре полюса должны быть подключены к соответствующим фазам L1, L2, L3 и N. Нельзя использовать для однофазных цепей без подключения всех полюсов - это нарушит баланс и снижает надёжность защиты.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, что гарантирует соответствие европейским нормам безопасности для бытовых и аналогичных применений. Сертифицирован для работы в условиях, где требуется предотвращение возгорания при перегрузках и КЗ. Отключение происходит механически - без внешнего питания, что делает его автономным и надёжным даже при отсутствии электроэнергии.

Преимущества

• Высокая отключающая способность 4,5 кА - обеспечивает защиту даже при серьёзных аварийных режимах
• Характеристика C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования
• Защита всех четырёх полюсов - исключает риск сохранения напряжения на одном из проводов после отключения
• Универсальное сечение проводов - позволяет подключать как тонкие, так и мощные кабели без переходников
• Надёжная изоляция и импульсная прочность - повышают долговечность в условиях нестабильной сети

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные двигатели >10 кВт без мягкого пуска) - возможны ложные срабатывания
• Не подходит для постоянной работы при температуре ниже –25 C или выше +60 C - может терять точность срабатывания
• Требует наличия свободного пространства вокруг для теплоотвода - нельзя плотно закрывать крышкой без вентиляции

Примеры использования

• Щит управления станком с трёхфазным двигателем 11 кВт
• Распределительный щит торгового центра - защита группы осветительных и розеточных контуров
• Контур питания конвейера на пищевом производстве
• Главный входной автомат в распределительном щите офисного здания

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в допустимый диапазон - особенно важно для многожильных проводов, которые требуют правильного обжима контактных площадок
• При монтаже в щитах с несколькими автоматами соблюдайте интервалы между устройствами - это улучшает охлаждение и снижает вероятность теплового воздействия соседних элементов
• Для цепей с частыми пусками (более 5 раз в час) рассмотрите возможность установки контактора перед автоматом - это продлит срок службы механизма
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указаны именно 50 А и характеристика C, а не B или D
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока на землю, только от перегрузок и КЗ
