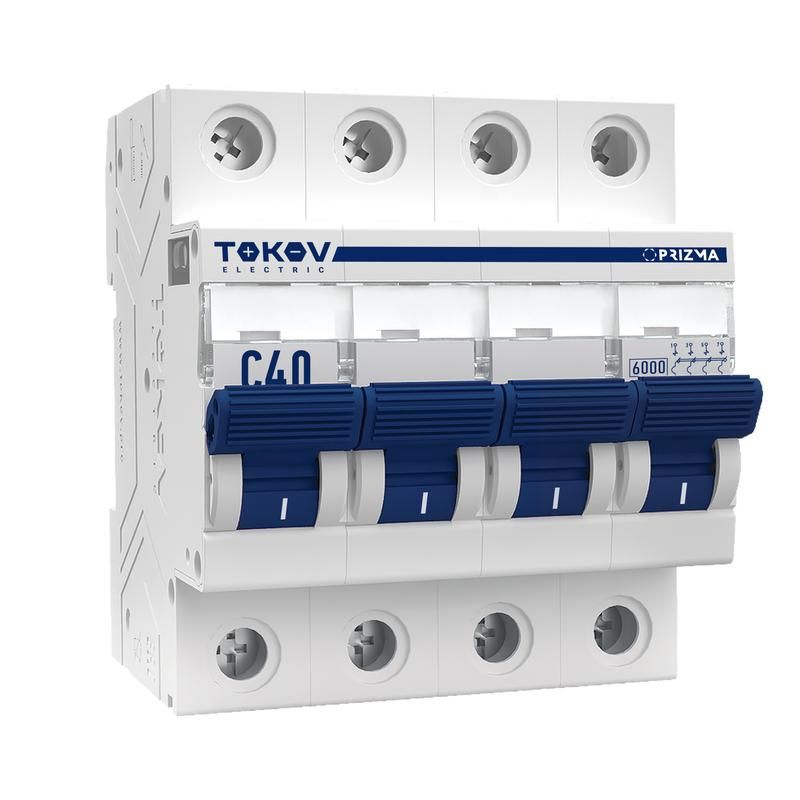

Выключатель автоматический модульный 4п C 40А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-4-40-C

Автоматический выключатель модульный 4 полюса 40 А 6 кА от TOKOV ELECTRIC - устройство для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный 4 полюса 40 А 6 кА предназначен для автоматического отключения электрической цепи при превышении допустимой нагрузки или возникновении короткого замыкания. Используется в трёхфазных системах с нулевым проводом (3P+N) на напряжение до 400 В. Применяется в распределительных щитах для защиты групповых линий: промышленного оборудования, насосов, компрессоров, кондиционеров, освещения и других потребителей с умеренно высокими пусковыми токами.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает выключатель без отключения
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники, бытовые приборы)
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при аварии
• Ширина: 4 модуля (72 мм) - соответствует стандартной DIN-рейке
• Максимальное сечение провода: 1–25 мм2 (жесткий), 1–16 мм2 (гибкий)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +60 C
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требуемый зазор за щитом

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 40 А 6 кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы. Убедитесь, что сечение проводов соответствует указанным значениям: для жёстких одножильных проводов - до 25 мм2, для гибких многожильных - до 16 мм2. Перед монтажом отключите питание. Надёжно затяните контакты - слабый контакт вызывает нагрев и выход из строя. Монтаж возможен только в закрытых щитах с защитой от внешних воздействий, так как степень защиты IP20 не обеспечивает защиту от пыли и влаги.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей, применяемых в домашних и аналогичных условиях. Отключение происходит при превышении тока более чем на 5–10 крат от номинала (характеристика C), что предотвращает ложные срабатывания при пуске двигателей. Конструкция исключает возможность случайного прикосновения к токоведущим элементам при установленном положении.

Преимущества

• Полное отключение всех четырёх полюсов - повышает безопасность при обслуживании
• Высокая отключающая способность (6 кА) - надёжно работает даже при серьёзных КЗ
• Универсальная характеристика C - подходит для большинства типичных нагрузок
• Удобная ширина 4 модуля - легко помещается в стандартные щиты
• Работает при низких температурах - подходит для неотапливаемых помещений

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивными средами - IP20 недостаточно
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - лучше выбрать характеристику D
• Не используется в постоянном токе (DC) - только для переменного тока 50 Гц
• Не рекомендован для установки вне щита - требуется защита корпуса
• Не предназначен для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита трёхфазного конвейера мощностью до 15 кВт
• Отключение группы кондиционеров в офисном здании
• Щитовая защита питания насосной станции
• Распределительный щит торгового центра с несколькими фазами и N-проводом

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса 40 А 6 кА, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - плохо зажмётся
• При сборке щита соблюдайте порядок: сначала подключите входные провода, потом - выходные, чтобы избежать короткого замыкания при тестировании
• Для длительной работы в холоде (ниже –10 C) убедитесь, что щит не продувается ветром - это снижает эффективность теплового расцепления
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что это именно модель tke-pz60-mcbi-4-40-c от TOKOV ELECTRIC
• Не используйте этот выключатель вместо УЗО - он не реагирует на ток утечки, только на перегрузку и КЗ
