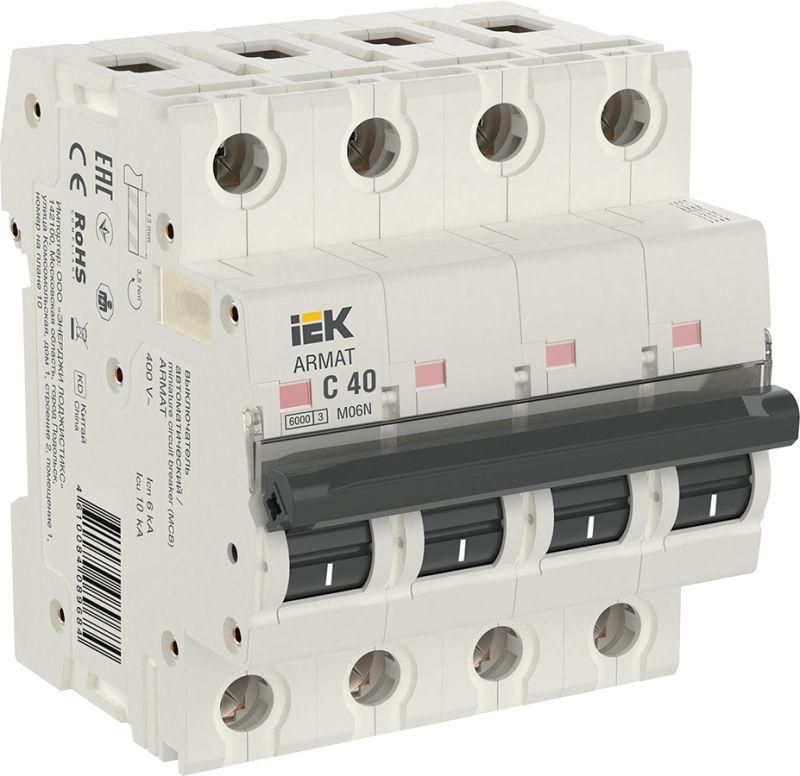

Выключатель автоматический четырехполюсный M06N 4P C 40А 6кА ARMAT | AR-M06N-4-C040 IEK

Автоматический выключатель модульный четырехполюсный M06N C 40А 6кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для бытовых и аналогичных объектов с нагрузкой до 40 А. Артикул ar-m06n-4-c040 относится к серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный M06N C 40А 6кА защищает электрические цепи с трёхфазным питанием и нулевым проводником. Подходит для защиты групповых линий в жилых домах, офисах, малых производствах - например, для питания электроплит, насосов, кондиционеров или оборудования на 380 В. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности при авариях.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Номинальное напряжение: 400 В (переменный ток, 50 Гц) - рабочее напряжение сети, для которой рассчитан выключатель.
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно прервать.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; оптимизирован для нагрузок с умеренным пуском, таких как освещение, нагреватели, двигатели малой мощности.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от длительной перегрузки (тепловой), так и от внезапных КЗ (электромагнитный).
• Количество модулей DIN: 4 - занимает четыре стандартных модуля на рейке (1 модуль = 17,5 мм).
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри щита.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения без дополнительных наконечников.
• Рабочая температура: от –40 C до +70 C - допустимый диапазон для эксплуатации в условиях сильного холода или жары.
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между контактами даже при кратковременных скачках напряжения.
• Класс токоограничения: 3 - высокий класс, обеспечивающий минимальное воздействие тока КЗ на оборудование за счёт быстрого отключения.
• Цвет корпуса: белый - соответствует стандартному цвету для модульной аппаратуры IEK.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный M06N C 40А 6кА монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - достаточно затянуть провода усилием руками, без инструментов. Все полюсы имеют одинаковый шаг контактов, поэтому можно использовать шины распределения. Устройство совместимо с другими элементами серии ARMAT: дифференциальные автоматы, УЗО, реле контроля напряжения. Обязательно соблюдайте посадочные размеры: ширина 70 мм, глубина около 90 мм. Не используйте с кабелями более 25 мм2 - возможен перегрев и потеря контакта.

Безопасность и стандарты

Автоматический выключатель модульный четырехполюсный M06N C 40А 6кА соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Климатическое исполнение УХЛ4 - допускает применение в помещениях с умеренно холодным и влажным климатом, включая неотапливаемые этажи и подвалы. Гарантийный срок - 10 лет (120 месяцев) при условии правильной установки и эксплуатации.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту даже при значительных КЗ в типовых жилых сетях.
• Класс токоограничения 3 снижает риск повреждения кабелей и оборудования во время аварии.
• Широкий диапазон рабочих температур делает устройство пригодным для установки в неутеплённых щитовых.
• Поддержка кабелей до 25 мм2 упрощает монтаж без переходников.
• Совместимость со всей серией ARMAT позволяет легко формировать комплексные системы защиты.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает использование вне щитов.
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, компрессоры, насосы >5 кВт); лучше выбрать характеристику D.
• Не работает в сетях постоянного тока - только переменный ток 50 Гц.
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО.
• Не подходит для помещений с повышенной запылённостью или влажностью без герметизации щита.

Примеры использования

• Защита трёхфазной линии для электроплиты в квартире с нулевым проводом.
• Вводной автомат в распределительном щите многоквартирного дома для группы розеток 380 В.
• Щит на производстве для питания конвейера, сварочного аппарата или вентилятора с трёхфазным двигателем.
• Резервный автомат в щите дачного дома, где есть три фазы и однофазные потребители.

Практические советы

• При подборе автомата убедитесь, что суммарная мощность всех подключённых приборов не превышает 17,2 кВт (P = √3 × U × I × cosφ ≈ 1,73×380×40×0,65).
• Если в цепи есть двигатель - проверьте пусковой ток. Если он выше 10×Iн, выбирайте характеристику D вместо C.
• При монтаже в щитах с плотной компоновкой учтите, что M06N занимает 4 модуля - планируйте место заранее.
• Не закручивайте винты слишком сильно - это может повредить пластиковые зажимы. Достаточно усилия, чтобы провод не выскакивал.
• Проверяйте соответствие сечения кабеля и номинала автомата: для 25 мм2 медного провода 40 А - норма, для 16 мм2 - уже перегрузка.
