Выключатель автоматический четырехполюсный ВА 47-63 40А C 4,5кА PROxima | mcb4763-4-40C-pro EKF (замена - M634440C)

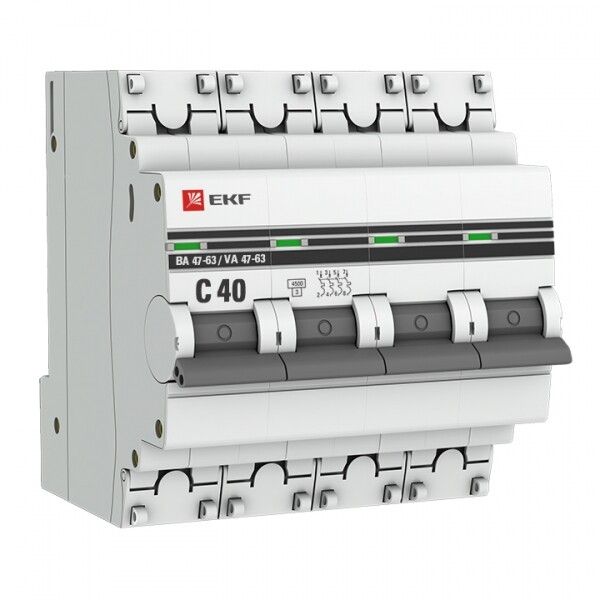

Автоматический выключатель модульный четырехполюсный 40А C 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот прибор - часть серий PROxima и ВА 47-63, совмещает надежную конструкцию с простотой монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 40А C 4.5кА ВА 47-63 защищает четырехпроводные сети переменного тока с напряжением до 400 В. Применяется в щитах жилых домов, офисов, производственных объектов - там, где требуется одновременная защита всех фаз и нулевого провода. Подходит для питания оборудования с высоким пусковым током: насосов, компрессоров, конвейеров, станков.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; идеально для нагрузок с пусковыми токами (электродвигатели, освещение).
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Напряжение: 400 В AC / 660 В изоляции - работает в трехфазных сетях 380/220 В, обеспечивает изоляционную прочность выше рабочего напряжения.
• Полюса: 4 - защита всех фаз L1, L2, L3 и нейтрали N (нейтраль размыкается).
• Сечение проводов: 1–25 мм2 - подходит для медных проводов любого распространенного сечения.
• Тип расцепителей: тепловой (для перегрузок) + электромагнитный (для КЗ) - двойная защита по обоим типам аварийных ситуаций.
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита.
• Потери мощности: 10,3 Вт - энергопотребление при работе, влияет на нагрев в плотных щитах.
• Температурный режим: -25…+50 C - можно использовать в неотапливаемых помещениях, на улице в защищенном корпусе.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - монтировать только во внутренних щитах.
• Частота: 50 Гц - рассчитан на стандартную российскую сеть.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на сеть.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (например, от грозы).
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, а не на конце линии.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 40А C 4.5кА ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путем защелкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки позволяют опломбировать устройство, предотвращая несанкционированное вмешательство. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты наконечниками типа НШВИ.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1). Это гарантирует соответствие требованиям безопасности, точности срабатывания и долговечности. Сертифицирован для использования в условиях категории перенапряжения III и степени загрязнения 2. Класс токоограничения 3 повышает уровень безопасности при КЗ, снижая риск возгорания. Цветовой индикатор на передней панели показывает состояние: “ON” - включен, “OFF” - отключен, между положениями - триггер сработал.

Особенности конструкции

Корпус выключателя усилен дополнительными заклепками, что предотвращает деформацию и расхождение корпуса даже при длительной эксплуатации. Ручка управления имеет четкий ход и хорошо прослеживается визуально. Пластиковая крышка над зажимами не просто декоративна - она препятствует случайным прикосновениям и позволяет применить пломбу. Конструкция обеспечивает надежную работу при частых включениях и отключениях.

Преимущества

• Защита нейтрали - важна для современных систем с несимметричными нагрузками и УЗО.
• Высокая отключающая способность (4,5 кА) - подходит для мест с высокой токовой емкостью сети.
• Усиленный корпус - меньше рисков механического повреждения при сборке или ремонте.
• Опломбируемый дизайн - подходит для объектов с контролируемым доступом (ЖКХ, предприятия).
• Длинная гарантия (7 лет) - свидетельствует о качестве материалов и сборки.
• Цветовой индикатор - сразу видно причину отключения: ручка в середине = сработал автомат.

Ограничения применения

• Не предназначен для работы вне щита - степень защиты IP20 не защищает от воды и пыли.
• Не используется в цепях постоянного тока - только переменный ток 50 Гц.
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (>10×Iн) - лучше выбрать характеристику D.
• Не подходит для установки в условиях повышенной влажности (баня, бассейн) без дополнительной герметизации.
• Не следует монтировать рядом с источниками сильного тепла - температура вокруг не должна превышать 50 C.

Примеры использования

• Главный входной автомат в квартирном щите с трехфазным питанием.
• Щит на производстве для защиты группы станков с двигателями.
• Распределительный щит торгового центра, где есть несколько потребителей на каждой фазе.
• Объекты с системами кондиционирования и вентиляции, использующими трехфазные компрессоры.

Практические советы

• Перед монтажом проверьте, чтобы все провода были обжаты наконечниками - особенно многожильные.
• При подключении нейтрали соблюдайте полярность: ноль всегда идет на контакт, помеченный буквой N.
• Не затягивайте винты слишком сильно - это повредит контакты и изоляцию.
• Если щит заполнен плотно, учтите глубину монтажа (41 мм) - не забудьте про место для других устройств и кабелей.
• Для сложных объектов рекомендуется сочетать этот автомат с УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
• При замене старого автомата - выбирайте тот же класс токоограничения (3) и номинальную отключающую способность (4,5 кА), чтобы сохранить координацию защиты всей системы.
