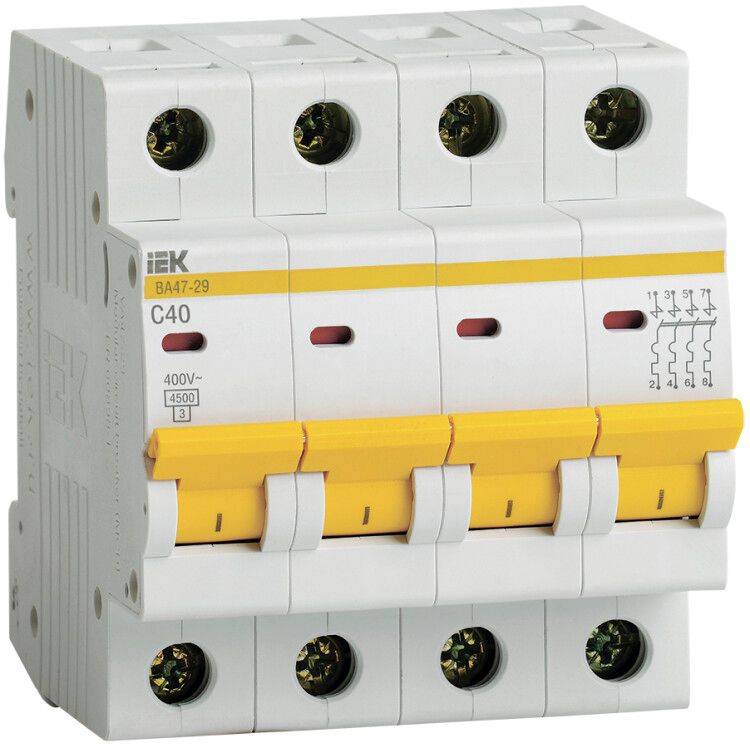

Выключатель автоматический четырехполюсный ВА47-29 40А C 4,5кА KARAT | MVA20-4-040-C IEK

Автоматический выключатель ВА47-29 — это надёжный четырёхполюсный аппарат с номинальным током 40 А и характеристикой C, предназначенный для защиты сетей переменного тока в промышленных и бытовых объектах. Бренд IEK (ИЭК) предлагает эту модель в серии KARAT как проверенное решение для монтажа на DIN-рейку с высокой степенью отказоустойчивости.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает распределительные и групповые цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных шкафах. Применяется в жилых домах, офисах, производственных помещениях и на объектах с умеренной нагрузкой — например, для защиты групп освещения, розеточных контуров, насосов, вентиляторов и маломощных станков.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В (переменный ток AC, частота 50 Гц)
• Отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этого значения
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Тип расцепителей: комбинированный — тепловой (для перегрузок) и электромагнитный (для КЗ)
• Количество модулей DIN: 4 (занимает 4 стандартных модуля шириной 17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода крупного сечения
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Диапазон рабочих температур: от -40 °C до +50 °C — работает в суровых условиях, включая неотапливаемые помещения
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергии пробоя
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Глубина монтажа: 73,6 мм — важно при проектировании глубины щита

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются верхние и нижние зажимы. Модель совместима с двумя типами соединений:

• Шина FORK — для параллельного распределения питания по нескольким автоматам через верхние зажимы
• Шина PIN — для последовательного соединения нескольких аппаратов в ряд

Подключение возможно как гибкими многожильными проводами, так и жесткими одножильными. На контактных зажимах есть насечки — они повышают надёжность соединения и снижают нагрев. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия щита.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует сертифицированную безопасность при работе в сетях до 400 В. Класс токоограничения 3 и улучшенная дугогасительная камера обеспечивают минимальный риск возгорания при аварийном отключении.

Преимущества

• Двухступенчатая защита — тепловой и электромагнитный расцепители работают независимо, что исключает ложные срабатывания
• Удобная рукоятка с эргономичной формой — легко включать/выключать даже в перчатках
• Поддержка шин FORK и PIN — упрощает сборку распределительных щитов без лишних перемычек
• Высокая термостойкость контактов благодаря насечкам — снижает потери и продлевает срок службы
• Работа при экстремальных температурах — подходит для холодных складов, уличных щитовых и неотапливаемых помещений

Ограничения применения

• Не предназначен для установки на открытом воздухе — IP20 не защищает от влаги и пыли; требуется герметичный щит
• Характеристика C не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, насосы >5 кВт); для них предпочтительнее характеристика D
• Не имеет функции дифференциального тока — для защиты от утечек необходимо использовать отдельный УЗО
• Не рассчитан на постоянный ток (DC) — применяется только в сетях переменного тока 50 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая на этаже многоэтажного дома — распределение питания по комнатам
• Вводный автомат в небольшом цехе с оборудованием до 16 кВт
• Щит на балконе или в подвале с температурой ниже 0°C
• Объекты с ограниченным доступом — где важна визуальная индикация состояния (ON/OFF)

Практические советы

• Выбирая ВА47-29, убедитесь, что посадочный диаметр кабеля не превышает 25 мм² — иначе соединение будет ненадёжным
• При использовании шины FORK проверьте соответствие её сечения и материала — используйте только оригинальные или сертифицированные шины
• Для систем с высокой пусковой нагрузкой (электродвигатели) рассмотрите возможность перехода на характеристику D, а не C
• При монтаже в щитах с плотной компактной сборкой учтите глубину 73,6 мм — недостаточно места может помешать фиксации
• Не забудьте установить УЗО перед этим автоматом, если требуется защита от поражения током
• Проверяйте индикатор положения после каждого обслуживания — он показывает реальное состояние контактов, а не просто положение рукоятки
