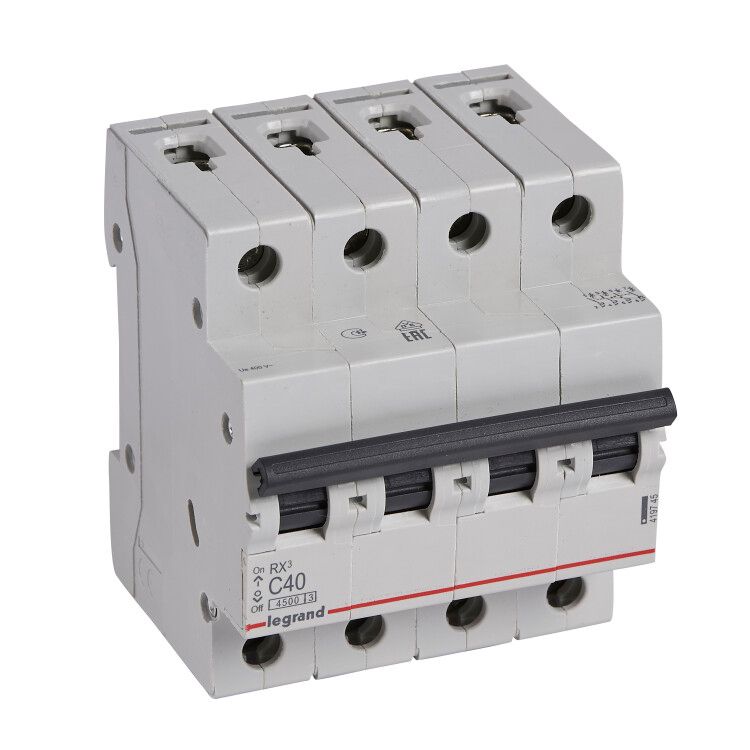

Выключатель автоматический четырехполюсный RX3 4500 40А C 4,5кА | 419745 Legrand

Автоматический выключатель четырехполюсный 40А 4,5кА C RX3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов. Бренд Legrand и артикул 419745 указывают на серию RX3, известную надежностью в условиях переменной нагрузки.

Назначение и область применения

Автоматический выключатель четырехполюсный 40А 4,5кА C RX3 защищает четырехпроводные сети с заземлением - три фазы и ноль. Применяется там, где требуется одновременное отключение всех проводников: вводные щиты, мощные электроустановки, оборудование с трехфазным питанием. Устройство подходит как для бытового использования (например, в частном доме с трёхфазным вводом), так и для промышленных систем - станков, насосов, конвейеров.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Количество полюсов: 4 - отключаются все четыре провода: L1, L2, L3 и N (нейтраль коммутируется).
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: двигатели, освещение, нагреватели.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер.
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети 230/400 В.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не защищён от пыли и воды - используется только внутри закрытых щитов.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, что повышает безопасность оборудования.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не в помещениях с конденсатом.
• Глубина монтажа: 44 мм - требует достаточного места в шкафу для свободного открывания крышки.

Совместимость и монтаж

Автоматический выключатель четырехполюсный 40А 4,5кА C RX3 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или сверления не требуется. Все клеммы доступны спереди, подключение кабелей осуществляется с помощью винтовых зажимов. Нейтральный проводник также отключается автоматически - важно проверить правильность подключения перед запуском системы. Совместим со всеми стандартными щитами, соответствующими МЭК 60947-2.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности и надёжности. Класс токоограничения 3 и степень загрязнения 2 обеспечивают работу в типичных промышленных условиях. Сертифицирован для эксплуатации в помещениях с нормальной степенью загрязнения - без пылевых выбросов, металлической стружки или химических паров.

Преимущества

• Коммутируемый нейтральный проводник - исключает риск оставления под напряжением нулевой жилы после отключения.
• Высокая отключающая способность (6 кА) - выше заявленной в названии (4,5 кА), что даёт запас прочности.
• Универсальная характеристика “C” - хорошо сочетается с типичными нагрузками в быту и на производстве.
• Фирменная сборка Legrand и серия RX3 - обеспечивают долгий срок службы даже при частых срабатываниях.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли; использовать можно только во внутренних щитах.
• Рабочая температура от 0 C - не рекомендован для холодных помещений ниже нуля, например, на улице или в неотапливаемых ангарах.
• Не подходит для нагрузок с очень высоким пусковым током (например, большие компрессоры или тяжёлые станки) - лучше выбрать характеристику D.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Главный ввод в частный дом с трёхфазным питанием и кондиционерами, бойлером и теплым полом.
• Щит управления на производстве: станок с трёхфазным двигателем, система охлаждения и освещение.
• Распределительный щит многоквартирного дома - для отдельной группы квартир с трёхфазным вводом.
• Оборудование в кафе: печь, холодильники, вентиляция - всё подключено через один четырёхполюсный автомат.

Практические советы

• При подборе автомата убедитесь, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться.
• Проверьте глубину щита: минимум 44 мм необходимо для свободного монтажа и обслуживания.
• Если в вашей сети часто возникают ложные срабатывания - возможно, стоит увеличить номинальный ток или изменить характеристику с C на D.
• Для комплексной защиты добавьте УЗО перед этим автоматом - он не защищает от утечек тока.
• При замене старого автомата - используйте тот же артикул 419745, чтобы сохранить совместимость с существующей конструкцией щита.
