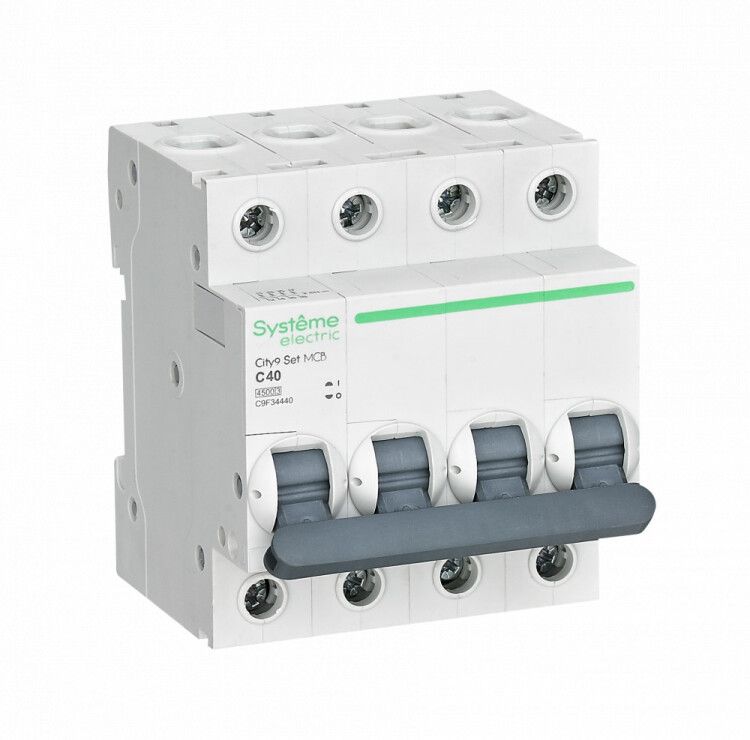

Выключатель автоматический четырехполюсный 40А С 4.5kA 400В City9 Set - C9F34440 APC

Автоматический выключатель модульный четырехполюсный 40А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34440) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Относится к серии City9 SET и устанавливается на DIN-рейку.

Назначение и область применения

Этот автоматический выключатель защищает силовые цепи переменного тока в распределительных щитах. Подходит для защиты оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров и сварочных аппаратов. Четыре полюса позволяют отключать все фазы и нейтраль одновременно, что важно для безопасности и соответствия нормам.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может держать без отключения
• Количество полюсов: 4 (L1, L2, L3, N) - отключение всех проводников, включая нейтраль
• Номинальное напряжение: 400 В - рабочее напряжение сети, совместимо с трёхфазными системами 230/400 В
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимально для нагрузок с пиками (электродвигатели)
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках
• Максимальное сечение провода: 1–25 мм2 - поддерживает медные жилы до 25 мм2, включая многожильные
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только внутри щитов
• Класс токоограничения: 3 - быстрое отключение (менее 10 мс), снижает тепловую энергию при КЗ
• Частота: 50–60 Гц - работает в сетях России и Европы
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной)
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного места в шкафу
• С коммутируемым нейтральным проводником: да - нейтраль также отключается, повышает безопасность при обслуживании
• Степень загрязнения: 2 - допустимо применение в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки требуется место глубиной не менее 45 мм. Все клеммы доступны спереди, зажимы рассчитаны на провода 1–25 мм2. Нейтральный проводник подключается так же, как фазные - через отдельный зажим с пометкой N. Автоматический выключатель модульный четырехполюсный 40А С 4.5кА 400В совместим со всеми щитами, поддерживающими серию City9 SET. Монтаж выполняется без инструментов: просто защёлкивается на рейку.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Конструкция обеспечивает класс защиты IP20, предотвращает случайное прикосновение к токоведущим элементам. Клеммы имеют защитные крышки, исключающие контакт с проводами вне зажимной области. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками - повышает механическую прочность при аварийных ситуациях.

Преимущества

• Отключение нейтрали - безопаснее при ремонте и диагностике
• Класс токоограничения 3 - минимальное повреждение проводки при КЗ
• Механизм “мгновенной коммутации” - быстрая реакция на перегрузки, снижает риск возгорания
• Широкий диапазон сечений проводов - универсальность для разных типов кабелей
• Совместимость с серией City9 SET - легко заменить или дополнить другими устройствами той же серии

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не защищает от воды и пыли
• Не подходит для постоянных токов (DC) - только для переменного тока 50–60 Гц
• Не рекомендован для защиты чувствительной электроники - характеристика C имеет задержку при малых перегрузках
• Требует достаточного пространства в щите: 4 модуля + 45 мм глубины

Примеры использования

• Щит управления станком с трехфазным двигателем мощностью до 11 кВт
• Распределительный щит торгового центра - защита группы освещения и розеток
• Контрольный щит конвейера на заводе - отключение всех фаз и нейтрали при аварии
• Подстанция объекта с системой TN-S - где необходимо отключать нейтраль для безопасности

Практические советы

• Выбирая этот автоматический выключатель модульный четырехполюсный 40А С 4.5кА 400В, проверьте, чтобы сечение кабеля входящего и выходящего провода было в пределах 1–25 мм2
• При подключении нейтрали используйте только цветовой код: голубой - для N, остальные - по фазам
• Не затягивайте клеммы слишком сильно - это повредит контакты, особенно при использовании многожильных проводов
• Для удобства обслуживания оставляйте минимум 10 мм свободного пространства вокруг автомата
• Если в вашем щите уже есть другие устройства серии City9 SET - можно использовать одинаковые ключи и метки для унификации
