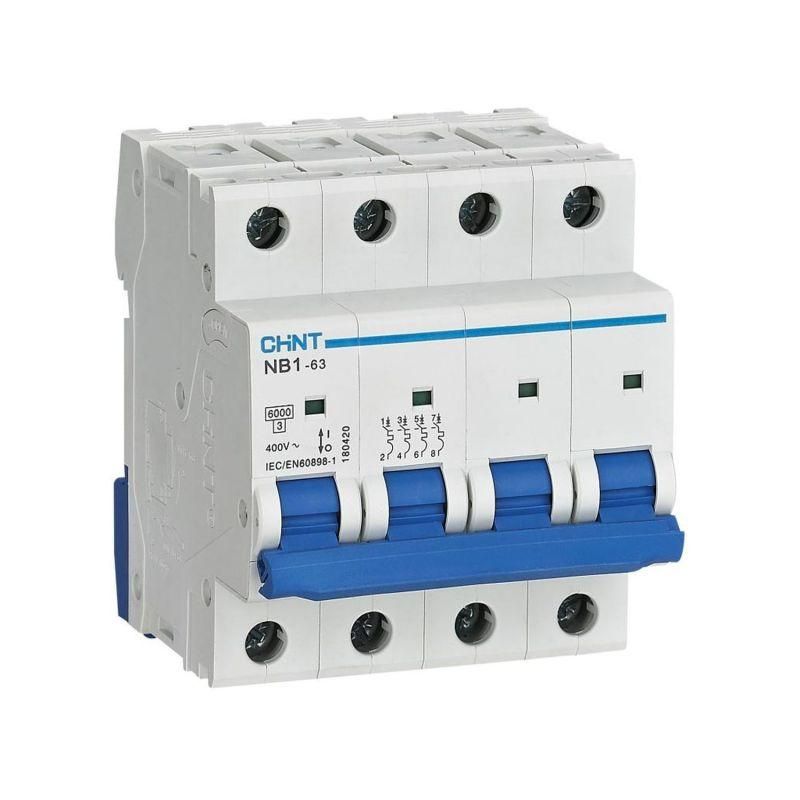

Выключатель автоматический четырехполюсный NB1-63 4P 40A 6кА х-ка C (DB) (R) | 179749 CHINT

Автоматический выключатель NB1-63 от CHINT - четырёхполюсный модульный аппарат на 40 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах с нулевым проводником.

Назначение и область применения

Выключатель NB1-63 используется для защиты трёхфазных электрических цепей с нейтралью, где требуется одновременное отключение всех фаз и нуля. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Применяется в системах питания оборудования с умеренно высоким пусковым током: насосы, вентиляторы, конвейеры, станки, системы освещения с люминесцентными и светодиодными светильниками.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) отключаются одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; изоляция рассчитана на 500 В;
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок с умеренным пуском;
• Номинальная частота: 50–60 Гц - совместим с сетями России и Европы;
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные кабели от тонких до мощных;
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке;
• Глубина монтажа: 77,8 мм - требует достаточного внутреннего пространства в щите;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от пыли и влаги;
• С коммутируемым нейтральным проводником: да - ноль тоже размыкается, что важно для безопасности при обслуживании;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молнии или переключений;
• Категория применения: A - для бытовых и аналогичных промышленных применений;
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже 10 кА, повышает надёжность всей цепи.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением 1–25 мм2 - подходят как однопроволочные, так и многожильные кабели. Нельзя использовать провода меньше 1 мм2 - они плохо фиксируются. Выключатель NB1-63 совместим со всеми типами клеммных соединений: PIN, FORK, прямые кабельные выводы. Устанавливается в щитах с глубиной не менее 80 мм. Возможна дополнительная комплектация: вспомогательные контакты XF9, сигнал аварии XF9J, расцепители S9/V9 - для удалённой сигнализации или управления.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в сетях с уровнем загрязнения 2 - то есть в помещениях с нормальной степенью запылённости, без агрессивных паров и жидкостей. Отсутствие защиты выше IP20 означает, что установка возможна только внутри закрытых щитов. Механическая долговечность - 20 000 циклов включения/выключения, электрическая - 10 000, что гарантирует работу более 10 лет при обычной нагрузке.

Преимущества

• Одновременное отключение всех фаз и нуля - исключает опасность сохранения потенциала на нейтрали после отключения;
• Характеристика C - хорошо сочетается с современной техникой, которая имеет повышенный пусковой ток, но не требует D-характеристики;
• Функциональная индикация: окно показывает положение контакта - легко отличить, отключен ли автомат механически или сработал защитой;
• Поддержка дополнительных модулей - можно доработать под нужды системы без замены основного устройства;
• Высокая износостойкость - подходит для мест с частыми операционными отключениями.

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с очень высоким пусковым током (например, большие двигатели, сварочные аппараты) - лучше выбрать характеристику D;
• Не подходит для постоянных перегрузок выше 40 А - превышение вызовет преждевременный выход из строя;
• Требуется точное соблюдение сечения проводов - слишком тонкий провод не зажмётся, слишком толстый - не войдёт в клемму;
• Не предназначен для работы при температуре ниже -25C - при холоде материал становится хрупким, риск отказа возрастает.

Примеры использования

• Щитовая на этаже многоэтажного дома - защита трёхфазной группы розеток и освещения;
• Цеховой распределительный щит - питание станков с асинхронными двигателями;
• Объекты с системами кондиционирования - отключение всех фаз и нуля при аварии;
• Лаборатории и мастерские - когда важна полная изоляция цепи при ремонте.

Практические советы

• Выбирая между NB1-63 и другими автоматами, проверьте, чтобы ширина щита позволяла разместить 4 модуля - 72 мм минимум;
• При подключении нуля используйте провод такого же сечения, как и фазы - не экономьте на нейтрали;
• Если в вашей системе часто возникают ложные срабатывания - возможно, стоит перейти на характеристику D или увеличить сечение кабеля;
• Для сложных систем с дистанционным управлением - заказывайте версию с вспомогательным контактом XF9 сразу при покупке;
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указано именно 4P, C, 40A, 6kA - другие варианты серии имеют другую функциональность.
