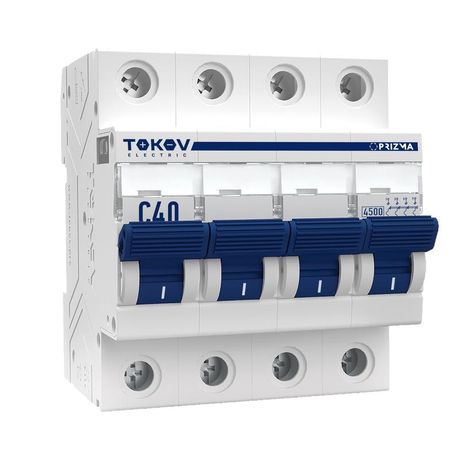

Выключатель автоматический модульный PRIZMA 4п C 40А 4.5кА TOKOV ELECTRIC TKE-PZ45-MCBI-4-40-C

Автоматический выключатель модульный 4 полюса 40 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Артикул tke-pz45-mcbi-4-40-c обеспечивает надёжную работу в промышленных и коммерческих объектах с нагрузкой до 40 ампер.

Назначение и область применения

Этот автоматический выключатель используется для защиты четырёхпроводных трёхфазных цепей - например, питания двигателей, групп освещения, оборудования на производстве. Подходит для установки в щитах управления, распределительных шкафах и других местах, где требуется одновременная отсечка всех фаз при аварии. Применяется в системах с напряжением до 400 В и частотой 50 Гц.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он рассчитан
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при срабатывании
• Ширина: 4 модуля (72 мм) - соответствует стандартной DIN-рейке
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Рабочий диапазон температур: от –25 C до +60 C - позволяет использовать в неотапливаемых помещениях
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Глубина монтажа: 50 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 40 А 4.5 кА характеристика C устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует допустимому: для жёстких проводов - до 25 мм2, для гибких - до 16 мм2. Перед монтажом проверьте соответствие фаз и нулевых проводников. Все четыре полюса должны быть подключены, чтобы обеспечить полноценную защиту. Монтаж возможен в вертикальном положении - горизонтальный не рекомендован производителем.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, которые регламентируют поведение автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 4,5 кА подтверждает возможность безопасного отключения даже при серьёзных КЗ. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление.

Преимущества

• Полная отсечка всех четырёх полюсов при аварии - предотвращает опасные ситуации с оставшимися под напряжением фазами
• Высокая отключающая способность (4,5 кА) - обеспечивает защиту даже в сетях с высокой мощностью КЗ
• Универсальная характеристика C - оптимальна для большинства промышленных нагрузок
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Поддержка больших сечений проводов - удобен для подключения тяжёлых кабелей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска) - для них лучше выбрать характеристику D
• Не применяется в постоянном токе (DC) - только для переменного тока 50 Гц
• Требует минимум 50 мм глубины в шкафу - не подходит для компактных щитов

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт в цеху
• Распределение энергии по группам освещения и розеток в торговом центре
• Щитовая защита входа в производственный участок с несколькими потребителями
• Контроль питания конвейерной линии с контроллером и насосами

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса 40 А 4.5 кА характеристика C, убедитесь, что суммарная нагрузка на все фазы не превышает 40 А на каждую
• Для гибких проводов используйте наконечники - это повысит контакт и долговечность соединения
• Проверяйте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает зажим
• Если в вашей сети часто возникают ложные срабатывания - возможно, нужна характеристика D или снижение нагрузки
• При замене старого автомата сверьте тип, номинал и число полюсов - замена на менее мощный вариант недопустима
