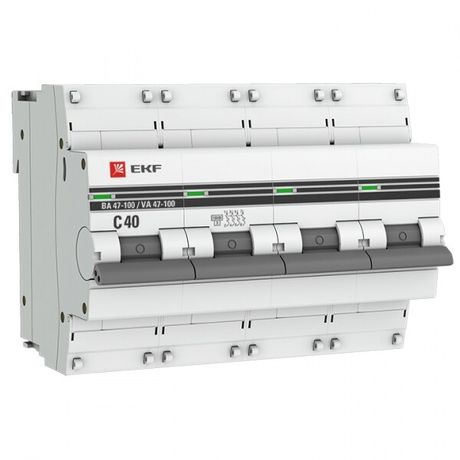

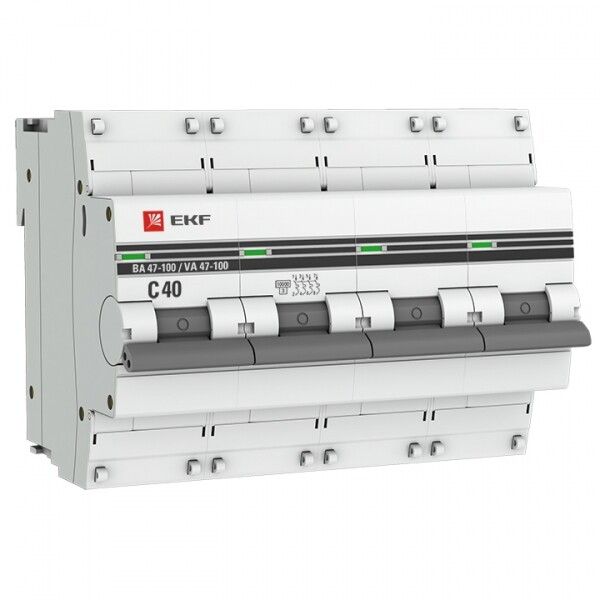

Выключатель автоматический четырехполюсный ВА 47-100 40А C 10кА PROxima | mcb47100-4-40C-pro EKF

Автоматический выключатель модульный четырехполюсный 40А С ВА47-100 10кА от EKF PROxima предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит как для бытовых, так и для промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 40А С ВА47-100 10кА защищает четырёхпроводные сети переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу оборудования в условиях повышенной нагрузки и аварийных ситуаций. Применяется в щитках жилых домов, офисов, производственных помещений, на участках с трёхфазными потребителями - например, насосы, вентиляторы, станки, системы освещения.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение в трёхфазной сети; изолирующее напряжение - 660 В, что позволяет использовать его в более высоких потенциалах без повреждения;
• Номинальная отключающая способность: 10 кА - способность гашения дуги при крупном КЗ, соответствует требованиям промышленных установок;
• Характеристика срабатывания C - оптимальна для нагрузок с пусковыми токами: двигатели, светильники, трансформаторы;
• Тип расцепителя: электромагнитный (быстрый отклик при КЗ) + тепловой (реакция на длительную перегрузку);
• Класс токоограничения 3 - минимальное время срабатывания и снижение энергии КЗ, защищает оборудование от термических повреждений;
• Поперечное сечение проводов: 1–35 мм2 - совместим с медными проводами всех распространённых сечений;
• Степень защиты IP20 - предохраняет от контакта с пальцами, но не герметичен, требует установки внутри закрытого щита;
• Ширина: 6 модулей (108 мм) - занимает место на DIN-рейке согласно стандартному шагу;
• Рабочая температура: –10…+50 C - допустимо использование в неотапливаемых помещениях, кроме экстремальных условий;
• Потери мощности: 10,3 Вт - теплообразование при работе, влияет на нагрев щита, важно учитывать при плотной компоновке;
• С коммутируемым нейтральным проводником - ноль тоже отключается при срабатывании, повышает безопасность при обслуживании;
• Частота: 50 Гц - предназначено только для сетей России и стран СНГ;
• Климатическое исполнение УХЛ3.1 - рассчитан на умеренные и холодные регионы с возможностью работы в помещениях с колебаниями влажности;
• Серия: ВА 47-100 - продукт из линейки EKF PROxima, прошедшей сертификацию по ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006).

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 40А С ВА47-100 10кА монтируется на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка снизу корпуса - достаточно надавить до характерного щелчка. Подключение проводов осуществляется через зажимы сверху и снизу: вход - верхние клеммы, выход - нижние. Нулевой проводник коммутируется, поэтому все четыре полюса должны быть подключены правильно. Максимальная глубина монтажа - 45 мм, что позволяет устанавливать его даже в узких щитах. Возможна дополнительная комплектация: сигнализирующие контакты, катушки управления, блокировки - для автоматизации систем.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 и международному стандарту IEC 60898-2, что гарантирует соответствие требованиям безопасности Евросоюза и РФ. Категория перенапряжения III указывает на применение в распределительных устройствах, где возможны скачки напряжения. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к кратковременным броскам, таким как удары молнии или переключения в сети. Сертифицирован для эксплуатации в классе загрязнения 2 - то есть в помещениях с нормальной запылённостью, без химически активной среды.

Преимущества

• Комбинированный расцепитель - одновременная защита от перегрузок и КЗ;
• Высокая отключающая способность (10 кА) - подходит для мест с большой токовой нагрузкой, таких как подъездные щиты и производственные линии;
• Коммутируемый ноль - исключает опасность сохранения потенциала на оборудовании после отключения;
• Класс токоограничения 3 - минимизирует риск возгорания и повреждения кабеля при КЗ;
• Поддержка широкого диапазона сечений проводов - удобен при ремонте и модернизации старых сетей;
• Долгий срок службы: гарантированный период - 84 месяца (7 лет), что выше среднеотраслевого уровня.

Ограничения применения

• Не для постоянного тока (DC) - работает только с переменным током 50 Гц;
• IP20 - нельзя устанавливать во влажных, открытых или пыльных местах без дополнительной защиты (например, в уличных щитах или на производствах с металлообработкой);
• Температурный диапазон –10…+50 C - не рекомендован для необогреваемых чердачных или зимних складских помещений ниже −10 C;
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления;
• Требуется точное соблюдение полярности при подключении нейтрали - неверное подсоединение может нарушить функцию защиты.

Примеры использования

• Главный ввод в квартиру или многоквартирный дом с трёхфазным питанием;
• Щитовая на производстве для защиты группы двигателей 380 В;
• Распределительный щит торгового центра, где установлены кондиционеры, лифты, системы вентиляции;
• Объекты с групповым управлением: автоматизация освещения, HVAC, насосные станции.

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 40А С ВА47-100 10кА, проверьте, чтобы суммарная нагрузка на каждую фазу не превышала 40 А - особенно при неравномерном распределении;
• При сборке щита используйте метки на проводах: L1/L2/L3/N - это ускорит диагностику и ремонт;
• Не забудьте про свободное пространство вокруг аппарата - он выделяет тепло (10,3 Вт), и плотная компоновка может вызвать перегрев соседних элементов;
• Если требуется удалённое управление или сигнал о срабатывании - выбирайте модель с дополнительными контактами;
• Проверяйте состояние контактов раз в год - особенно в условиях повышенной влажности или пыли, даже при IP20;
• Для замены - всегда отключайте питание полностью, поскольку ноль здесь тоже коммутируется, и остальные полюсы остаются под напряжением.
