Выключатель автоматический четырехполюсный ВА47-100 40А C 10кА KARAT | MVA40-4-040-C IEK

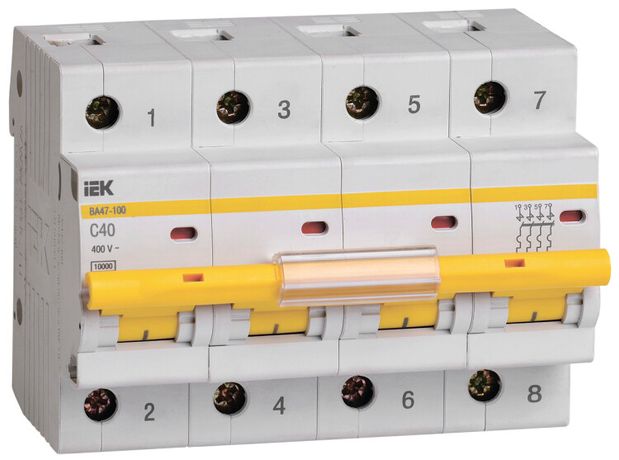

Автоматический выключатель ВА47-100 от IEK — четырёхполюсный коммутационный аппарат на 40 А с характеристикой C и отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в промышленных и жилых объектах. Этот выключатель ВА47-100 устанавливается в щитовые шкафы на DIN-рейку и обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Выключатель ВА47-100 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в групповых, учётно-распределительных и этажных щитках жилых домов, офисов, производственных помещений. Четыре полюса позволяют отключать все фазы и ноль одновременно — важно для систем TN-S и TT. Применяется там, где требуется высокая надёжность и частые операции включения/выключения.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 4
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее повреждения оборудования
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и воды
• Модульная ширина: 6 модулей (18 мм каждый — всего 108 мм)
• Глубина монтажа: 74,3 мм
• Максимальное сечение кабеля: 25 мм²
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 — работает при температуре от -40°C до +50°C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное

Совместимость и монтаж

Выключатель ВА47-100 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть его на рейку — никаких болтов не требуется. Клеммы рассчитаны на провода сечением до 25 мм². Разрешено одновременное подключение двух проводов: один через шину PIN, второй — через FORK. Это удобно при организации распределительных шин. Также возможна установка дополнительных модулей: блокировок, сигнализации, дистанционного управления — благодаря безвинтовому интерфейсу. Все выводы можно опломбировать для предотвращения несанкционированного доступа.

Безопасность и стандарты

Выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает безопасное гашение дуги даже при максимальном токе КЗ. Конструкция исключает случайное прикосновение к токоведущим частям — степень защиты IP20 гарантирует защиту от пальца. Индикатор состояния контактов позволяет визуально определить, включен выключатель или отключен — важный элемент безопасности при обслуживании.

Преимущества

• Усиленная конструкция клемм: две дополнительные заклёпки и монолитная передняя панель увеличивают долговечность при многократных подключениях
• Контакты из серебросодержащего композита — обеспечивают меньшую эрозию и более длительный срок службы
• Защита механизма теплового расцепителя плексигласовой вставкой — предотвращает попадание пыли и влаги внутрь
• Поддержка двойного подключения шинами PIN/FORK — экономит место в щите и упрощает сборку
• Широкий температурный диапазон (-40…+50 °C) — подходит для холодных и жарких регионов
• Возможность опломбирования — соответствует нормам энергонадзора

Ограничения применения

Выключатель ВА47-100 не предназначен для работы во взрывоопасных средах, на открытом воздухе без защиты от атмосферных воздействий (IP20 не защищает от влаги и пыли). Не рекомендуется использовать в сетях с постоянным током — только для AC 50 Гц. Нельзя применять для защиты мощных двигателей с высоким пусковым током — для них лучше подходят характеристики D. Также не следует устанавливать в местах с частыми вибрациями без дополнительной фиксации — хотя корпус прочный, вибрации могут ослабить контакт.

Примеры использования

• Щитовая на этаже многоквартирного дома — защита всех розеточных и осветительных контуров
• Распределительный щит производственной линии — отключение трёх фаз и ноля при аварии
• Учётно-распределительный щит административного здания — контроль потребления и защита от перегрузок
• Объекты с низкими температурами зимой — склады, парковки, логистические центры в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — максимум 25 мм². Более толстый провод не войдёт в клемму.
• Не затягивайте клеммы слишком сильно — это повредит пластик и может вызвать нагрев.
• Если используете шины, выбирайте совместимые модели с метками PIN и FORK — они гарантированно работают с этим выключателем.
• Для опломбировки используйте специальные бирки и пломбы, соответствующие требованиям Энергонадзора.
• При замене старого автомата — убедитесь, что новый ВА47-100 имеет ту же характеристику C и аналогичную отключающую способность (10 кА).
• Проверяйте индикатор состояния после каждого включения — он показывает реальное положение контактов, а не рычага.
