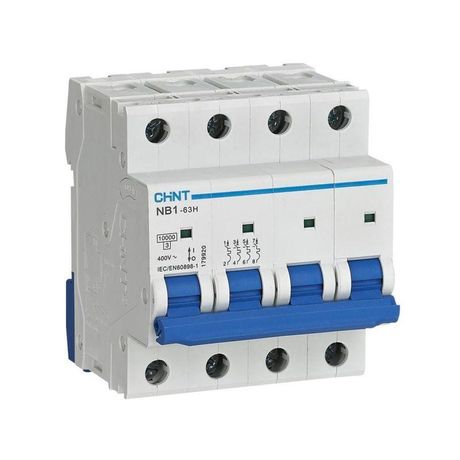

Выключатель автоматический четырехполюсный NB1-63H 4P 40A 10кА х-ка C (R) | 179917 CHINT

Автоматический выключатель четырехполюсный модульный NB1-63H 4P 40A 10кА C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Этот аппарат, выпускаемый брендом CHINT, подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель NB1-63H 4P 40A используется для защиты четырехпроводных трёхфазных сетей с рабочим напряжением до 400 В. Он обеспечивает надёжное отключение при превышении тока (перегрузка) или при возникновении сверхтоков (короткое замыкание). Применяется в распределительных щитах, где требуется одновременное отключение всех фаз и нуля — например, на входе в оборудование, групповые линии станков, насосов, конвейеров, HVAC-систем.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 4P — отключает все три фазы и нулевой провод одновременно;
• Отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C — оптимальна для средних пусковых токов, типичных для двигателей, светильников, трансформаторов;
• Номинальное напряжение: 400 В AC — рассчитан на работу в сети 380–400 В, 50/60 Гц;
• Напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли — требует установки внутри закрытого щита;
• Модульная ширина: 4 модуля (72 мм) — занимает 4 места на DIN-рейке;
• Рабочая температура: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях при соблюдении условий;
• Степень загрязнения: 2 — подходит для помещений с умеренной запылённостью, без проводящей пыли и конденсата;
• Частота: 50/60 Гц — совместим с сетями России, Европы и других стран;
• Механическая износостойкость: 20 000 циклов — срок службы при частых ручных включениях/выключениях;
• Электрическая износостойкость: 10 000 циклов — количество срабатываний при токе нагрузки;
• Класс токоограничения: 3 — быстрое гашение дуги снижает тепловую нагрузку на провода;
• Сигнализация: визуальное окно показывает положение контакта — “I” = включено, “O” = выключено.

Совместимость и монтаж

Выключатель NB1-63H 4P 40A монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабеля сечением до 25 мм² (медный) или 16 мм² (алюминиевый). Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63: можно использовать вспомогательные контакты XF9, сигналы аварийного срабатывания XF9J, расцепители S9 и V9 для удалённого управления. Все устройства одной серии имеют одинаковый шаг крепления и форму корпуса — обеспечивают плотную сборку в щите без зазоров.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Категория применения A — предназначен для защиты силового оборудования, а не для защиты людей. Не является УЗО — не реагирует на ток утечки. Для защиты от поражения током необходимо применять отдельные устройства дифференциальной защиты (УЗО или дифавтоматы).

Преимущества

• Высокая отключающая способность (10 кА) — надёжно работает даже при серьёзных авариях;
• Характеристика C — идеально балансирует чувствительность и помехоустойчивость для промышленной нагрузки;
• Яркий визуальный индикатор положения контактов — позволяет быстро определить причину отключения;
• Готов к расширению — легко интегрируется с дополнительными модулями (расцепители, контакты);
• Совместимость с другими изделиями серии NB1-63 — упрощает проектирование и обслуживание щитов.

Ограничения применения

• Не применяется вне закрытых щитов — степень защиты IP20 исключает использование на улице или во влажных местах;
• Не защищает от тока утечки — требует обязательного сочетания с УЗО при наличии опасности поражения током;
• Не рекомендован для частых операций включения/выключения — лучше использовать контакторы для таких задач;
• Работает только в пределах температур -25…+40 °C — при более низких температурах возможно изменение времени срабатывания;
• Не поддерживает управление по сети — требует ручного или внешнего механического воздействия (через расцепитель).

Примеры использования

• Главный ввод в промышленный станок с трёхфазным двигателем мощностью до 18 кВт;
• Защита группы розеток 380 В на производстве;
• Щит питания системы вентиляции с несколькими двигателями;
• Распределительный щит многоквартирного дома — для отключения всей трёхфазной нагрузки этажа;
• Линия питания конвейера с пускателем и термореле — здесь важно, чтобы при КЗ отключались сразу все фазы.

Практические советы

• Выбирая NB1-63H 4P 40A, проверьте, что суммарная нагрузка на каждую фазу не превышает 40 А — иначе будет ложное срабатывание;
• При монтаже затягивайте клеммы моментом 1,5–2 Н·м — недостаточно или слишком сильно затянутые провода вызывают нагрев;
• Если нужна дистанционная блокировка или сигнализация — используйте совместимые модули XF9, S9 или V9; они крепятся справа от основного аппарата;
• При замене старого автомата — убедитесь, что новый имеет ту же ширину (4 модуля) и аналогичную отключающую способность (10 кА);
• Не устанавливайте этот выключатель вместо УЗО — он не спасёт человека от удара током, только оборудование от перегрузки.
