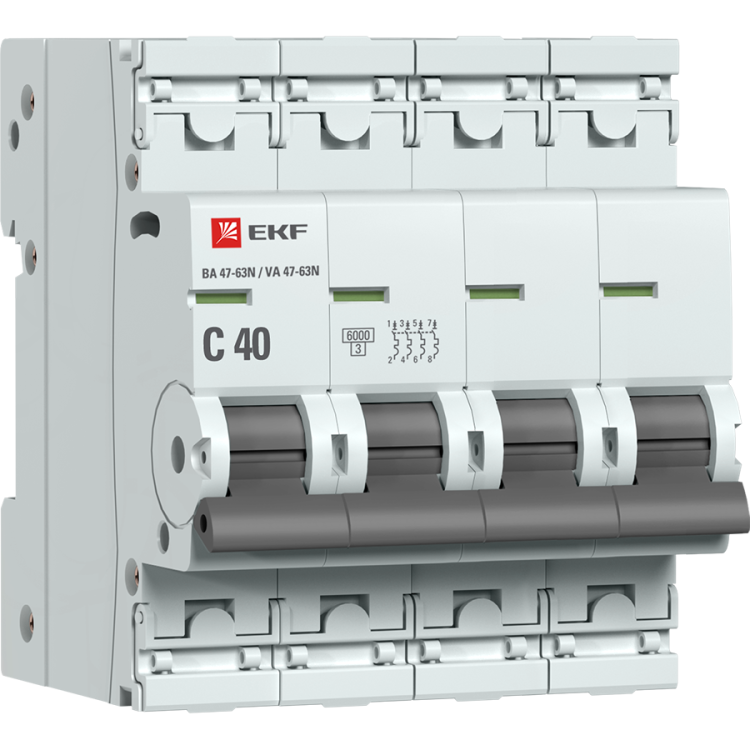

Автоматический выключатель 4P 40А (C) 6кА ВА 47-63N PROxima - M636440C EKF

Автоматический выключатель ВА 47-63N - это надёжный четырёхполюсный аппарат от EKF PROxima, предназначенный для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Артикул m636440c подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает четырёхпроводные сети переменного тока с частотой 50 Гц. Он используется там, где требуется одновременное отключение всех фаз и нулевого провода - например, в трёхфазных силовых цепях, на входе в оборудование, в распределительных щитах производственных линий, насосных станций, систем вентиляции и кондиционирования.

Технические характеристики

• Номинальный ток: 40 А - позволяет работать с нагрузкой до 40 ампер без срабатывания;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как двигатели, освещение, бытовые приборы;
• Напряжение: 230 В рабочее, 660 В изоляционное - рассчитан на использование в сетях до 400 В между фазами;
• Тип тока: переменный (AC), 50 Гц - не предназначен для постоянного тока;
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно;
• Сечение проводника: 1–25 мм2 - совместим с медными проводами этого диапазона;
• Модульная ширина: 4 модуля - занимает 72 мм по ширине на DIN-рейке;
• Рабочая температура: от –25C до +50C - работает в большинстве помещений и на улице в защищённых щитах;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли;
• Глубина монтажа: 50 мм - требует достаточного места внутри щита;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Степень загрязнения 2 - допустимо применение в помещениях со слабым загрязнением (нет проводящей пыли, конденсата).

Совместимость и монтаж

Автоматический выключатель ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Установка происходит путём защёлкивания - достаточно вставить верхнюю часть аппарата в рейку и нажать до характерного щелчка. Для демонтажа потяните рычаг фиксации вниз. Клеммы имеют двухпозиционный зажим: можно вставлять провод с торца или сверху. Надёжное крепление гарантирует долговечный контакт даже при вибрациях. Пластиковая крышка над клеммами защищает от случайного прикосновения и позволяет опломбировать устройство.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - нормам для бытовых и аналогичных применений. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Усиленный корпус с дополнительными заклёпками повышает механическую прочность и устойчивость к деформации.

Преимущества

• Улучшенная конструкция по сравнению с предыдущей серией ВА 47-63 - выше надёжность и долговечность;
• Цветовой индикатор состояния контактов - наглядное определение режима работы без вскрытия щита;
• Защитные крышки на клеммах - исключают несанкционированный доступ и позволяют пломбировать аппарат;
• Удобная рукоятка - легко включать/выключать даже в условиях ограниченного пространства;
• Долгий гарантийный срок - 84 месяца (7 лет) - подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или воздействия брызг - степень защиты IP20 не предусматривает защиту от жидкостей;
• Не подходит для цепей постоянного тока - только для AC 50 Гц;
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска);
• Требуется минимум 50 мм глубины в щите - не подходит для компактных или узких шкафов;
• Запрещена работа при температуре ниже –25C или выше +50C - возможны отказы в экстремальных условиях.

Примеры использования

• Главный ввод в трёхфазный распределительный щит производственного цеха;
• Защита питания группы станков с асинхронными двигателями;
• Щит освещения и розеток в торговом центре с трёхфазным питанием;
• Контрольный автомат для системы кондиционирования с внешним блоком;
• Распределительный щит на складском комплексе с несколькими потребителями.

Практические советы

• Выбирая автомат ВА 47-63N, проверьте соответствие сечения провода - используйте только 1–25 мм2; более толстый провод не войдёт в клемму;
• При монтаже затягивайте винты усилием рук - переусиливать нельзя, чтобы не повредить пластик;
• Для опломбировки после монтажа используйте специальные пломбы - они проходят через отверстия в крышках клемм;
• Если в щите мало места - учтите, что этот аппарат занимает 4 модуля (72 мм);
• Настройка тока срабатывания невозможна - он фиксирован на 40 А, поэтому выбирайте модель точно под нагрузку;
• Проверяйте индикатор состояния перед каждым обслуживанием - он даёт точную информацию, отличную от положения рукоятки.
