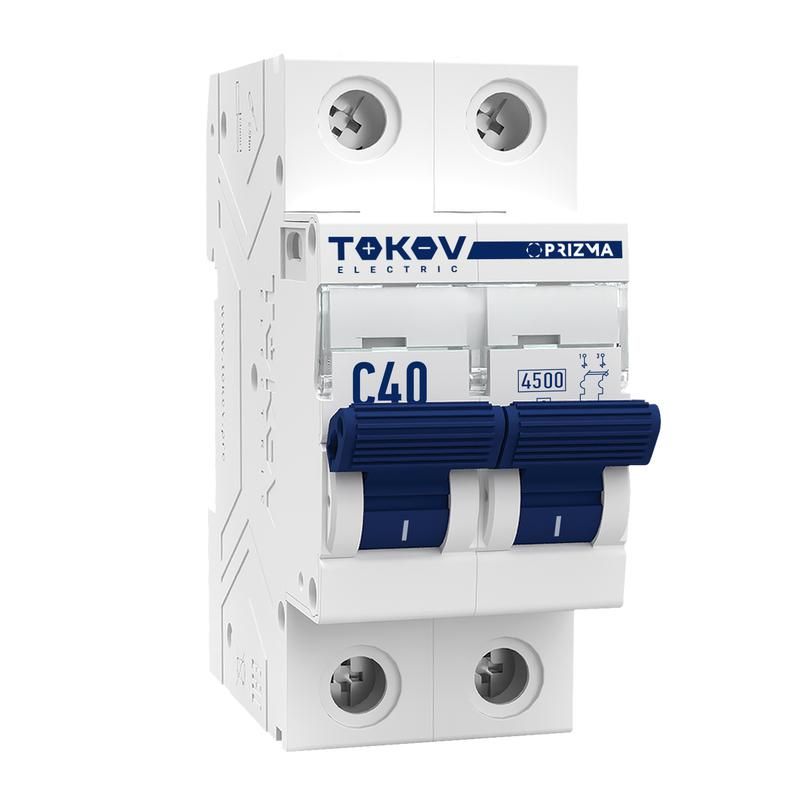

Выключатель автоматический модульный 2п C 40А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-40-C

Автоматический выключатель модульный 2 полюса 40 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул tke-pz45-mcbi-2-40-c подходит для установки в щитках жилых, коммерческих и промышленных объектов с переменным током.

Назначение и область применения

Этот автоматический выключатель защищает электропроводку и оборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока. Подходит для использования в распределительных щитах на объектах с однофазной или трехфазной сетью 230/400 В. Часто применяется для защиты групповых линий освещения, розеток, бытовых приборов и маломощного оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан прибор
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, оптимально для устройств с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Напряжение изоляции: 500 В - предельное напряжение, которое не вызовет пробоя изоляции
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные помехи)
• Частота: 50 Гц - совместим с сетями стандарта Европы и России
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; предназначено для внутренней установки в закрытых щитах
• Максимальное сечение провода: до 25 мм2 для одножильного, до 16 мм2 для многожильного
• Ширина: 2 модуля (36 мм) - занимает два стандартных места в DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного свободного пространства внутри шкафа
• Рабочая температура: от –25 C до +60 C - работает в большинстве помещений, включая неотапливаемые

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 40 А 4.5 кА характеристика C устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует указанным значениям: одножильные - до 25 мм2, многожильные - до 16 мм2. Перед монтажом отключите питание. Надежно затяните контакты - слабый контакт может вызвать нагрев и выход из строя автомата. Не используйте провода меньшего сечения - это снижает надежность соединения.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта EN 60898 / IEC 60898, применяемому для автоматических выключателей в бытовых и аналогичных условиях. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Применение в сетях с напряжением выше 400 В или постоянным током запрещено.

Преимущества

• Универсальная характеристика C обеспечивает баланс между чувствительностью к перегрузкам и отказом от ложных срабатываний при пуске двигателей
• Высокая отключающая способность 4,5 кА гарантирует безопасность даже при значительных КЗ в типовой городской сети
• Надежные зажимы обеспечивают долговечное соединение с проводами различной жесткости
• Конструкция с двумя полюсами позволяет отключать фазу и ноль одновременно - повышает безопасность при обслуживании
• Простая визуальная индикация положения (вкл./выкл.) через рычаг

Ограничения применения

• Не подходит для защиты мощных промышленных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не используется во внешних установках, на улице или в сырых помещениях - степень защиты IP20 не защищает от влаги
• Не рекомендован для цепей с постоянным током (DC)
• Не следует использовать в качестве основного рубильника - он не предназначен для частых ручных операций включения/отключения
• При температуре ниже –25 C возможны изменения в механике срабатывания - проверьте условия хранения и эксплуатации

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение теплого пола или системы вентиляции
• Щитовая защита для холодильника, стиральной машины, бойлера
• Линии освещения с люминесцентными или светодиодными светильниками
• Цепи питания небольших насосов, компрессоров, кондиционеров

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток с расчетной нагрузкой цепи - не стоит ставить 40 А там, где максимум потребления 20 А
• При использовании многожильных проводов обязательно используйте наконечники (клеммы) - они предотвращают ослабление контакта
• Проверяйте соответствие глубины монтажа (50 мм) внутреннему объему вашего щита - недостаток места может помешать закрыванию крышки
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и число полюсов - это сохраняет согласованность всей защиты
• Не экономьте на сечении проводов - для 40 А требуется минимум 6 мм2 медного провода, иначе будет перегрев
