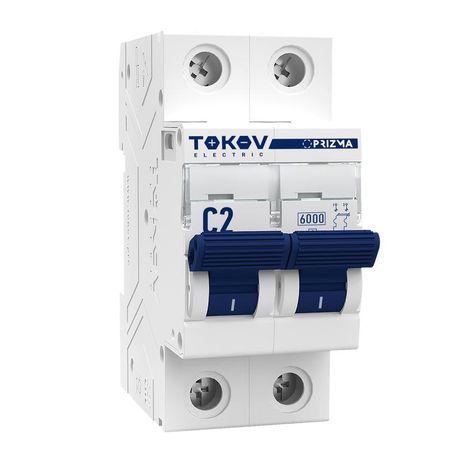

Выключатель автоматический модульный 2п C 2А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-2-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-2-c - двухполюсное устройство для защиты цепей переменного тока с номинальным током 2 А и отключающей способностью 6 кА. Подходит для бытовых и промышленных применений, где требуется точная защита от перегрузок и коротких замыканий.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах для обеспечения безопасности электрооборудования. Применяется в жилых домах, офисах, на производстве - особенно там, где нагрузка невелика, но требует надёжной защиты, например, для освещения, розеточных групп, маломощных приборов и контрольных цепей.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан прибор
• Напряжение изоляции: 500 В - максимальное напряжение, которое не вызывает пробоя изоляции
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения, например, от молнии
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6 тысяч ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, подходит для нагрузок с умеренными пусковыми токами (например, люминесцентные лампы, насосы, небольшие двигатели)
• Количество полюсов: 2 - защищаются два фазных провода, нулевой не отключается
• Степень защиты: IP20 - защита от прикосновения пальцами и твёрдыми предметами, но не от воды; предназначено для внутренней установки в закрытых щитах
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Рабочий температурный диапазон: от –25 C до +60 C
• Глубина установки: 50 мм
• Ширина: 2 модуля (36 мм)

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-2-c монтируется на DIN-рейку шириной 35 мм, типичную для современных распределительных щитов. Установка занимает 2 модуля (36 мм ширины). Для подключения используются зажимы с винтовым креплением. Рекомендуется использовать провода сечением не более 25 мм2 - большие сечения не войдут в зажим. Многожильные провода необходимо обжимать наконечниками, чтобы избежать повреждения жил при затяжке. Нельзя подключать провода большего сечения, чем указано - это нарушит контакт и может привести к нагреву.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, что гарантирует соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных условиях. Сертификация подтверждает надёжность срабатывания при перегрузках и КЗ, а также долговечность механических компонентов.

Преимущества

• Надёжное срабатывание при токах 5–10× от номинала - идеально для оборудования с пусковыми токами, но без высоких импульсов (не для мощных двигателей)
• Двухполюсное исполнение позволяет отключить обе фазы одновременно - повышает безопасность при обслуживании
• Высокая отключающая способность (6 кА) обеспечивает защиту даже в сетях с высокой токовой потенциальной опасностью
• Узкая конструкция (2 модуля) экономит место в щите
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50 Гц
• Не подходит для защиты мощных электродвигателей (более 1–1,5 кВт) - их пусковые токи могут превышать порог срабатывания категории C
• IP20 не допускает использование во влажных помещениях, на улице или в местах с риском попадания брызг
• Не имеет функции дифференциального тока - не защищает от утечек на землю; для этого нужен УЗО
• Нельзя использовать с проводами больше 25 мм2 - зажимы не рассчитаны на такие сечения

Примеры использования

• Защита группы розеток в комнате с маломощной техникой (телевизор, зарядка, свет)
• Подключение осветительных приборов с энергосберегающими лампами
• Контроль питания контроллеров, терморегуляторов, датчиков
• Щитовая защита в гараже или кладовой с небольшими потребителями

Практические советы

• Выбирая этот автомат, проверьте, что ваша нагрузка не превышает 2 А - при длительной работе выше этого значения он будет отключаться
• Если в цепи есть двигатель (например, вентилятор или насос), убедитесь, что его пусковой ток не превышает 10× от 2 А (т.е. 20 А) - иначе возможны ложные срабатывания
• Для защиты от утечек тока обязательно используйте УЗО перед этим автоматом
• При сборке щита соблюдайте порядок: вход - УЗО - автомат - нагрузка
• Не забывайте про маркировку: пометьте автомат как “Освещение” или “Розетки”, чтобы упростить поиск при аварии
• Проверяйте плотность контакта после первого включения - слабый контакт может нагреваться даже при номинальном токе
