Выключатель автоматический модульный 3п C 50А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-3-50-C

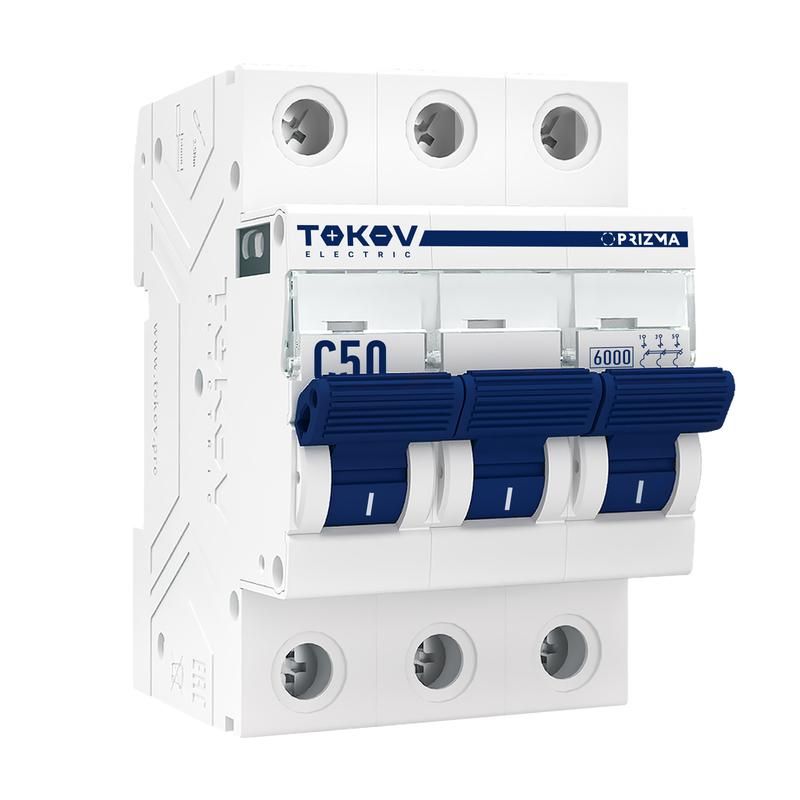

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-3-50-c - трёхполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, коммерческих и промышленных объектах, где требуется надёжная защита нагрузок до 50 А.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он используется там, где необходимо контролировать мощную трёхфазную нагрузку: для питания двигателей, групп освещения, нагревательных приборов, оборудования на производстве и в административных зданиях. Устройство устанавливается в распределительных щитах по стандартной DIN-рейке.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан прибор
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Импульсное напряжение: 6 кВ - уровень защиты от скачков напряжения, например, от ударов молнии
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Количество полюсов: 3 - все три фазы защищаются одновременно
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не предназначена для работы во влажных или запылённых условиях вне шита
• Максимальное сечение провода: 1–25 мм2 для одножильного, 1–16 мм2 для многожильного
• Глубина установки: 50 мм - требует соответствующего места внутри щита
• Ширина: 3 модуля (54 мм по стандарту DIN)
• Рабочий диапазон температур: от –25 C до +60 C - подходит для холодных помещений и жарких производственных площадок

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-3-50-c совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейке - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы: одножильные провода до 25 мм2, многожильные - до 16 мм2. Перед подключением проверьте соответствие сечения провода заявленным значениям - использование слишком толстого провода может повредить контакт. Все три полюса должны быть подключены к соответствующим фазам L1, L2, L3. Ноль и заземление подсоединяются отдельно через нулевые и заземляющие шины.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов EN 60898 и IEC 60898. Отключающая способность 6 кА обеспечивается при напряжении как 230 В, так и 400 В. Конструкция гарантирует безопасное отключение даже при аварийных токах, близких к предельному значению. Применение в помещениях с высокой влажностью или пылью запрещено из-за степени защиты IP20.

Преимущества

• Трёхполюсная защита всех фаз - исключает риск работы при одной или двух отключённых фазах
• Характеристика C - хорошо сочетается с типичными промышленными нагрузками, снижает ложные срабатывания при пуске оборудования
• Высокая отключающая способность (6 кА) - обеспечивает надёжность даже в сетях с большой мощностью короткого замыкания
• Широкий диапазон температур - позволяет использовать в неотапливаемых помещениях и на открытых площадках внутри щитов
• Поддержка крупных сечений проводов - удобно при подключении силовых кабелей

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещён к установке вне закрытых щитов из-за низкой степени защиты IP20
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, большие асинхронные двигатели без мягкого пуска); в таких случаях лучше выбрать характеристику D
• Не подходит для защиты цепей с током выше 50 А - требуется более мощный аппарат

Примеры использования

• Защита трёхфазного электродвигателя насоса мощностью около 15 кВт
• Щитовая защита группы мощных нагревательных элементов в производственной линии
• Распределение энергии по трёхфазным розеткам на складе или в мастерской
• Основной входной автомат в маломощном промышленном щите с суммарной нагрузкой до 20 кВт

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть имеет достаточную отключающую способность - если КЗ в точке установки превышает 6 кА, используйте более мощный аппарат
• При использовании многожильных проводов обязательно примените наконечники (наконечник типа НШВИ), чтобы избежать плохого контакта
• Проверьте глубину вашего щита - 50 мм требуют минимум 60 мм свободного пространства с учётом кабельного ввода и других компонентов
• Если планируете установку в холодном помещении, убедитесь, что температура не опускается ниже –25 C - при этом возможны задержки срабатывания
• При замене старого автомата сравните ширину: новый занимает 3 модуля - убедитесь, что есть место в щите
